Průvodce čipem DS1302 RTC: Funkce, Pinout, Pracovní a Arduino rozhraní

Mnoho elektronických projektů si musí pamatovat správný čas, i když je napájení vypnuto.Zde se čip DS1302 RTC stává užitečným.Jedná se o levný IC hodin reálného času, který dokáže sledovat sekundy, minuty, hodiny, datum, měsíc, rok a přestupné roky až do roku 2100. Podporuje také zálohování bateriemi, jednoduché 3vodičové rozhraní a malé úložiště dat prostřednictvím 31 × 8 bateriově zálohované paměti RAM.Tento článek pojednává o funkcích DS1302, pracovním principu, operačním obvodu a dalších.

Katalog

Vlastnosti a specifikace DS1302

• Hodiny a kalendář v reálném čase - Sleduje korekci sekund, minut, hodin, data, dne, měsíce, roku a přestupného roku až do 2100.

• 31 × 8 RAM zálohovaná bateriemi - Obsahuje interní SRAM pro ukládání malého množství dat při výpadku napájení.

• 3-drátové sériové rozhraní - Používá jednoduché komunikační rozhraní s piny CE, I/O a SCLK.

• Přenos dat v režimu Burst - Podporuje rychlé vícebajtové operace čtení a zápisu pro data hodin a RAM.

• Nízká spotřeba energie - Navrženo pro aplikace napájené baterií s velmi nízkým pohotovostním proudem.

• Podpora zálohování baterie - Pokračuje v měření času, i když je odpojeno hlavní napájení.

• Logika kompatibilní s TTL - Kompatibilní se standardním TTL a většinou logických úrovní mikrokontroléru.

• Široký rozsah provozního napětí - Funguje od 2,0 V do 5,5 V pro flexibilní integraci systému.

• Kompaktní 8pinové balení - K dispozici v 8-pinových DIP a 8-pinových SO pouzdrech pro kompaktní PCB designy.

• Komerční a průmyslová teplotní podpora - Podporuje provoz od 0°C do +70°C (komerční) a až -40°C až +85°C (průmyslové).

• Široký rozsah skladovacích teplot - Vydrží skladovací teploty od -55°C do +125°C.

• Pájecí schopnost 260°C - Podporuje standardní pájecí procesy během montáže PCB.

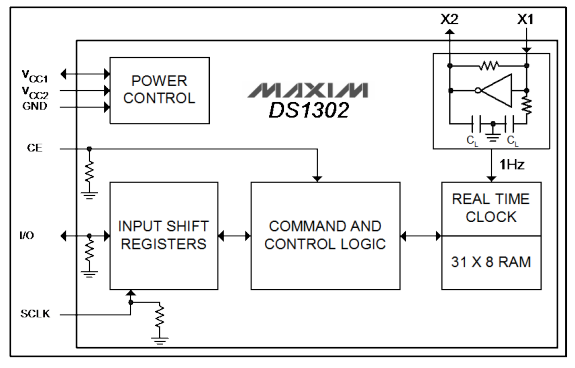

Jak funguje čip DS1302 RTC

The DS1302 je čip hodin reálného času (RTC) navržený tak, aby udržoval přesné informace o čase a kalendáři, i když je hlavní napájení systému vypnuto.Uvnitř čipu generuje nízkofrekvenční 32,768 kHz krystalový oscilátor přesné časovací impulsy, které jsou vnitřně rozděleny tak, aby produkovaly sekundy, minuty, hodiny, dny, data, měsíce a roky v reálném čase.Čip také obsahuje automatickou kompenzaci za přestupný rok, která mu umožňuje správně sledovat kalendářní data až do roku 2100.

Vnitřní povelová a řídicí logika řídí všechny operace měření času a komunikaci s mikrokontrolérem.DS1302 používá jednoduché 3vodičové sériové rozhraní sestávající z CE (Chip Enable), I/O (Data) a SCLK (Serial Clock).Prostřednictvím tohoto rozhraní může mikrokontrolér číst aktuální časové údaje nebo zapisovat aktualizované nastavení hodin do registrů RTC.Funkce burst módu umožňuje rychlý přenos několika bajtů hodin nebo dat RAM v jediném komunikačním cyklu.

DS1302 také obsahuje 31 × 8 bajtů SRAM zálohované baterií pro ukládání malého množství uživatelských dat při výpadku napájení.Jeho vnitřní obvod řízení napájení automaticky přepíná mezi hlavním napájením a záložním bateriovým zdrojem.Když je externí napájení odpojeno, RTC pokračuje v provozu ze záložní baterie, což zajišťuje, že čas a uložená data budou zachována bez přerušení.

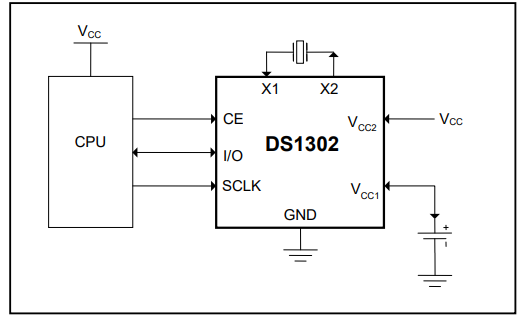

Operační obvod DS1302

Operační obvod DS1302 zobrazuje základní externí připojení potřebná k tomu, aby čip RTC fungoval uvnitř vestavěného systému.Čip je připojen přímo k mikrokontroléru prostřednictvím tří komunikačních linek: CE, I/O a SCLK.Tato připojení umožňují procesoru odesílat příkazy a vyměňovat si časová nebo paměťová data s RTC čipem během provozu systému.

Mezi kolíky X1 a X2 je připojen hodinový krystal 32,768 kHz, který poskytuje referenční signál hodin potřebný pro přesné generování času.Správné umístění krystalu je důležité, protože dlouhé stopy PCB nebo elektrický šum mohou ovlivnit stabilitu časování a zvýšit drift hodin.

DS1302 také vyžaduje hlavní i záložní zdroj napájení.Ve většině obvodů je VCC2 připojen k primárnímu systémovému napětí, zatímco VCC1 je připojen ke knoflíkové baterii.Toto hardwarové uspořádání umožňuje RTC udržovat časové informace, když je hlavní napájení systému nedostupné.

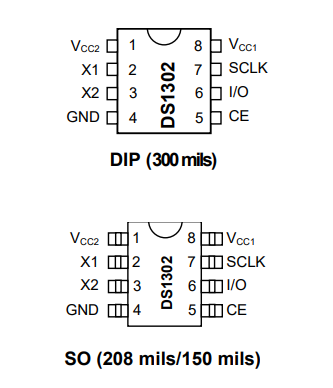

DS1302 Pinout a návrh hardwaru

Pin Číslo	Pin Jméno	Funkce	Hardware Poznámka k designu
1	VCC2	Hlavní síla napájecí vstup	Připojte tento kolík k hlavnímu systémovému napětí, obvykle z obvodu mikrokontroléru.
2	X1	Crystal vstup oscilátoru	Připojte jednu stranu zde krystalu 32,768 kHz.Udržujte stopu krátkou pro lepší stabilitu.
3	X2	Crystal výstup oscilátoru	Připojte zde druhá strana krystalu 32,768 kHz.Neumisťujte do blízkosti hlučné signály tento špendlík.
4	GND	Pozemní	Připojte se k společná zem obvodu.
5	CE	Povolit čip	Používaný mikrokontroléru pro zahájení komunikace s DS1302.
6	I/O	Obousměrný datová linka	Přenáší data mezi DS1302 a mikrokontrolérem.
7	SCLK	Sériové hodiny vstup	Přijímá hodiny impulsy z mikrokontroléru během přenosu dat.
8	VCC1	Záložní napájení vstup	Připojte se k a záložní baterie nebo superkondenzátor pro udržení času při výpadku napájení.

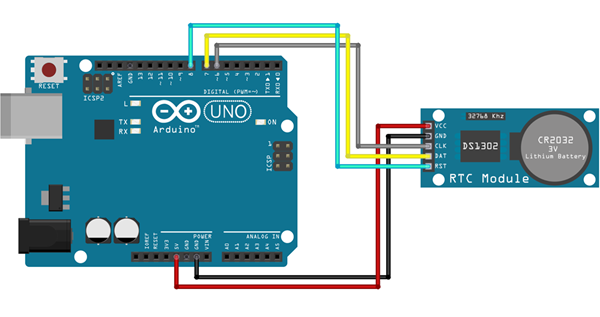

DS1302 Programování a rozhraní mikrokontroléru

DS1302 je široce používán s mikrokontroléry, protože jeho jednoduché 3vodičové rozhraní umožňuje snadnou komunikaci s vývojovými deskami, jako jsou systémy Arduino, ESP32, STM32, PIC a AVR.Mikrokontrolér ovládá čip RTC prostřednictvím pinů CE, DAT/I/O a CLK/SCLK pro čtení nebo aktualizaci informací o čase a kalendáři.

DS1302 Pin modulu	Arduino Pin UNO	Funkce
VCC	5V	Hlavní síla zásobování
GND	GND	Společná půda spojení
CLK	Digitální pin 2	Sériové hodiny signál
DAT	Digitální pin 3	Obousměrný datová komunikace
RST	Digitální pin 4	Aktivace čipu / reset ovládání

V typickém nastavení Arduino modul RTC přijímá energii přímo z desky Arduino, zatímco komunikační piny se připojují k digitálním I/O pinům.Mikrokontrolér odesílá hodinové příkazy a přijímá data v reálném čase přes sériové rozhraní DS1302.Většina projektů používá knihovny Arduino, jako je DS1302 nebo Rtc od Makuna, aby se zjednodušilo programování a snížila složitost komunikace na nízké úrovni.

Programování DS1302 obvykle zahrnuje inicializaci RTC, nastavení správného data a času a průběžné čtení časových registrů pro funkce displeje nebo ovládání.Vývojáři běžně používají čip v digitálních hodinách, alarmech, časovačích, docházkových systémech, automatizačních kontrolérech a aplikacích pro záznam dat.

Díky svým jednoduchým hardwarovým požadavkům a komunikačnímu protokolu přívětivému pro začátečníky zůstává DS1302 oblíbeným RTC řešením pro vzdělávací elektronické projekty a levné návrhy vestavěných systémů.

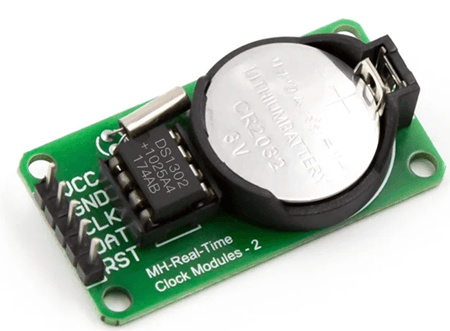

Modul DS1302 RTC

Modul DS1302 RTC je hotová deska postavená na čipu DS1302.Namísto samostatného zapojování holého IC, krystalu, držáku záložní baterie a podpůrných dílů modul umístí tyto komponenty na jednu malou desku plošných spojů.To usnadňuje použití v prototypech, hodinách, časovačích a dalších nízkonákladových elektronických projektech.

Typický modul DS1302 obsahuje RTC IC, krystal 32,768 kHz, držák knoflíkové baterie a kolíky pro externí připojení.Krystal poskytuje časovou referenci, zatímco držák baterie udržuje hodinový obvod napájený, když je odpojen hlavní zdroj.To umožňuje modulu zachovat čas a kalendářní data během výpadků napájení.

Jedním z důležitých detailů je obvod záložní baterie.Některé moduly DS1302 obsahují nabíjecí cestu určenou pro dobíjecí články, ale mnoho uživatelů instaluje standardní knoflíkový článek CR2032, který není dobíjecí.Před dlouhodobým používáním modulu je důležité zkontrolovat, zda má deska nabíjecí obvod a zvolit správný typ baterie.

DS1302 vs ostatní čipy RTC

Funkce	DS1302	DS1307	DS3231	PCF8563
Komunikace Rozhraní	3-vodičový sériový	I2C	I2C	I2C
Provozní Napětí	2,0V – 5,5V	4,5V – 5,5V	2,3V – 5,5V	1,0V – 5,5V
Přesnost hodin	Mírný	Mírný	Velmi vysoká	Dobře
Teplota Odškodnění	ne	ne	Ano	ne
Vnitřní krystal	ne	ne	Ano	ne
Záložní baterie Podpora	Ano	Ano	Ano	Ano
Interní RAM	31 × 8 bajtů	56 bajtů	Omezený uživatel registrů	Bez SRAM
Moc Spotřeba	Nízká	Mírný	Nízká	Velmi nízké
Časový posun	Vyšší drift možné	Mírný drift	Velmi nízký drift	Nižší než DS1307
Hardware Složitost	Jednoduché	Jednoduché	Velmi jednoduché	Jednoduché
náklady	Velmi nízké	Nízká	vyšší	Nízká
Nejlepší případ použití	Základní hodiny a Projekty Arduino	Starší RTC aplikací	Přesné načasování a systémy IoT	Ultra-nízká spotřeba přenosná zařízení

Aplikace pro čip DS1302 RTC

Digitální hodiny a kalendářové systémy

DS1302 je široce používán v digitálních hodinách a kalendářových systémech, protože dokáže udržovat informace o datu a čase v reálném čase i při výpadcích napájení.Jeho podpora záložní baterie umožňuje hodinám pokračovat v chodu bez resetování po výpadku napájení, takže je vhodný pro LED hodiny, stolní kalendáře, nástěnné hodiny a displeje s časovačem.

Arduino a vzdělávací elektronické projekty

DS1302 je populární v Arduinu a vzdělávacích projektech, protože jeho jednoduché 3-drátové komunikační rozhraní usnadňuje RTC programování pro začátečníky.Studenti a fandové běžně používají čip k tomu, aby se dozvěděli o vestavěných systémech, měření času, sériové komunikaci a paměti zálohované baterií.

Systémy pro záznam dat

Mnoho levných systémů pro záznam dat používá DS1302 k přidávání časových razítek k odečtům senzorů, měřením prostředí a provozním záznamům stroje.RTC pomáhá udržovat chronologické sledování událostí, i když dojde k výpadku napájení hlavního systému.V základních logovacích aplikacích, jako je monitorování teploty nebo sledování energie, poskytuje DS1302 spolehlivé měření času bez výrazného zvýšení nákladů na hardware.

Poplachové a plánovací systémy

DS1302 se běžně používá v poplašných systémech, automatických časovačích a plánovacích kontrolérech, kde se události musí vyskytovat v konkrétních časech.Aplikace, jako jsou školní zvonky, ovladače zavlažování, připomenutí léků a programovatelné časovače zařízení, využívají RTC k udržení přesného plánování během nepřetržitého provozu.

Domácí automatizace a vestavěné ovladače

Systémy domácí automatizace často používají DS1302 pro funkce řízení založeného na čase, jako je automatické osvětlení, plánování ventilátoru, bezpečnostní monitorování a správa spotřebičů.RTC umožňuje vestavěným kontrolérům provádět akce podle reálného času namísto spoléhání se pouze na interní softwarové časovače.

Přenosná zařízení napájená bateriemi

DS1302 je vhodný pro bateriově napájenou elektroniku díky nízké spotřebě energie v pohotovostním režimu a provozu na záložní baterie.Přenosné časovače, ruční přístroje, kompaktní monitorovací zařízení a vestavěné systémy s nízkou spotřebou využívají čip k udržení času, zatímco hlavní procesor zůstává v režimu spánku nebo je vypnutý.

Docházkové a přístupové systémy

Základní docházkové systémy a zařízení pro řízení přístupu používají DS1302 k záznamu časových razítek pro aktivitu uživatelů, přihlášení a protokolování událostí.RTC pomáhá udržovat přesné chronologické záznamy i po přerušení napájení nebo restartu systému.

Nízkonákladová spotřební elektronika

DS1302 je široce používán v levné spotřební elektronice, jako jsou kuchyňské časovače, elektronické hodiny, regulátory termostatů, hobby elektronika a jednoduchá automatizační zařízení.Mnoho výrobců volí čip, protože vyžaduje velmi málo externích komponent a přitom stále poskytuje spolehlivou funkci hodin v reálném čase.

Informace pro objednání DS1302

Část Číslo	Teplota Rozsah	Balíček Typ
DS1302+	0 °C až +70 °C	8-PDIP (300 mil)
DS1302N+	-40 °C až +85 °C	8-PDIP (300 mil)
DS1302S+	0 °C až +70 °C	8-SO (208 mil)
DS1302SN+	-40 °C až +85 °C	8-SO (208 mil)
DS1302Z+	0 °C až +70 °C	8-SO (150 mil)
DS1302ZN+	-40 °C až +85 °C	8-SO (150 mil)

Jak vybrat správný RTC čip pro váš projekt

• Zkontrolujte potřeby přesnosti - Použijte DS1302 pro základní časování;zvolte DS3231 pro vyšší přesnost.

• Přizpůsobte rozhraní - DS1302 používá 3vodičové sériové rozhraní, zatímco DS1307, DS3231 a PCF8563 obvykle používají I2C.

• Zvažte spotřebu energie - Zvolte nízkoenergetické RTC pro bateriově napájená nebo přenosná zařízení.

• Zkontrolujte podporu zálohování - Ujistěte se, že RTC může udržovat čas, když je hlavní napájení vypnuté.

• Zkontrolujte externí díly - DS1302 potřebuje externí krystal, zatímco DS3231 má vestavěný kompenzovaný oscilátor.

• Přizpůsobte aplikaci - DS1302 se hodí pro hodiny, časovače a výukové projekty;DS3231 vyhovuje IoT a protokolování dat.

• Vyvážená cena a spolehlivost - DS1302 je levnější, ale DS3231 je lepší, když záleží na přesnosti.

Často kladené otázky [FAQ]

1. Proč DS1302 používá záložní baterii?

Záložní baterie udržuje hodiny v chodu, když je hlavní napájení vypnuto.Tím se zabrání tomu, aby systém ztratil správný čas během odstávek nebo výpadků napájení.

2. Jaký je hlavní rozdíl mezi DS1302 a DS3231?

DS1302 je levnější a jednodušší, ale DS3231 je přesnější.DS3231 má teplotní kompenzaci, zatímco DS1302 závisí na externím krystalu.

3. Proč může rozložení PCB ovlivnit přesnost DS1302?

DS1302 používá krystal 32,768 kHz, který může být ovlivněn šumem nebo dlouhými stopami PCB.Umístění krystalu blízko čipu pomáhá snížit časový posun.

4. Proč se DS1302 stále používá v projektech Arduino?

Je levný, snadno se zapojuje a podporuje mnoho knihoven.Díky tomu je užitečný pro začátečníky, studenty a jednoduché časové projekty.

5. Jak režim burst pomáhá DS1302?

Burst režim umožňuje čipu přenést několik bajtů času nebo dat RAM v jedné operaci.Díky tomu je čtení a zápis dat rychlejší a jednodušší.

6. Proč mají některé moduly DS1302 obavy o bezpečnost baterie?

Některé moduly obsahují nabíjecí obvod, ale mnoho uživatelů instaluje nedobíjecí baterie CR2032.Nabíjení nedobíjecí baterie může způsobit poškození nebo vytečení.

7. Jak DS1302 pomáhá systémům s nízkou spotřebou?

DS1302 dokáže udržet čas pomocí velmi nízkého záložního proudu.To pomáhá bateriově napájeným zařízením udržovat čas, i když je hlavní procesor vypnutý.

8. Proč používat RTC čip místo softwarového časování?

Softwarové časování se zastaví, když se mikrokontrolér resetuje, uspí nebo ztratí napájení.RTC čip udržuje čas nezávisle pomocí záložního napájení.
