Jak krystalové oscilátory generují stabilní hodinové signály

Krystalový oscilátor je elektronický obvod, který používá křemenný krystal k vytvoření stabilního a přesného hodinového signálu, který funguje jako srdeční tep procesorů, mikrokontrolérů, komunikačních obvodů, zařízení GPS a průmyslových zařízení.Jeho historie sahá až do raného rádiového a frekvenčního řízení, kdy inženýři potřebovali stabilnější frekvenční zdroje než starší návrhy oscilátorů.Tento článek se bude zabývat tím, jak krystalové oscilátory fungují, jejich typy, frekvenční stabilita a další.

Katalog

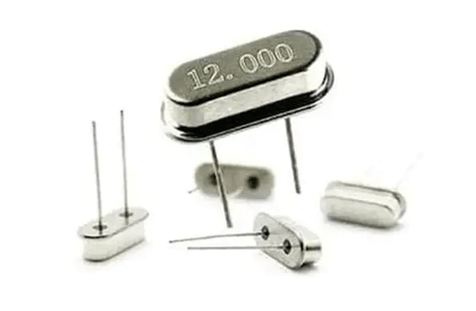

Jak krystalové oscilátory generují stabilní hodinové signály

Krystalové oscilátory generují stabilní hodinové signály pomocí přirozených vibračních charakteristik křemenného krystalu.Jak je znázorněno na obrázku 2, na krystal křemene je aplikován elektrický proud, který způsobuje, že materiál vibruje jevem nazývaným piezoelektrický jev.Piezoelektrický efekt umožňuje křemenu přeměnit elektrickou energii na mechanické vibrace a poté tyto vibrace převést zpět na elektrické signály.Protože křemen vibruje na vysoce přesné a opakovatelné frekvenci, stává se vynikajícím zdrojem pro přesné časování a generování hodin v elektronických systémech.

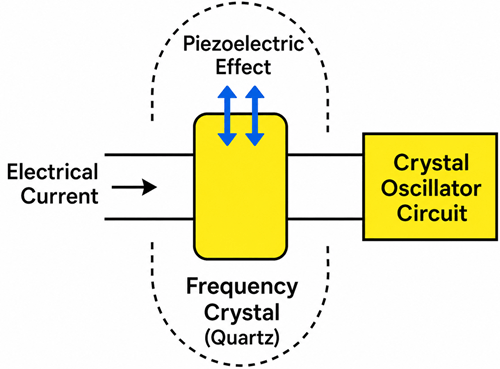

Křemenný krystal funguje také jako rezonátor.Podobně jako ladička vibruje jedním konkrétním tónem, krystal přirozeně rezonuje na konkrétní frekvenci určené jeho fyzickým tvarem, tloušťkou a řezem.Jakmile je krystal pod napětím, silně podporuje tuto rezonanční frekvenci a zároveň snižuje nežádoucí frekvence a elektrický šum.Tato rezonance umožňuje krystalovým oscilátorům produkovat vysoce stabilní hodinové signály používané v mikrokontrolérech, procesorech, komunikačních zařízeních, počítačích a digitálních systémech.

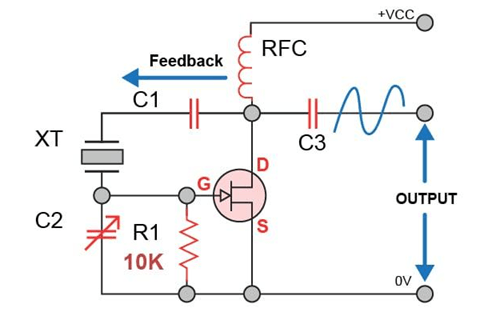

Jak je znázorněno na obrázku 3, obvod oscilátoru obsahuje zesilovač a zpětnovazební síť, která nepřetržitě udržuje oscilaci.Zesilovač zesiluje slabý signál generovaný vibrujícím krystalem, zatímco zpětná vazba vrací část výstupního signálu zpět do obvodu krystalu.Tato nepřetržitá smyčka udržuje krystal vibrovat bez přerušení.Komponenty jako kondenzátory a zesilovací stupeň pomáhají udržovat správné provozní podmínky potřebné pro stabilní oscilaci a generování signálu.

Oscilace zůstává stabilní v průběhu času, protože křemenné krystaly mají velmi vysokou frekvenční přesnost a nízké energetické ztráty.Jejich rezonanční vlastnosti pomáhají snižovat účinky elektrického šumu, kolísání napětí a malé změny prostředí.V pokročilejších konstrukcích krystalových oscilátorů mohou být také použity další teplotní kompenzační nebo řídicí obvody pro minimalizaci frekvenčního driftu způsobeného teplotními změnami a stárnutím krystalu.Tato dlouhodobá stabilita je důvodem, proč jsou krystalové oscilátory široce používány v systémech, které vyžadují přesné časování, synchronizaci, spolehlivý přenos dat a stabilní generování hodin.

Typy krystalových oscilátorů

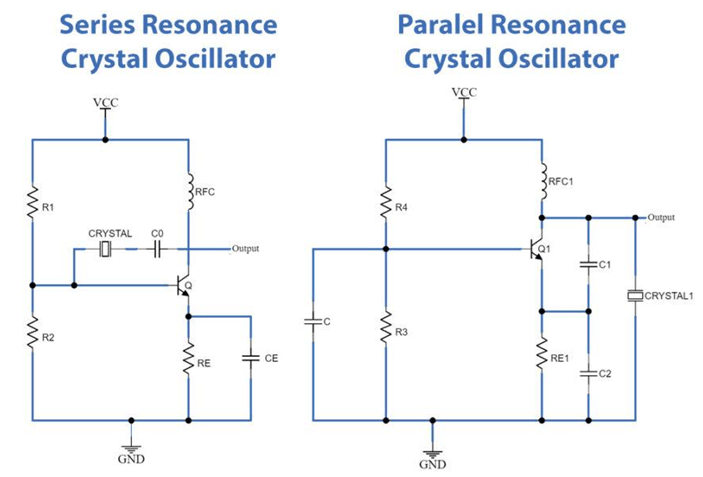

Podle provozu obvodu

Tato klasifikace je založena na tom, jak křemenný krystal funguje v obvodu oscilátoru a jak se rezonanční frekvence používá pro generování signálu.

Paralelní krystalový oscilátor

Paralelní krystalový oscilátor pracuje v blízkosti paralelní rezonanční frekvence krystalu.V této konfiguraci krystal spolupracuje s externími zatěžovacími kapacitami zapojenými do obvodu oscilátoru.Kondenzátory ovlivňují konečnou pracovní frekvenci, což umožňuje obvodu stabilizovat se na mírně odlišné frekvenci, než je přirozená sériová rezonance krystalu.Jednou z důležitých vlastností paralelních krystalových oscilátorů je, že provozní frekvence závisí částečně na hodnotách externího kondenzátoru.Nesprávná zatěžovací kapacita může posunout frekvenci oscilátoru nebo snížit stabilitu.

Série Crystal Oscilator

Sériový krystalový oscilátor pracuje v blízkosti sériové rezonanční frekvence krystalu, kde je impedance krystalu velmi nízká.V tomto režimu se krystal chová téměř jako velmi malý odpor v signálové cestě, což umožňuje oscilátoru pracovat na frekvenci určené převážně samotným krystalem spíše než externími kondenzátory.Ve srovnání s paralelními oscilátory se sériové krystalové oscilátory často používají v obvodech vyžadujících úzkou kontrolu frekvence nebo specializované RF chování.Obvod oscilátoru však musí být pečlivě navržen, aby byl zajištěn správný rozběh a stabilní kmitání.

Podle výkonu a typu designu

Tato klasifikace se zaměřuje na stabilitu oscilátoru, schopnost řízení frekvence, teplotní výkon a úroveň přesnosti.

XO nebo SPXO (standardní krystalový oscilátor)

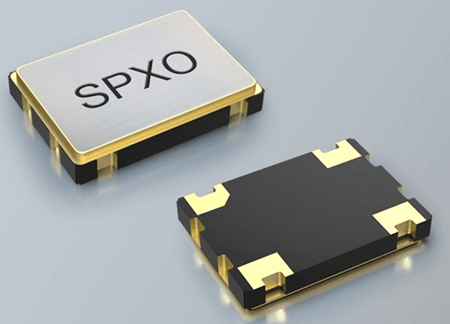

XO, také nazývaný SPXO (Simple Packaged Crystal Oscillator).To kombinuje křemenný krystal s obvodem oscilátoru uvnitř kompaktního pouzdra pro generování hodinového signálu s pevnou frekvencí.Standardní XO však mají omezenou teplotní kompenzaci, takže jejich frekvence může mírně kolísat se změnami teploty, stárnutím a podmínkami prostředí.

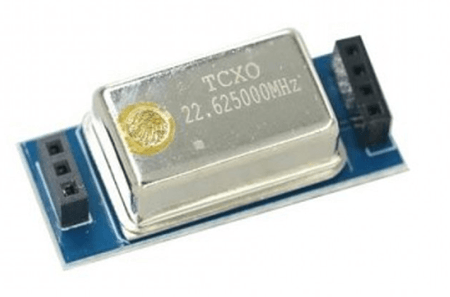

TCXO (teplotně kompenzovaný krystalový oscilátor)

TCXO zlepšuje frekvenční stabilitu kompenzací frekvenčního driftu souvisejícího s teplotou.Protože krystaly křemene přirozeně mění frekvenci se změnami teploty, TCXO používá kompenzační obvody k automatické korekci těchto změn.Ve srovnání se standardními XO poskytují TCXO výrazně lepší frekvenční stabilitu při zachování relativně nízké spotřeby energie a kompaktních rozměrů.

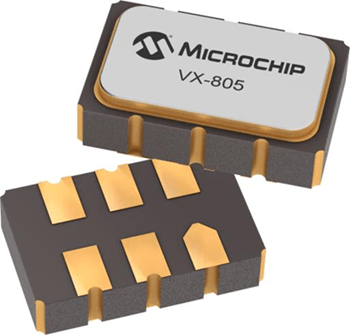

VCXO (Krystalový oscilátor řízený napětím)

VCXO umožňuje nastavit frekvenci oscilátoru elektronicky pomocí externího ovládacího napětí.Místo toho, aby produkoval pouze jednu pevnou frekvenci, může oscilátor mírně posunout svou výstupní frekvenci v kontrolovaném rozsahu.Rozsah ladění VCXO je obvykle malý ve srovnání s jinými laditelnými oscilátory, ale poskytuje velmi přesné řízení frekvence.

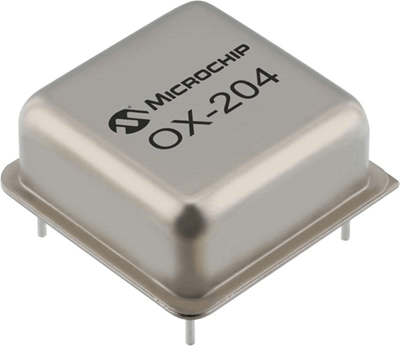

OCXO (krystalový oscilátor řízený troubou)

OCXO poskytuje extrémně vysokou frekvenční stabilitu umístěním krystalu do komory s řízenou teplotou zvané pec.Krystal je udržován na konstantní zvýšené teplotě, čímž se minimalizují účinky změn okolní teploty na frekvenční stabilitu.Nicméně OCXO jsou obecně větší, dražší a spotřebovávají více energie než jiné typy krystalových oscilátorů kvůli vnitřnímu topnému systému.

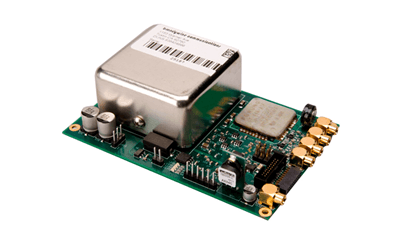

GPSDO (GPS-Disciplined Oscilator)

GPS-disciplinovaný oscilátor kombinuje vysoce stabilní krystalový oscilátor s časovacími signály přijímanými ze satelitů GPS.GPS reference nepřetržitě koriguje frekvenci oscilátoru, což umožňuje systému udržovat extrémně přesnou dlouhodobou stabilitu časování.Vzhledem k tomu, že satelity GPS používají reference atomových hodin, mohou systémy GPSDO dosahovat extrémně přesné frekvence a časování po dlouhou dobu.

Frekvenční stabilita, drift a přesnost

Ve skutečných elektronických systémech řídí hodinový signál generovaný oscilátorem časování, synchronizaci, zpracování signálu a přesnost přenosu dat.I velmi malá frekvenční chyba může ovlivnit spolehlivost komunikace, přesnost určování polohy GPS, časování procesoru, kvalitu RF přenosu a celkovou stabilitu systému.

Co znamená PPM v krystalových oscilátorech

Přesnost krystalového oscilátoru se běžně uvádí v částech na milion (ppm).PPM popisuje, jak moc se může skutečná výstupní frekvence lišit od ideální frekvence.Nižší hodnota ppm znamená vyšší přesnost a lepší stabilitu.

Například 10 MHz krystalový oscilátor dimenzovaný na ±10 ppm se může lišit podle:

• ±100 Hz od jmenovité frekvence 10 MHz

• 1 ppm při 10 MHz se rovná 10 Hz

• 50 ppm při 10 MHz se rovná 500 Hz

Ačkoli se tato čísla zdají malá, i nepatrné frekvenční chyby mohou způsobit velké problémy ve vysokorychlostních digitálních systémech, bezdrátové komunikaci, synchronizaci GPS a RF přenosu.

Pro srovnání:

Oscilátor Typ	Typické Stabilita
Standardní XO/SPXO	±20 až ±100 ppm
TCXO	±0,5 až ±5 ppm
OCXO	±0,01 až ±0,1 ppm
GPSDO	extrémně nízká dlouhodobá chyba

Posun frekvence přes teplotu

Teplota je jednou z největších příčin frekvenčního driftu v krystalech křemene.Se změnou teploty se mírně mění fyzikální rozměry a elektrické vlastnosti krystalu, což způsobuje posun rezonanční frekvence.

Ve spotřební elektronice nemusí malý frekvenční posun způsobovat znatelné problémy.V RF systémech, bezdrátové komunikaci, průmyslové automatizaci a systémech přesného časování však může i malý teplotně vyvolaný posun snížit přesnost synchronizace a spolehlivost signálu.

Například:

• V bezdrátových komunikačních systémech může frekvenční drift posunout nosné frekvence a snížit kvalitu signálu.

• V přijímačích GPS může nestabilní časování snížit přesnost určení polohy.

• V sériových komunikačních systémech může nadměrný nesoulad hodin zvýšit chyby přenosu dat.

• V RF vysílačích mohou nestabilní oscilátory zvýšit interferenci s blízkými kanály.

To je důvod, proč se TCXO a OCXO běžně používají v systémech vystavených měnícím se teplotám prostředí.TCXO elektronicky kompenzuje teplotní posun, zatímco OCXO udržuje krystal uvnitř řízené vyhřívané komory, aby byl zachován vysoce stabilní provoz.

Účinky stárnutí v krystalech křemene

Krystaly křemene také zažívají postupné změny frekvence po dlouhá období, běžně nazývané drift stárnutí.Ke stárnutí dochází v důsledku pomalých fyzikálních a chemických změn uvnitř krystalové struktury, kontaminace, mechanického namáhání a dlouhodobé relaxace materiálu.

Většina krystalových oscilátorů zažívá větší drift během prvního roku provozu, než se časem stabilizuje.Typické rychlosti stárnutí se mohou pohybovat od:

• ±1 ppm až ±5 ppm za rok pro standardní oscilátory

• Mnohem nižší rychlost stárnutí u přesných systémů OCXO

Špičkové oscilátory jsou pečlivě navrženy tak, aby minimalizovaly účinky stárnutí prostřednictvím zpracování krystalů, řízení teploty a přesných výrobních technik.

Skutečné účinky špatné přesnosti hodin

Špatná přesnost hodin může způsobit viditelné i skryté problémy v elektronických systémech.V jednoduché spotřební elektronice se projevy mohou projevit jako nesprávné načasování nebo nestabilní provoz.V pokročilých systémech mohou být důsledky mnohem závažnější.

Například v systémech mikrokontrolérů mohou nestabilní hodinové signály způsobit nesprávné načasování instrukcí nebo selhání komunikace mezi periferiemi.V systémech SDR (software-defined radio) může nestabilita oscilátoru narušit modulaci a snížit kvalitu signálu.V průmyslových automatizačních systémech může časový posun ovlivnit synchronizované řízení motoru a koordinaci senzorů.

Protože hodinové signály řídí základ časování elektronických systémů, stabilita oscilátoru přímo ovlivňuje celkovou spolehlivost, výkon a přesnost systému.To je důvod, proč je výběr správného typu krystalového oscilátoru rozhodující jak u spotřebitelských, tak u vysoce výkonných elektronických konstrukcí.

Fázový šum a jitter v krystalových oscilátorech

Fázový šum a jitter popisují, jak čistý a stabilní je výstupní signál krystalového oscilátoru.Jak je znázorněno na obrázku níže, levá strana představuje časovou doménu, kde malé posuny ve tvaru vlny ukazují odchylky časování.Tato časová změna se nazývá jitter.V digitálních systémech jitter znamená, že hrana hodin nedorazí přesně v očekávaný čas.Může dorazit mírně brzy nebo mírně pozdě, což může ovlivnit přenos dat, vzorkování signálu a synchronizaci.

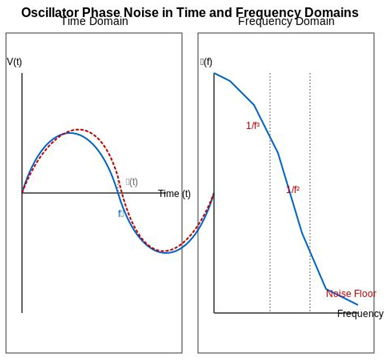

Pravá strana obrázku ukazuje frekvenční oblast, kde se kolem zamýšlené frekvence objevuje šum oscilátoru.Tomu se říká fázový šum.Perfektní oscilátor by produkoval energii pouze na jedné přesné frekvenci, ale skutečné oscilátory mají vždy malý šum kolem nosného signálu.Nižší fázový šum znamená, že oscilátor produkuje čistší a přesnější hodinový signál.

Nízký jitter a nízký fázový šum jsou důležité v RF, komunikačních a vysokorychlostních systémech.V RF obvodech může fázový šum šířit energii do blízkých frekvencí a snižovat čistotu signálu.V komunikačních spojích může nestabilita hodin zvýšit bitové chyby a oslabit synchronizaci.V systémech ADC může jitter snížit přesnost vzorkování, zejména při měření rychlých nebo vysokofrekvenčních signálů.To je důvod, proč jsou krystalové oscilátory s nízkým šumem preferovány v telekomunikacích, sítích, radarech, přesných měřeních a vysokorychlostních digitálních konstrukcích.

Proč krystalové oscilátory selhávají v reálných systémech

Krystalové oscilátory mohou selhat nebo se stát nestabilními, pokud obvod, uspořádání, napájecí zdroj nebo prostředí nepodporují správnou oscilaci.Tyto problémy mohou způsobit selhání spouštění, frekvenční drift, jitter nebo úplnou ztrátu hodin.

Příčiny selhání spouštění

Selhání spouštění nastane, když oscilátor nedokáže vytvořit dostatečný signál pro zahájení oscilace.To může být způsobeno nízkým zesílením zesilovače, nesprávnými hodnotami komponent nebo nevhodným krystalem.

Nadměrná zátěžová kapacita

Příliš velká zátěžová kapacita může zpomalit rozběh, posunout frekvenci nebo zastavit oscilace.Hodnoty kondenzátoru by měly odpovídat požadované kapacitě zátěže krystalu.

Špatné rozložení PCB

Dlouhé stopy, hlučné směrování a špatné uzemnění mohou rušit signál oscilátoru.Krystal by měl být umístěn v blízkosti IC s krátkými, čistými stopami.

Teplotní stres

Změny teploty mohou posunout frekvenci krystalu.V drsném prostředí jsou pro stabilní časování lepší typy TCXO nebo OCXO.

Mechanické vibrace a rázy

Křemenné krystaly jsou mechanická zařízení, takže silné vibrace nebo nárazy mohou ovlivnit stabilitu frekvence nebo poškodit krystal.

Stárnutí a frekvenční drift

V průběhu času krystaly křemene pomalu mění frekvenci v důsledku stárnutí.To je důležité v systémech, které vyžadují dlouhodobou přesnost časování.

Problémy s hlukem napájení

Šumové napájení může zvýšit jitter a způsobit nestabilitu hodin.Dobré filtrování a správné oddělení pomáhají udržovat signál oscilátoru čistý.

Krystalový oscilátor vs krystalový rezonátor

Funkce	Crystal Oscilátor	Crystal Rezonátor
Hlavní funkce	Generuje a kompletní hodinový signál	Poskytuje základní frekvenční rezonance
Přesnost	Velmi vysoká	Mírný
Frekvence Stabilita	Výborně	Nižší než krystalové oscilátory
Posun frekvence	Velmi nízké	Vyšší drift
Spuštění Stabilita	Stabilnější	Méně stabilní
Jitter a hluk	Nižší jitter a fázový šum	Vyšší načasování variace
Vnitřní obvod	Zahrnuje oscilátorový obvod	Obvykle vyžaduje externí obvody
náklady	vyšší	Nižší
Moc Spotřeba	Mírný	Obvykle nižší
Společný Aplikace	RF systémy, telekomunikace, GPS, sítě, přesné načasování	mikrokontroléry, spotřební elektronika, jednoduché vestavěné systémy
Teplota Výkon	Lepší stabilita nad teplotou	Více ovlivněno změny teploty
Dlouhodobý Spolehlivost	Vyšší přesnost časem	Vhodné pro méně kritické načasování

(Poznámka: Lepší volba závisí na tom, zda systém upřednostňuje výkon nebo nízkou cenu.)

Krystalový oscilátor vs MEMS oscilátor

Funkce	Crystal Oscilátor	MEMS Oscilátor
Frekvence Stabilita	Výborně	Dobré až velmi dobrý
Fázový šum	Nižší	Mírně vyšší v některých provedeních
Jitter Výkon	Velmi nízké	Nízká
Odolnost proti otřesům	Mírný	Výborně
Vibrace Odpor	Mírný	Lepší na drsné prostředí
Moc Spotřeba	Nízká	Často nižší v přenosné systémy
Teplota Stabilita	Vynikající s TCXO/OCXO	Dobře s kompenzace
Velikost	Malý	Velmi kompaktní
Čas spuštění	Mírný	Rychlejší start
Spolehlivost	Vysoká	Velmi vysoko v prostředí s vysokými vibracemi
Společný Aplikace	RF, telekomunikace, GPS, sítě	IoT, automobilový průmysl, průmyslová, přenosná elektronika

(Poznámka: Nejlepší volba závisí na tom, zda systém upřednostňuje přesnost časování nebo odolnost vůči vlivům prostředí.)

Jak vybrat správný krystalový oscilátor

• Zvolte správnou provozní frekvenci požadovanou systémem nebo procesorem.

• Zkontrolujte požadavky na přesnost a stabilitu frekvence, obvykle uváděné v ppm.

• Zvažte rozsah provozních teplot prostředí aplikace.

• Vyberte oscilátory s nízkým jitterem nebo s nízkým fázovým šumem pro RF a vysokorychlostní systémy.

• Ověřte požadované napájecí napětí a spotřebu energie.

• Přizpůsobte zatěžovací kapacitu specifikacím oscilátoru nebo krystalu.

• Zvažte dobu spuštění u aplikací s rychlým spouštěním nebo aplikací s nízkou spotřebou.

• Vyberte typy TCXO nebo OCXO, pokud je potřeba vysoká teplotní stabilita.

• Používejte konstrukce odolné proti vibracím pro automobilové nebo průmyslové systémy.

• Zkontrolujte velikost balení a omezení místa na desce plošných spojů.

• Zvažte dlouhodobé stárnutí u systémů s přesným časováním.

• Vyberte oscilátory s dobrým EMI a šumem pro citlivé obvody.

• Porovnejte náklady s požadovaným výkonem a spolehlivostí.

• Použijte krystalové oscilátory pro přesné časování a MEMS oscilátory pro drsná prostředí.

Krystalové oscilátory používané v reálných aplikacích

Mikrokontroléry a vestavěné systémy

Mikrokontroléry jsou závislé na krystalových oscilátorech, aby generovaly hodinový signál, který řídí časování instrukcí a provoz systému.Oscilátor určuje, jak rychle procesor vykonává úkoly, obsluhuje komunikaci a synchronizuje periferie, jako jsou UART, SPI, I²C a časovače.Například mnoho mikrokontrolérů STM32, PIC, AVR a ESP32 používá externí krystalové oscilátory pro přesnější časování než interní RC oscilátory.V zařízeních IoT, chytrých senzorech, vestavěných řadičích a vývojových deskách.

Komunikační a RF systémy

Komunikační systémy vyžadují vysoce stabilní oscilátory pro udržení přesných nosných frekvencí a synchronizaci signálu.V obvodech RF může i malý frekvenční posun snížit kvalitu signálu, způsobit rušení nebo způsobit chyby komunikace.Krystalové oscilátory se běžně používají ve Wi-Fi routerech, celulárních základnových stanicích, rádiových vysílačích, systémech SDR, zařízeních Bluetooth a síťových zařízeních.

GPS a navigační zařízení

Systémy GPS do značné míry spoléhají na přesné načasování, protože výpočty polohy závisí na extrémně přesné synchronizaci signálu.Krystalové oscilátory pomáhají stabilizovat hodiny přijímače při zpracování satelitních časovacích signálů.TCXO se běžně používají v modulech GPS, protože změny teploty mohou ovlivnit přesnost určení polohy.V navigačních systémech, dronech, systémech sledování vozidel, chytrých telefonech a geodetickém vybavení pomáhají stabilní oscilátory zlepšit zamykání signálu a přesnost polohování.

Počítače a procesory

Procesory a čipové sady používají krystalové oscilátory jako hlavní časovou referenci pro provoz CPU, synchronizaci paměti, sběrnice a periferní komunikaci.Oscilátor řídí, jak rychle jsou instrukce zpracovávány a jak různé systémové komponenty zůstávají synchronizované.Stolní počítače, notebooky, servery, GPU a základní desky používají více krystalových oscilátorů pro systémové hodiny, časování PCIe, ethernetovou komunikaci a rozhraní USB.

Průmyslové automatizační systémy

Průmyslové systémy používají krystalové oscilátory k udržení synchronizovaného provozu mezi ovladači, senzory, komunikačními moduly a motorovými pohony.Stabilní načasování je důležité v systémech PLC, robotice, automatizaci továren a průmyslových monitorovacích zařízeních.V průmyslovém prostředí musí oscilátory často pracovat při změnách teploty, vibracích a elektrickém šumu.Vysoce stabilní oscilátory pomáhají udržovat spolehlivou komunikaci, synchronizované řízení motoru a přesné časování senzorů v automatizačních systémech.

Lékařská elektronika

Lékařská zařízení používají krystalové oscilátory pro přesné časování, zpracování signálu a stabilní získávání dat.V systémech, jako jsou pacientské monitory, EKG přístroje, ultrazvukové systémy, infuzní pumpy a přenosná lékařská zařízení, přesnost načasování přímo ovlivňuje spolehlivost měření.

Automobilová elektronika

Moderní vozidla používají krystalové oscilátory v řídicích jednotkách motoru (ECU), informačních a zábavních systémech, modulech GPS, systémech ADAS, komunikačních sítích a systémech zpracování senzorů.Automobilové systémy musí fungovat za tepla, vibrací a elektrického šumu, takže spolehlivost oscilátoru se stává velmi důležitou.

Příklady IC a modulů reálného krystalového oscilátoru

Mnoho elektronických systémů používá zabalené moduly krystalových oscilátorů a časovací integrované obvody od známých výrobců.

Řada Epson SG-8002

Řada Epson SG-8002 je programovatelný krystalový oscilátor široce používaný ve vestavěných systémech, průmyslové elektronice, síťových zařízeních a komunikačních zařízeních.Podporuje více výstupních frekvencí a nabízí nízkou spotřebu energie s kompaktním balením.Tyto oscilátory se běžně používají v mikrokontrolérech, zařízeních IoT a digitálních řídicích systémech, kde je vyžadováno stabilní generování hodin.

Krystalové oscilátory Abracon

Abracon vyrábí širokou škálu krystalových oscilátorů, TCXO a MEMS časovacích řešení používaných v RF systémech, automobilové elektronice, bezdrátové komunikaci, GPS modulech a průmyslové automatizaci.Mnoho oscilátorů Abracon je navrženo pro nízký fázový šum, teplotní stabilitu a kompaktní vestavěné aplikace.

SiTime MEMS oscilátory

Oscilátory SiTime využívají technologii MEMS namísto tradičních křemenných krystalů.Jsou široce používány v automobilových systémech, průmyslových zařízeních, přenosné elektronice, síťovém hardwaru a produktech IoT, protože mají silnou odolnost vůči nárazům, vibracím a zátěži prostředí.SiTime MEMS oscilátory jsou často vybírány pro náročné aplikace, kde je důležitá mechanická odolnost a spolehlivost.

CTS krystalové oscilátory

Krystalové oscilátory CTS se běžně používají v telekomunikacích, počítačových systémech, síťových zařízeních a průmyslové elektronice.Mnoho CTS oscilátorů poskytuje nízký jitter a stabilní frekvenční výkon pro komunikační rozhraní, procesory a vysokorychlostní digitální systémy.

TXC oscilátory

Oscilátory TXC jsou široce používány ve spotřební elektronice, bezdrátových modulech, počítačích, systémech GPS a vestavěných zařízeních.Společnost vyrábí standardní krystalové oscilátory, TCXO a řešení vysokofrekvenčního časování pro komunikační a digitální zpracování aplikací.

Závěr

Mnoho systémů stále vyžaduje vysoce přesné a stabilní časovací signály.I s rozvojem technologie časování MEMS jsou krystalové oscilátory stále preferovány v mnoha aplikacích, protože poskytují nízký fázový šum, vynikající frekvenční stabilitu a spolehlivé generování hodin pro vysokorychlostní a přesné elektronické systémy.

Často kladené otázky [FAQ]

1. Proč komunikační systémy vyžadují vysoce stabilní krystalové oscilátory?

Komunikační systémy spoléhají na přesné načasování, aby byla zachována synchronizace signálu a přesné nosné frekvence.Pokud se frekvence oscilátoru posune, může to zvýšit bitové chyby, oslabit kvalitu signálu a způsobit selhání komunikace v systémech RF, Wi-Fi, GPS a síťových systémech.

2. Proč se místo standardních krystalových oscilátorů používají oscilátory TCXO a OCXO?

Oscilátory TCXO a OCXO poskytují mnohem lepší frekvenční stabilitu při měnících se teplotách.TCXO používají elektronickou kompenzaci, zatímco OCXO udržují krystal uvnitř komory s řízenou teplotou pro extrémně stabilní provoz v telekomunikačních, GPS, radarových a přesných časovacích systémech.

3. Co se stane, když má krystalový oscilátor příliš mnoho jitteru?

Nadměrné chvění způsobuje, že hrany hodin přicházejí příliš brzy nebo příliš pozdě, což vytváří chyby časování v digitálních systémech.To může snížit přesnost vzorkování ADC, zvýšit komunikační chyby, oslabit synchronizaci a ovlivnit stabilitu CPU nebo procesoru ve vysokorychlostní elektronice.

4. Proč je rozložení PCB důležité pro výkon krystalového oscilátoru?

Špatné rozložení desky plošných spojů může způsobit elektrický šum, parazitní kapacitu a rušení do obvodu oscilátoru.Dlouhé stopy a hlučné směrování mohou zvýšit jitter, snížit stabilitu frekvence nebo dokonce zabránit správnému spuštění oscilátoru.

5. Jak teplota ovlivňuje přesnost krystalového oscilátoru?

Změny teploty mírně mění fyzikální vlastnosti křemenných krystalů, což způsobuje posun rezonanční frekvence.V citlivých systémech, jako jsou přijímače GPS a RF komunikační zařízení, může tento posun snížit přesnost synchronizace a spolehlivost signálu.

6. Může krystalový oscilátor selhat kvůli šumu napájecího zdroje?

Ano.Šumové napájecí zdroje mohou způsobit nestabilitu obvodu oscilátoru, zvýšit jitter a fázový šum.Správné filtrování, oddělovací kondenzátory a čistý design PCB pomáhají udržovat stabilní chod hodin.

7. Co je lepší pro vestavěné systémy: krystalový oscilátor nebo krystalový rezonátor?

Krystalové oscilátory jsou obvykle lepší pro vestavěné systémy vyžadující přesné časování, stabilní komunikaci, USB, Ethernet nebo RF funkčnost.Krystalové rezonátory jsou levnější a vhodné pro jednodušší nízkonákladové aplikace, kde není kritická vysoká přesnost.
