Digitální izolátor obsahuje několik interních sekcí, které společně pracují na bezpečném přenosu digitálních signálů mezi dvěma elektricky oddělenými obvody. Na rozdíl od optočlenů, které využívají světelný přenos, digitální izolátory spoléhají na magnetické nebo kapacitní spojení v kombinaci s CMOS zpracováním signálu. Jejich vnitřní design se zaměřuje na integritu signálu, elektrickou izolaci, rychlost přepínání a ochranu proti vysokonapěťovým rušením.
Hlavní vnitřní části zahrnují izolační bariéru, spojovací strukturu a CMOS zpracovávací obvod. Každá sekce plní jinou funkci uvnitř zařízení.
Izolační bariéra poskytuje fyzické oddělení mezi vstupními a výstupními stranami digitálního izolátoru. Jejím hlavním účelem je blokovat nebezpečná napětí, elektrické rázy a proudy zemnění z překročení mezi obvody, přičemž stále umožňuje přenos signálů.

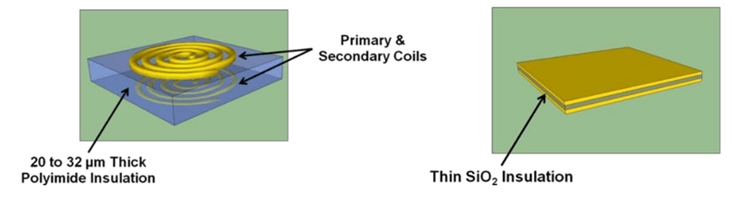

Polyimidové a SiO₂ izolační struktury v digitálních izolátorech
K vytvoření této bariéry výrobci používají izolační materiály, které jsou kompatibilní s výrobou standardních CMOS polovodičů. Dva nejběžnější materiály jsou polyimid (PI) a oxid křemičitý (SiO₂). Polyimid je široce používán, protože podporuje silnější izolační vrstvy s nižším mechanickým namáháním, což pomáhá zlepšovat dlouhodobou spolehlivost a odolnost proti přepětí. Oxid křemičitý se běžně používá v kompaktních vysokorychlostních izolátorech, protože se snadno integruje do výrobních procesů polovodičů.
Izolační materiál silně ovlivňuje důležité specifikace izolace, jako je životnost pracovního napětí, schopnost zesílené izolace a odolnost proti přepětí. Izolační vrstvy na bázi polyimidu se často používají v průmyslových a lékařských systémech, které vyžadují silnější dlouhodobý výkon izolace, zatímco tenká izolační vrstva SiO₂ se běžně používá v kompaktních vysokorychlostních komunikačních izolátorech.
Digitální izolátory založené na transformátorech používají magnetické spojení k přenosu digitálních dat přes izolační bariéru. Uvnitř čipu jsou miniaturizované transformátorové cívky umístěny na opačných stranách izolační vrstvy. Když vysokofrekvenční proudové pulzy protékají primární cívkou, generují magnetická pole, která indukují odpovídající signály v sekundární cívce.

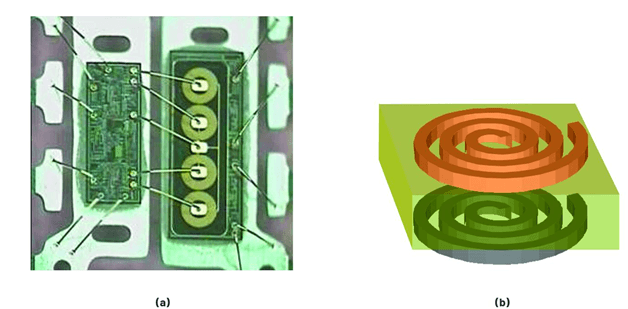

Interní struktura transformátorově založeného izolačního zařízení v digitálních izolátorech
Jak je ukázáno na obrázku, transformátorové cívky jsou integrovány přímo do polovodičové struktury, což umožňuje signálům překonat izolační bariéru bez přímé elektrické vodivosti.
Tato izolační metoda poskytuje silný odpor vůči elektrickému šumu a rychlým napěťovým přechodům, což ji činí vysoce vhodnou pro tvrdé průmyslové prostředí. Izolátory založené na transformátorech se široce používají v pohonech motorů, průmyslových automatizačních systémech, měničích energie a aplikacích invertorů, kde je vyžadována vysoká imunitní odolnost vůči přechodům.
Další výhodou magnetického spojení je, že dokáže udržovat spolehlivý přenos signálu i při použití silnějších izolačních vrstev. To pomáhá zlepšit izolační schopnost, toleranci na přepětí a dlouhodobou spolehlivost, aniž by výrazně ovlivnilo komunikační výkon.
Kapacitní digitální izolátory přenášejí signály pomocí elektrického pole mezi integrovanými deskami kondenzátorů oddělenými tenkou izolační vrstvou. Vstupní signál je přetvářen na vysoce frekvenční pulzy, které procházejí kapacitní strukturou a jsou rekonstruovány na digitální výstupní signály na izolované straně.

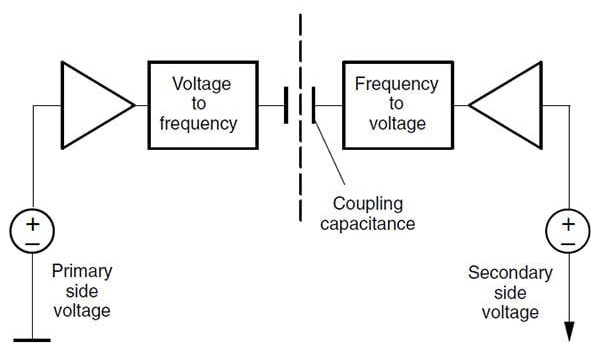

Kapacitní izolační struktura v digitálních izolátorech
Tato izolační metoda se široce používá v rychlých komunikačních systémech, protože podporuje rychlý přenos dat s nízkou spotřebou energie. Kapacitní digitální izolátory se běžně vyskytují v rozhraních SPI, UART, I²C, RS-485 a CAN bus.
Vzhledem k tomu, že kapacitní spojení silně závisí na vzdálenosti mezi deskami kondenzátorů, tyto izolátory obvykle využívají velmi tenké izolační vrstvy SiO₂, aby udržely silnou efektivitu přenosu signálu. Nicméně kapacitní struktury mohou být citlivější na společné režimové přechody, takže byly často integrovány další stínicí a filtrační obvody pro zlepšení imunitní odolnosti vůči šumu a stabilitě komunikace.
Interní CMOS obvod zpracovává konverzi signálu a digitální zpracování uvnitř izolátoru. Převádí standardní vstupní signály logické úrovně na vysokofrekvenční kódované signály vhodné pro přenos prostřednictvím transformátorových nebo kapacitních izolačních struktur. Po překročení izolační bariéry jsou signály dekódovány a obnovovány na digitální výstupní signály.

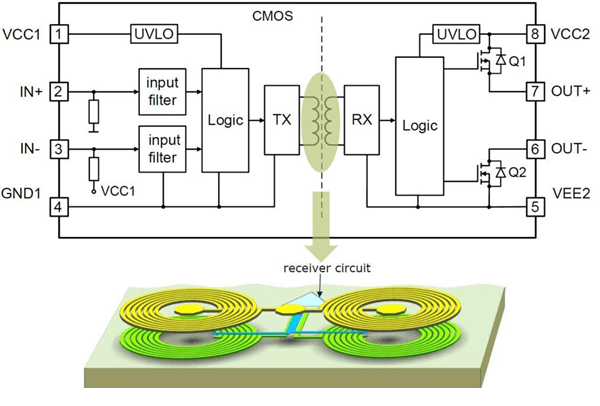

Interní CMOS obvod zpracování signálů v digitálním izolátoru
CMOS obvod také spravuje časování pulzů, synchronizaci, rekonstrukci logiky a kondicionování signálů, aby udržel spolehlivou přesnost komunikace. Mnoho moderních digitálních izolátorů integruje další kontrolní a ochranné funkce, jako je ochrana proti podnapětí, ochranné výstupy, filtrace výpadků a tepelná ochrana.
Protože CMOS technologie podporuje nízkou spotřebu energie a rychlé přepínání, umožňuje digitálním izolátorům dosahovat rychlejšího provozu a nižší spotřeby energie ve srovnání s tradičními optočleny.
Digitální izolátory přenášejí digitální signály mezi dvěma elektricky oddělenými obvody, aniž by umožnily, aby stejnosměrný proud procházel izolační bariérou. Jak je ukázáno na obrázku 5, vstupní signál nejprve prochází filtrem výpadků, který odstraňuje nežádoucí šum a zabraňuje vniknutí falešných přepínacích signálů do izolačního obvodu.

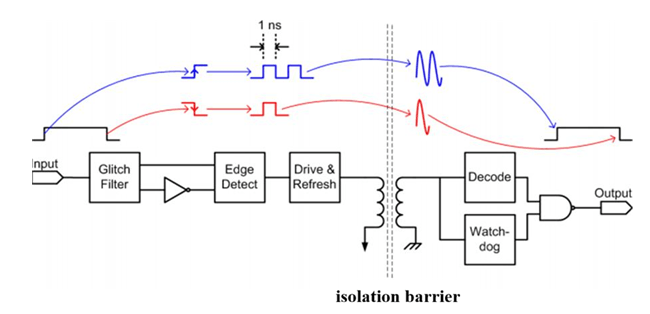

Pracovní princip digitálních izolátorů
Po filtračním procesu detekční obvod hrany identifikuje změny v vstupním signálu a převádí je na krátké vysokofrekvenční pulzy. Obvod pro řízení a obnovení pak tyto pulzy přenáší přes izolační bariéru prostřednictvím magnetického nebo kapacitního spojení, v závislosti na konstrukci izolátoru. To umožňuje přenos signálu bez vytváření přímého elektrického spojení mezi oběma stranami.
Na přijímací straně dekódovací obvod rekonstruuje přenášené pulzy zpět do původního digitálního logického signálu. Watchdog okruh pomáhá udržovat stabilní provoz tím, že monitoruje aktivitu signálu a zabraňuje nesprávným výstupním stavům během přerušení signálu.
Protože obě strany zůstávají elektricky izolovány, digitální izolátory pomáhají blokovat uzemňovací smyčky, napěťové přepětí a elektrický šum, které by dosáhly citlivých obvodů. To zlepšuje spolehlivost komunikace a ochranu systému v pohonech motorů, měničích energie, průmyslových automatizačních systémech a jiných prostředích s vysokým šumem.
Digitální izolátory lze rozdělit podle způsobu přenosu informací přes izolační bariéru. Vzhledem k tomu, že sekce 1 již vysvětluje vnitřní strukturu, tato část se zaměřuje na to, kde každý typ funguje nejlépe, jaké jsou jeho omezení a jak vybrat ten správný pro skutečnou aplikaci.

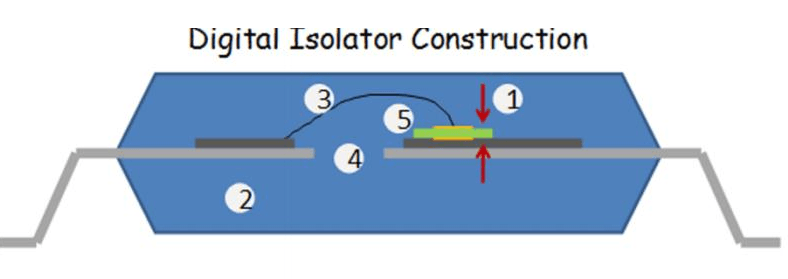

Konstrukce digitálního izolátoru založeného na transformátoru
Izolátory digitálního typu založené na transformátorech jsou silnou volbou pro systémy vystavené rychlému šumění, vysokým přechodovým napětím a drsnému elektrickému prostředí. Obvykle se používají v pohonech motorů, invertorech, průmyslové automatizaci a izolovaných obvodech pro ovládání hradel, protože mohou udržovat stabilní komunikaci i při velmi rychlých změnách napětí.
Jejich hlavní silou je vysoká imunitní schopnost vůči společnému režimu přechodových jevů, což je činí vhodnými pro obvody blízko MOSFETů, IGBT, napájecích měničů a dalších hlučných spínacích zařízení. Obvykle se preferují, když je spolehlivost pod elektrickým napětím důležitější než výběr nejmenšího nebo nejlevnějšího izolačního řešení.

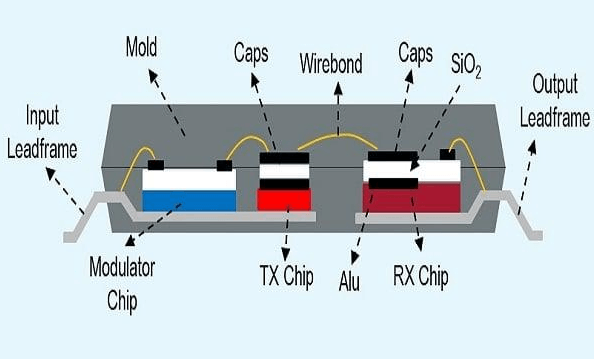

Struktura kapacitních digitálních izolátorů
Kapacitní digitální izolátory jsou často vybírány pro vysokorychlostní digitální komunikaci, protože nabízejí rychlý přenos dat, nízkou spotřebu energie a kompaktní možnosti balení. Obvykle se používají pro izolované SPI, UART, I²C, RS-485 a CAN komunikační linky, kde je hlavním cílem chránit řadič a přitom udržovat přesné časování signálu.
Tento typ je užitečný, když záleží na prostoru na desce a účinnosti energie. Nicméně, designéři musí zkontrolovat CMTI rating zařízení, izolační klasifikaci a doporučení pro rozložení, protože kapacitní konstrukce mohou být citlivější na společný režim šumu, pokud není systém správně navržen.

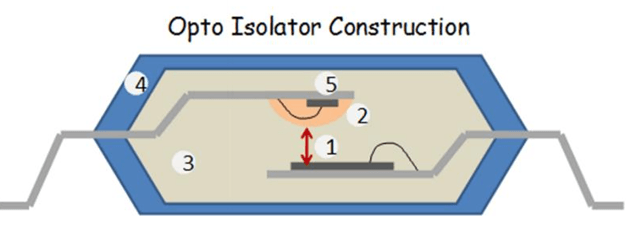

Konstrukce optických digitálních izolátorů
Optické digitální izolátory, často reprezentované zařízeními typu optočlen, se používají, když je jednoduchá a osvědčená metoda izolace dostatečná pro aplikaci. Jsou běžné v nízkorychlostním spínání, základních zpětnovazebních obvodech, ovládání relé, modulích vstupu PLC a zastaralých průmyslových návrzích.
Jejich hlavní výhodou je zralost a široká dostupnost. Nicméně, obvykle jsou pomalejší než izolátory založené na transformátorech a kapacitní digitální izolátory a mohou spotřebovávat více vstupní energie, protože LED musí být správně poháněna. V průběhu času může stárnutí LED také snižovat výkon, takže optické izolátory nemusí být vždy nejlepší volbou pro vysokorychlostní nebo dlouhotrvající přesné systémy.
| Specifikace |
Společný symbol |
Typický rozsah |
Popis |
| Izolační napětí |
VISO |
2,5 kV rms do 6 kV rms |
Maximální napětí, které bariéra může snést |
| Pracovní napětí |
VIORM / VIOWM |
125 V rms do 1000 V rms |
Kontinuální napětí přes bariéru |
| Příložní napětí |
VSURGE |
6 kV do 12 kV špičkově |
Tolerance krátkodobého vysokého napětí |
| CMTI |
CMTI |
25 kV/µs do 150 kV/µs |
Odolnost vůči rychlým napěťovým přechodům |
| Rychlost dat |
DR |
1 Mbps do 150 Mbps |
Maximální rychlost signálu |
| Zpoždění šíření |
tPD |
10 ns do 100 ns |
Čas potřebný pro průchod signálu |
| Deformace šířky pulsu |
PWD |
1 ns do 20 ns |
Rozdíl mezi šířkou vstupního a výstupního pulsu |
| Počet kanálů |
CH |
1 až 8 kanálů |
Počet izolovaných kanálů |
| Vstupní logické napětí |
VIH / VIL |
1,8 V, 2,5 V, 3,3 V, 5 V logika |
Prahy logiky HIGH/LOW |
| Napájecí napětí |
VCC |
1,8 V do 5,5 V |
Provozní napájecí napětí |
| Napájecí proud |
ICC |
µA do několika mA na kanál |
Provozní proud |
| Spotřeba energie |
PD |
Závislé na zařízení |
Celková spotřeba energie |
| Izolační kapacitance |
CIO |
0,5 pF do 3 pF |
Kapacitance přes bariéru |
| Creepage Distance |
— |
3 mm do 14 mm |
Povrchová vzdálenost mezi izolovanými vodivými části |
| Clearance Distance |
— |
3 mm do 14 mm |
Vzduchová mezera mezi izolovanými vodivými částmi |
| Provozní teplota |
TA |
-40 °C do +125 °C |
Provozní okolní rozsah |
| Teplota spojky |
TJ |
Až +150 °C |
Maximální teplota čipu |
| Ochrana ESD |
VESD |
±2 kV do ±8 kV nebo vyšší |
Tolerance na elektrostatický výboj |
| Výstupní proud pohonu |
IO |
2 mA do 20 mA |
Možnost výstupního pohonu |
| Prah UVLO |
VUVLO |
Přibližně 1,5 V do 4,5 V |
Bod uzamčení při podnapětí |
| Typ balení |
— |
SOIC, QSOP, SSOP, široké SOIC |
Fyzické IC balení |
| Certifikační standardy |
UL / VDE / CSA |
Závislé na zařízení |
Schválené bezpečnostní normy |
| Izolace Technologie |
— |
Transformátor / kapacitní / optický |
Metoda párování signálu |
Digitální izolátory se široce používají k ochraně komunikačních linek před elektrickým šumem, napěťovými špičkami a problémy se zemními smyčkami při současném zachování spolehlivého přenosu dat mezi izolovanými obvody.
• SPI (Sériový periferní rozhraní) - Používá se pro izolovanou komunikaci mezi mikrokontroléry, ADC, DAC, senzory a paměťovými zařízeními. Digitální izolátory pomáhají udržovat stabilní rychlé hodinové a datové signály v hlučných systémech.
• UART (Univerzální asynchronní přijímač/přenosník) - Používá se v vestavěných zařízeních, průmyslových kontrolérech a ladících portech. Izolace chrání nízkovoltové procesory před rozdíly v zemním potenciálu a externími elektrickými poruchami.
• I²C (Mezičipová sběrnice) - Používá se pro senzory, EEPROM, RTC moduly a komunikaci mezi mikrokontroléry. Digitální izolace pomáhá snižovat šumové problémy v průmyslových, lékařských a vestavěných systémech.
• RS-485 Komunikace - Běžné v průmyslové automatizaci a dálkových sítích. Izolované RS-485 rozhraní pomáhají předcházet zemním smyčkám a zlepšovat spolehlivost komunikace.
• CAN Bus - Používá se v automobilové elektronice, systémech baterií EV a průmyslových strojích. Digitální izolátory chrání CAN řadiče před spínacím šumem a přechodovými napětími.
• USB Izolace - Používá se v počítačích, testovacích přístrojích, lékařských zařízeních a vestavěných systémech. Izolace pomáhá chránit uživatele a připojená zařízení před zemními problémy.
• GPIO Izolace - Používá se pro digitální vstupní a výstupní signály mezi mikrokontroléry, PLC, relé, senzory a vysokonapěťovými obvody.
• Rozhraní ovladačů hradel - Používá se v obvodech ovladačů MOSFET a IGBT pro pohony motorů, invertory a spínané napájecí zdroje. Izolace zvyšuje bezpečnost a spolehlivost spínání.
• Pohony motorů a servo řídicí systémy
• Průmyslová automatizace a PLC systémy
• Spínané napájecí zdroje (SMPS)
• Solární invertory a výkonové měniče
• Ovladače hradel IGBT a MOSFET
• Průmyslové rozhraní senzorů
• Zařízení pro automatizaci továren
• Systémy monitorování vysokého napětí
• Izolace SPI komunikace
• UART sériová komunikace
• Izolace sběrnice I²C
• Průmyslové sítě RS-485
• Systémy sběrnice CAN
• Izolační obvody USB
• Vestavěné mikrokontrolérové systémy
• Zařízení pro akvizici dat
• IoT a komunikace chytrých zařízení
• Systémy řízení baterií elektrických vozidel (BMS)
• Systémy nabíjení EV
• Ovládací moduly automobilů
• Zařízení pro lékařské sledování
• Systémy izolace pacientů
• Zařízení pro lékařské zobrazování
• Spotřebitelská elektronická zařízení
• Systémy audio a video izolace
• Zařízení pro testování a měření
| Vlastnost |
Digitální izolátor |
Optočlen |
Izolační transformátor |
Izolace relé |
Izolace optických vláken |
| Metoda izolace |
Magnetické nebo kapacitní párování |
LED a fototransistor |
Magnetická indukce |
Mechanické oddělení kontaktů |
Světlo skrz optické vlákno |
| Typ signálu |
Digitální signály |
Digitální/nízkorychlostní signály |
Napěťové a analogové signály |
Spínací signály |
Digitální a komunikační signály |
| Typická rychlost dat |
Velmi vysoká |
Nízká až střední |
Střední |
Pomalá |
Extrémně vysoká |
| Spotřeba energie |
Nízká |
Vyšší |
Střední až vysoká |
Vysoká během spínání |
Nízká až střední |
| Rychlost spínání |
Rychlá |
Pomalejší |
Střední |
Velmi pomalá |
Velmi rychlá |
| Zpoždění šíření |
Nízké |
Vyšší |
Střední |
Vysoké |
Velmi nízké |
| Odolnost vůči běžným režimovým přechodům |
Excelentní |
Střední |
Dobrý |
Excelentní |
Excelentní |
| Odolnost vůči šumu |
Velmi vysoká |
Střední |
Vysoká |
Vysoká |
Extrémně vysoká |
| Schopnost napětí izolace |
Vysoká |
Vysoká |
Velmi vysoká |
Velmi vysoká |
Velmi vysoké |
| Dlouhodobá spolehlivost |
Vynikající |
Stárnutí LED může nastat |
Vynikající |
Mechanické opotřebení v průběhu času |
Vynikající |
| Fyzická velikost |
Kompaktní IC balení |
Kompaktní až střední |
Velké |
Velké |
Střední |
| Mechanické opotřebení |
Žádné |
Žádné |
Žádné |
Ano |
Žádné |
| Multi-channel integrace |
Snadné |
Mírné |
Obtížné |
Obtížné |
Mírné |
| Stabilita teploty |
Dobrá |
Mírná |
Dobrá |
Mírná |
Vynikající |
| Požadavek na údržbu |
Velmi nízký |
Nízký |
Nízký |
Vyšší díky kontaktům |
Nízký |
| Náklady |
Mírné |
Nízké |
Mírné až vysoké |
Mírné |
Vysoké |
| Nejlepší frekvenční rozsah |
Vysokofrekvenční digitální systémy |
Systémy s nízkou rychlostí |
Izolace napájení |
Nízkorychlostní přepínání |
Vysokorychlostní komunikace |
| Izolační vzdálenost |
Malá interní bariéra |
Optická mezera |
Velké magnetické oddělení |
Fyzická mezera kontaktu |
Dálkový optický spoj |
| Odolnost vůči průmyslovému šumu |
Vynikající |
Mírná |
Vynikající |
Vynikající |
Vynikající |
| Typické aplikace |
SPI, CAN, RS-485, pohony motorů, měniče |
Ovládání relé, zpětnovazební obvody |
Izolace AC napájení, SMPS |
Bezpečnostní přepínání, průmyslová kontrola |
Telekomunikace, datová komunikace, EMI-kritické systémy |
| Hlavní výhoda |
Vysoká rychlost s silnou izolací |
Jednoduché a nízké náklady |
Zvládá vysoký výkon |
Úplná fyzická izolace |
Extrémně vysoká imunitní vůči EMI |
| Hlavní omezení |
Vyšší náklady než základní optočleny |
Pomalejší a degradace LED |
Velká velikost |
Opotřebení kontaktu a pomalý provoz |
Vyšší složitost a náklady systému |
Digitální izolátory poskytují bezpečný a spolehlivý způsob přenosu digitálních signálů mezi elektricky oddělenými obvody. Použitím magnetického, kapacitního nebo optického spojení pomáhají blokovat zemní smyčky, napěťové výkyvy a elektrický šum, přičemž udržují stabilní komunikaci mezi různými částmi systému. Při výběru digitálního izolátoru je důležité zkontrolovat klíčové specifikace, jako jsou izolační napětí, pracovní napětí, hodnocení přepětí, datová rychlost, zpoždění šíření, CMTI, typ balení a bezpečnostní certifikace. Výběr správného zařízení pomáhá zlepšit bezpečnost systému, přesnost signálu a dlouhodobou spolehlivost v průmyslových, automobilových, lékařských a vestavěných elektronických aplikacích.
Digitální izolátory chrání obvody s nízkým napětím před vysokými napětími přítomnými uvnitř bateriových bloků EV. Pomáhají také udržovat přesnou komunikaci mezi IC monitorováním baterií, řadiči a systémy CAN sběrnice a snižují šum z rychle přepínajících se napájecích elektronických zařízení.
Vyšší izolační kapacita může umožnit více nežádoucímu šumu, aby se přenášel přes izolační bariéru. Nižší izolační kapacita pomáhá zlepšit imunitu vůči šumu a snižuje rušení v vysokorychlostních průmyslových a komunikačních systémech.
Zpoždění šíření ovlivňuje časování přepínání mezi MOSFETy nebo IGBT. Nadměrné zpoždění může způsobit nesoulad v časování, zvýšené ztráty přepínání, generování tepla a sníženou účinnost převodu energie v systémech invertorů a pohonů motorů.
Ano. Digitální izolátory pomáhají oddělovat citlivé měřicí obvody od hlučných napájecích nebo průmyslových prostředí. Tím se snižuje rušení zemní smyčky a elektrický šum, což zlepšuje přesnost ADC a integritu signálu.
Funkce fail-safe výstupu pomáhají vynutit výstup do známého logického stavu během ztráty napájení, přerušení signálu nebo podmínek spuštění. To zvyšuje bezpečnost systému a zabraňuje nepředvídatelnému chování v průmyslových kontrolních systémech.
Nedostatečná vzdálenost průchodu nebo clearance může zvýšit riziko elektrického oblouku, selhání izolace nebo neúspěch certifikace bezpečnosti, zejména v průmyslovém a lékařském zařízení s vysokým napětím.
Rychlé spínací tranzistory generují vysoký elektrický šum a rychlé napěťové přechody. Digitální izolátory pomáhají chránit nízkovoltážní řídicí obvody, zatímco zachovávají stabilní přenos signálu ovládání hradla v těchto hlučných prostředích.
