Jak fungují mikrokontroléry v aplikacích IoT?

Vzhledem k tomu, že aplikace IoT neustále rostou, výběr správného mikrokontroléru se stal důležitým rozhodnutím.Různé možnosti, jako jsou ESP32, STM32, Arduino, Raspberry Pi Pico W a Nordic nRF52, nabízejí různé silné stránky v bezdrátové konektivitě, spotřebě energie, rychlosti zpracování a podpoře vývoje.Tento článek se bude zabývat tím, jak mikrokontroléry fungují v aplikacích IoT, jejich hlavní komponenty, oblíbené modely, použití v reálném světě, běžné problémy a budoucí trendy.

Katalog

Co je mikrokontrolér v IoT

Mikrokontrolér v internetu věcí (IoT) je malý integrovaný čip určený k ovládání konkrétního elektronického zařízení.Kombinuje procesor, paměť a vstupní/výstupní rozhraní v jednom balíčku, což umožňuje zařízení spouštět naprogramované úlohy bez potřeby plného počítače.

V produktech IoT poskytuje mikrokontrolér základní inteligenci potřebnou pro vestavěný provoz.Běžně se používá v chytrých domácích zařízeních, nositelných zařízeních, průmyslových senzorech, měřičích a dalších připojených zařízeních, protože je kompaktní, cenově dostupný a vhodný pro nízkoenergetické konstrukce.

Na rozdíl od univerzálního počítače není mikrokontrolér stavěn pro těžký software nebo velké operační systémy.Jeho účelem je spolehlivě provádět vyhrazené řídicí úlohy uvnitř zařízení, často s omezenou pamětí, jednoduchým firmwarem a přímým přístupem k hardwaru.

Mikrokontroléry jsou také klasifikovány podle své bitové architektury, která ovlivňuje schopnost zpracování, manipulaci s pamětí a výkon.

• 8bitové mikrokontroléry - Pro jednoduché řídicí úlohy a levné vestavěné systémy.

• 16bitové mikrokontroléry - Poskytněte vyšší rychlost a efektivitu pro průmyslové a řídicí aplikace.

• 32bitové mikrokontroléry - Široce používané v moderních systémech IoT, protože podporují vyšší výkon zpracování, bezdrátovou komunikaci a pokročilé funkce.

• 64bitové mikrokontroléry - Pro složitější vestavěné a okrajové počítačové aplikace, které vyžadují výkonné zpracování dat a možnosti multitaskingu.

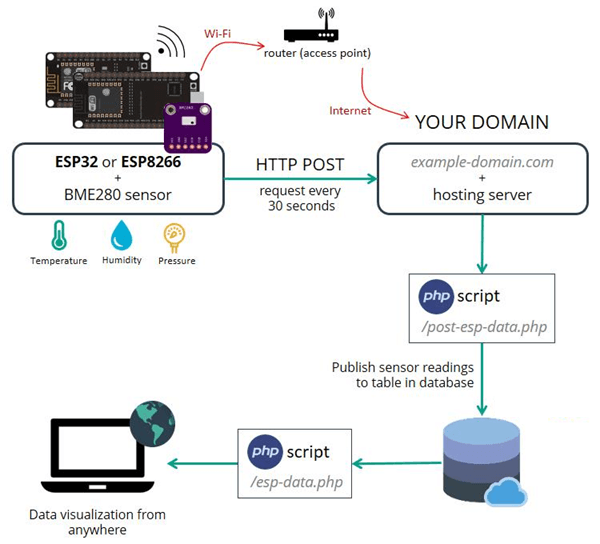

Jak fungují mikrokontroléry v aplikacích IoT

Mikrokontroléry fungují tak, že spouští firmware, který zařízení říká, co má dělat za různých podmínek.Tento firmware definuje, jak systém čte vstupy, zpracovává data, odesílá informace a spouští specifické reakce.

Operace se obvykle spustí, když mikrokontrolér přijme signály z připojených senzorů.Pokud snímač vyšle analogový signál, mikrokontrolér jej pomocí analogově-digitálního převodníku převede na digitální data, která může zpracovat firmware.

Poté mikrokontrolér aplikuje na data naprogramovanou logiku.Může zkontrolovat, zda je hodnota příliš vysoká nebo příliš nízká, odstranit nestabilní naměřené hodnoty, vypočítat výsledek nebo rozhodnout, zda je zapotřebí akce.Zařízení pro monitorování půdy může například použít údaje o vlhkosti k rozhodnutí, kdy má začít zavlažování.

Zpracovaná data pak mohou být prostřednictvím komunikačního rozhraní přenášena do jiného zařízení, mobilní aplikace nebo cloudové platformy.Stejné připojení lze také použít k přijímání vzdálených příkazů, aktualizaci nastavení nebo ke změně chování zařízení IoT.

Když je vyžadována akce, mikrokontrolér aktivuje připojený hardware, jako je relé, ovladač motoru, displej, alarm nebo kontrolka.To umožňuje zařízení IoT reagovat automaticky namísto pouhého shromažďování dat.

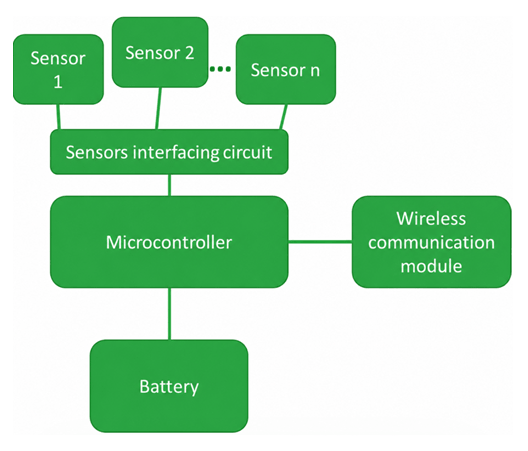

Hlavní součásti systému mikrokontrolérů IoT

Systém mikrokontroléru IoT se skládá z hardwarových bloků, které podporují snímání, řízení, komunikaci a napájení.Tyto části jsou uspořádány kolem mikrokontroléru, takže zařízení může fungovat jako kompletní vestavěný systém.

Snímací část obsahuje snímače a obvody pro úpravu signálu.Senzory detekují fyzické podmínky, zatímco propojovací obvod pomáhá stabilizovat, škálovat nebo připravit signál předtím, než se dostane do mikrokontroléru.

Řídicí část je soustředěna na samotném mikrokontroléru.Tato část ukládá firmware, spravuje časování, zpracovává vstupní a výstupní piny a koordinuje různé hardwarové bloky v systému.

Sekce komunikace poskytuje síťové připojení.V závislosti na aplikaci to může být modul Wi-Fi, Bluetooth, Zigbee, LoRa nebo mobilní modul používaný k výměně dat s blízkými zařízeními, bránami nebo online platformami.

Napájecí část dodává energii celému zařízení.Může zahrnovat baterii, regulátor napětí, nabíjecí obvod nebo obvod správy napájení, zejména v přenosných nebo vzdálených zařízeních IoT, která potřebují pracovat po dlouhou dobu.

Nejoblíbenější mikrokontroléry používané v IoT

Projekty IoT využívají různé mikrokontroléry v závislosti na ceně, spotřebě energie, bezdrátové konektivitě, potřebách zpracování a podpoře vývoje.Některé jsou lepší pro jednoduchá chytrá zařízení, zatímco jiné jsou určeny pro průmyslové řízení, nízkoenergetické snímání nebo pokročilé vestavěné systémy.

ESP32

ESP32 je jedním z nejoblíbenějších mikrokontrolérů pro IoT, protože má vestavěné Wi-Fi a Bluetooth.Je široce používán v inteligentních domácích zařízeních, bezdrátových senzorech, systémech vzdáleného monitorování a automatizačních projektech.Díky nízké ceně a silné podpoře komunity je také praktickou volbou pro začátečníky a vývojáře.

ESP8266

ESP8266 je levný Wi-Fi mikrokontrolér často používaný v jednoduchých projektech IoT.Je vhodný pro základní bezdrátové senzory, chytré přepínače a zařízení připojená ke cloudu.Ve srovnání s ESP32 má méně funkcí, ale zůstává užitečný pro cenově dostupné aplikace, které potřebují pouze připojení Wi-Fi.

STM32

Mikrokontroléry STM32 se běžně používají v průmyslových a profesionálních systémech internetu věcí.Nabízejí vysoký výpočetní výkon, možnosti s nízkou spotřebou energie a mnoho vestavěných periferií.STM32 je dobrou volbou pro aplikace, které vyžadují spolehlivé řízení, přesné časování a dlouhodobý provoz.

Arduino

Desky Arduino jsou oblíbené pro učení, prototypování a jednoduchý vývoj IoT.Snadno se programují a podporují mnoho senzorů, štítů a knihoven.Zatímco některé desky Arduino potřebují externí modul Wi-Fi nebo Bluetooth, jsou stále užitečné pro testování nápadů IoT před přechodem na konečný návrh produktu.

Raspberry Pi Pico W

Raspberry Pi Pico W je kompaktní deska mikrokontroléru s bezdrátovou podporou.Je užitečný pro nízkonákladová zařízení IoT, projekty senzorů a malé automatizační systémy.Není tak výkonný jako jednodeskový počítač Raspberry Pi, ale je vhodnější pro úlohy integrovaného řízení s nízkou spotřebou.

Severská řada nRF52

Řada Nordic nRF52 je široce používána v zařízeních Bluetooth Low Energy IoT.Je vhodný pro nositelná zařízení, sledovače zdraví, aktivační značky, bezdrátové senzory a produkty napájené bateriemi.Díky silnému výkonu při nízké spotřebě je užitečný pro zařízení, která vyžadují dlouhou výdrž baterie.

Mikrokontroléry Microchip PIC a AVR

Mikrokontroléry PIC a AVR se často používají v jednoduchých vestavěných zařízeních souvisejících s IoT.Jsou spolehlivé, levné a široce podporované v průmyslových, spotřebitelských a vzdělávacích projektech.Nejlépe se hodí pro základní řídicí úlohy, čtení senzorů a jednoduché komunikační funkce.

Aplikace mikrokontrolérů IoT v reálném světě

Inteligentní domácí automatizace

Mikrokontroléry IoT se používají v chytrých světlech, termostatech, zástrčkách, dveřních zámcích a bezpečnostních senzorech.Umožňují zařízením reagovat na pohyb, teplotu, plány nebo vzdálené příkazy z mobilní aplikace.

Průmyslový IoT

V továrnách mikrokontroléry monitorují stroje, motory, čerpadla a výrobní zařízení.Shromažďují údaje, jako jsou vibrace, teplota a tlak, aby pomohly včas odhalit problémy a zkrátit prostoje.

Chytré zemědělství

Mikrokontroléry pomáhají automatizovat zavlažování, kontrolu skleníků a monitorování půdy.Například snímač půdní vlhkosti může spustit čerpadlo pouze tehdy, když je půda suchá, což šetří vodu a zlepšuje péči o plodiny.

Nositelná a zdravotnická zařízení

Nositelná zařízení používají mikrokontroléry ke sledování srdeční frekvence, pohybu, spánku, hladiny kyslíku a tělesné teploty.Nízkoenergetické mikrokontroléry jsou zde užitečné, protože tato zařízení musí běžet dlouhou dobu na malé baterie.

Chytré energetické systémy

Inteligentní měřiče a monitory energie používají mikrokontroléry k měření spotřeby elektřiny, vody nebo plynu.Pomáhají uživatelům sledovat spotřebu, odhalovat poruchy a efektivněji řídit energii.

Monitorování životního prostředí

Mikrokontroléry IoT se používají v senzorech kvality vzduchu, meteorologických stanicích a systémech monitorování znečištění.Shromažďují údaje o životním prostředí a zasílají upozornění, když se podmínky stanou nebezpečnými.

Běžné problémy v projektech mikrokontrolérů IoT

Společný Problém	Proč? To se stává	Praktické Řešení
Krátká baterie život	Zařízení zůstává aktivní příliš dlouho nebo používá energeticky náročné bezdrátové moduly	Používejte režimy spánku, snížit frekvenci odesílání dat a zvolit senzory s nízkou spotřebou
Nestabilní Wi-Fi nebo síťové připojení	slabý signál, problémy s routerem nebo špatné umístění antény	Vylepšete anténu navrhnout, přidat logiku opětovného připojení a uložit data lokálně během odpojení
nepřesné údaje snímačů	Chudák kalibrace, elektrický šum nebo špatné umístění senzoru	Kalibrujte senzory, přidat filtrování ve firmwaru a umístit senzory mimo dosah tepla popř rušení
Pomalé zařízení odpověď	Těžký kód, slabý procesor nebo příliš mnoho úloh spuštěných najednou	Optimalizovat firmwaru, omezit zbytečné procesy a zvolit rychlejší mikrokontrolér v případě potřeby
Paměť omezení	Firmware, knihovny nebo datové protokoly překračují dostupnou paměť	Používejte lehké knihovny, odstraňte nepoužívaný kód a ukládejte velká data externě nebo v mrak
Přehřívání komponenty	Slabá síla provedení, vysoké proudové zatížení nebo omezené větrání	Používejte správně regulace napětí, kontrola jmenovitých proudů a zlepšení rozvržení desky plošných spojů nebo proudění vzduchu
Aktualizace firmwaru selhání	Přerušeno připojení, vybitá baterie nebo špatný návrh aktualizace OTA	Používejte bezpečné OTA aktualizace, zálohování firmwaru a zabránění aktualizacím, když je baterie vybitá
Bezpečnostní rizika	slabá hesla, nešifrovaná data nebo odhalený firmware	Používejte šifrování, bezpečné spouštění, silné ověřování a pravidelné aktualizace firmwaru
Ztráta dat senzoru	Selhání sítě, přerušení napájení nebo žádné místní úložiště	Přidat dočasné místní úložiště a znovu odeslat data, když se připojení vrátí
Špatná škálovatelnost	Systém funguje pro jedno zařízení, ale selhává u mnoha zařízení	Používejte efektivně protokoly jako MQTT, plánovat kapacitu cloudu a přiřazovat jedinečná ID zařízení

Mikrokontrolér vs jednodeskový počítač pro IoT

Parametr	Mikrokontrolér (MCU)	Jednodesková Počítač (SBC)
Hlavní účel	Věnováno vestavěné řídicí úlohy	Kompletní výpočetní technika a pokročilé zpracování
Operační systém	Obvykle běží bez plného OS	Běží na Linuxu resp jiné operační systémy
Doba spouštění	Velmi rychle, často během milisekund	Pomalejší, protože OS se musí načíst
Moc Spotřeba	Velmi nízký výkon použití	Vyšší výkon spotřeba
Výkon zpracování	Vhodné pro jednoduché ovládání v reálném čase	Lepší pro multitasking a náročné aplikace
Kapacita paměti	Omezená RAM a skladování	Mnohem větší RAM a skladování
V reálném čase Výkon	Vynikající pro ovládání v reálném čase	Méně spolehlivé pro přísné úkoly v reálném čase
Bezdrátové Konektivita	Některé modely včetně Wi-Fi/Bluetooth	Obvykle podporuje Wi-Fi, Bluetooth, Ethernet a USB
náklady	Nižší náklady	Vyšší náklady
Programování Složitost	Jednodušší firmware vývoj	Složitější softwarové prostředí
Nejlepší pro	senzory, automatizace, nositelná zařízení, chytrá zařízení	Edge AI, multimédia, brány, pokročilá analytika
Příklad zařízení	ESP32, STM32, Arduino	Raspberry Pi, BeagleBone, NVIDIA Jetson
Baterie Provoz	Lepší na dlouho výdrž baterie	Vybíjí baterie rychlejší
Velikost a teplo	Menší s menší vývin tepla	Větší a může vyžadují chlazení
Cloud Komunikace	Dobré pro lehká komunikace IoT	Lepší pro pokročilé cloudové a serverové aplikace

(Poznámka: Pro většinu projektů IoT je lepší mikrokontrolér, protože je levnější, menší, má nízkou spotřebu a je ideální pro senzory nebo automatizaci. Jednodeskový počítač je lepší pouze tehdy, když projekt vyžaduje náročné zpracování, video, AI nebo multitasking.)

Budoucí trendy v mikrokontrolérech IoT

Mikrokontroléry IoT jsou stále chytřejší, menší a energeticky účinnější.Budoucí zařízení budou podporovat více edge computing, což jim umožní zpracovávat data lokálně pro rychlejší odezvu a menší závislost na cloudu.

Nízkoenergetický design se bude také nadále zlepšovat, zejména pro bateriově napájené senzory a vzdálené monitorovací systémy.Zabezpečení bude také důležitější díky silnějšímu šifrování, bezpečnému spouštění a bezpečnějším aktualizacím firmwaru.Nové bezdrátové technologie jako Wi-Fi 6, Bluetooth Low Energy, LoRaWAN, Matter a celulární IoT pomohou mikrokontrolérům spolehlivěji se připojit v chytrých domácnostech, továrnách, zdravotnictví a průmyslových systémech.

Často kladené otázky [FAQ]

1. Proč jsou ve většině zařízení IoT preferovány mikrokontroléry před běžnými počítači?

Mikrokontroléry spotřebovávají mnohem méně energie, stojí méně a jsou navrženy pro specializované vestavěné řídicí úlohy.Na rozdíl od plnohodnotných počítačů se mohou rychle spustit, spolehlivě fungovat po dlouhou dobu a přímo ovládat senzory, relé, motory a komunikační moduly.

2. Co dělá ESP32 jedním z nejoblíbenějších IoT mikrokontrolérů?

ESP32 kombinuje Wi-Fi, Bluetooth, výpočetní výkon a nízkou cenu v jediném čipu.Podporuje bezdrátovou komunikaci bez potřeby dalších modulů.Jeho silná komunitní podpora a rozsáhlý knihovní ekosystém také usnadňují vývoj.

3. Jak mikrokontroléry IoT zpracovávají data ze senzorů v reálném čase?

Mikrokontroléry IoT nepřetržitě čtou signály z připojených senzorů prostřednictvím svých vstupních pinů.Pokud je výstup senzoru analogový, vestavěný analogově-digitální převodník jej převede na digitální data.Firmware poté zpracuje informace, porovná hodnoty s naprogramovanými podmínkami a rozhodne, zda by měla nastat nějaká akce, jako je zasílání výstrah nebo aktivace zařízení.

4. Které komunikační technologie se běžně používají s mikrokontroléry IoT?

Mikrokontroléry IoT běžně používají technologie Wi-Fi, Bluetooth Low Energy, Zigbee, LoRaWAN a mobilní IoT v závislosti na dosahu, rychlosti a požadavcích na napájení.Wi-Fi je široce používáno pro chytrá domácí zařízení, zatímco LoRaWAN je lepší pro systémy vzdáleného monitorování na dlouhé vzdálenosti s nízkou spotřebou energie.

5. Jak mikrokontroléry zlepšují průmyslové systémy IoT?

Mikrokontroléry pomáhají průmyslovým systémům internetu věcí monitorovat stav zařízení v reálném čase tím, že shromažďují data o vibracích, teplotě, tlaku a motoru.To umožňuje prediktivní údržbu, rychlejší detekci chyb a zkrácení prostojů stroje.Průmyslové platformy, jako je STM32, se často používají kvůli jejich spolehlivému výkonu a provozu s nízkou spotřebou.
