Pochopení MLCC kondenzátorů v moderní elektronice

Kondenzátory MLCC jsou běžně dostupné v kompaktních pouzdrech ve stylu čipu s keramickým tělem a kovovými vývody určenými pro montáž na PCB.Výběr správného MLCC není jen o výběru hodnoty kapacity.Tento článek pojednává o tom, co jsou kondenzátory MLCC, jak fungují, jejich běžné typy a velikosti, důležité elektrické vlastnosti, aplikace v reálném světě a další.

Katalog

Co je MLCC (Multi-layer Ceramic Capacitor)?

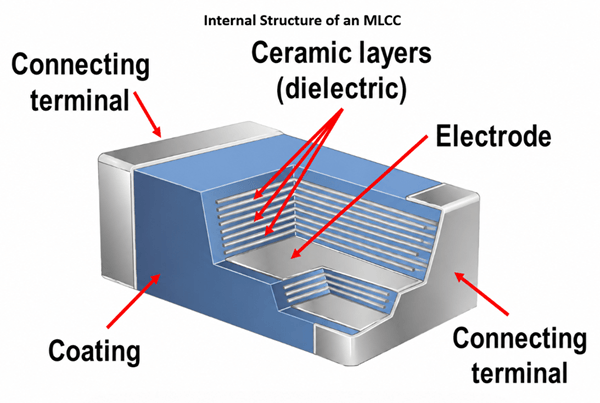

MLCC (Multi-layer Ceramic Capacitor) je typ keramického kondenzátoru vyrobený naskládáním několika tenkých keramických dielektrických vrstev s vnitřními kovovými elektrodami uvnitř jednoho kompaktního čipu.Tyto naskládané vrstvy spolupracují při ukládání elektrické energie při zachování velmi malé fyzické velikosti.

MLCC se běžně používají jako kondenzátory pro povrchovou montáž v moderních elektronických obvodech, protože mohou poskytovat relativně vysokou kapacitu, rychlou elektrickou odezvu a stabilní vysokofrekvenční výkon v kompaktních zařízeních.Jejich vícevrstvá konstrukce umožňuje paralelní provoz mnoha vrstev kondenzátorů uvnitř jednoho pouzdra, čímž se zvyšuje kapacitní hustota ve srovnání s jednovrstvými keramickými kondenzátory.

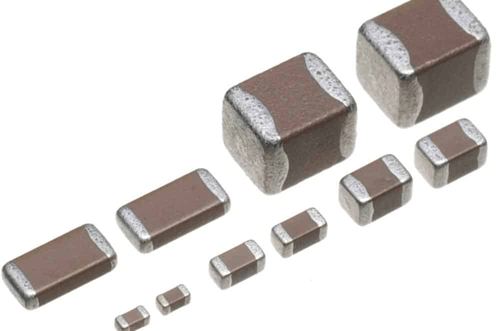

Většina MLCC jsou pravoúhlé čipové komponenty s kovovými zakončeními na obou koncích pro přímou montáž PCB.Uvnitř čipu jsou střídající se keramické vrstvy a elektrody naskládány, lisovány a spékány při vysoké teplotě za vzniku pevné monolitické struktury.Kvůli této konstrukci se MLCC také nazývají monolitické keramické kondenzátory.

Jak fungují kondenzátory MLCC v elektronických obvodech

Kondenzátory MLCC fungují tak, že ukládají elektrický náboj mezi jejich vnitřní elektrody a keramické dielektrické vrstvy.Když se na svorky kondenzátoru přivede napětí, vytvoří se uvnitř keramického materiálu elektrické pole, které umožňuje MLCC velmi rychle ukládat a uvolňovat elektrickou energii během provozu obvodu.

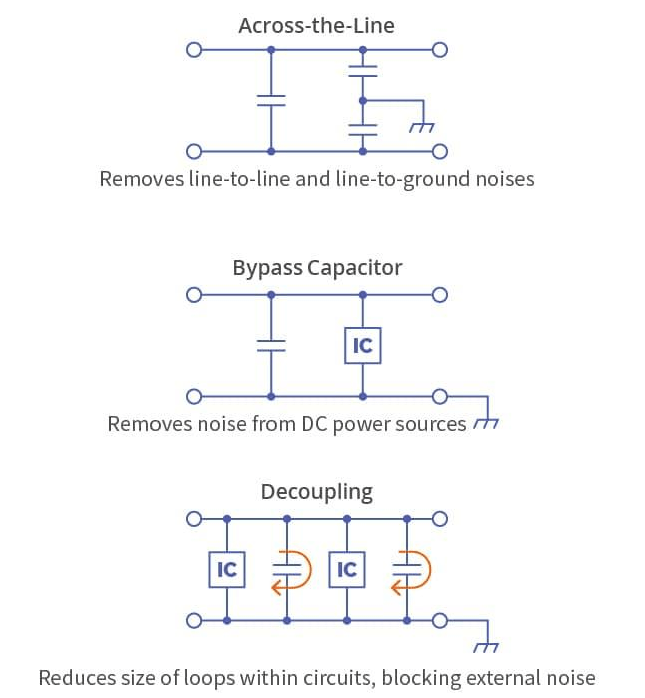

V praktických elektronických obvodech se kondenzátory MLCC používají hlavně pro filtrování šumu, obcházení a oddělování, jak je znázorněno na obrázku níže.Tyto funkce pomáhají udržovat stabilní napětí a snižují nežádoucí elektrické rušení, které může ovlivnit citlivé elektronické součástky.

V aplikacích pro filtrování napříč linkami kondenzátory pomáhají potlačit šum mezi linkami a linkami a zemí generovaný spínacími obvody nebo externím elektrickým rušením.To zlepšuje kvalitu signálu a snižuje elektromagnetický šum v energetických systémech.

V konfiguracích s obtokovým kondenzátorem je MLCC připojen blízko k napájecímu kolíku integrovaného obvodu, aby se odstranil vysokofrekvenční šum ze stejnosměrného napájecího zdroje.Kondenzátor poskytuje krátkou cestu pro nežádoucí šumové signály k zemi a zároveň umožňuje IC přijímat čistší a stabilnější napájení.

V odpojovacích aplikacích kondenzátory MLCC snižují kolísání napětí způsobené rychlým přepínáním uvnitř integrovaných obvodů.Když IC náhle požaduje proud, blízký MLCC rychle uvolní uloženou energii, aby stabilizoval místní napájecí napětí.To pomáhá předcházet nestabilitě signálu, chybám časování a nechtěnému šumu mezi blízkými obvody.

Protože MLCC mají velmi nízký ESR (ekvivalentní sériový odpor) a ESL (ekvivalentní sériová indukčnost), mohou extrémně rychle reagovat na vysokofrekvenční šum a přechodové proudové špičky.Díky tomu jsou vysoce účinné v procesorech, mikrokontrolérech, RF obvodech, spínaných zdrojích napájení, komunikačních zařízeních a vysokorychlostních digitálních systémech.

Aby se zlepšil výkon filtrování v různých frekvenčních rozsazích, technici často umisťují více kondenzátorů MLCC s různými hodnotami kapacity paralelně blízko kritických integrovaných obvodů a napájecích kolejnic.

Vysvětlení typů dielektrik MLCC

Dielektrický materiál použitý uvnitř MLCC výrazně ovlivňuje jeho elektrický výkon, stabilitu, kapacitní rozsah a provozní spolehlivost.Různé typy dielektrik jsou navrženy pro různé aplikace, a proto je výběr správného dielektrika MLCC důležitý při návrhu elektronických obvodů.

Dielektrika MLCC se obecně dělí do dvou hlavních kategorií: kondenzátory třídy 1 a třídy 2.

Kondenzátory třídy 1 MLCC

MLCC třídy 1 jsou navrženy pro vysoce stabilní a přesné aplikace.Nejběžnější typy dielektrik třídy 1 jsou C0G a NP0.Tyto kondenzátory udržují velmi stabilní kapacitu při změnách teploty, napětí a frekvence.

Kvůli jejich nízkým elektrickým ztrátám a minimálnímu kapacitnímu driftu se MLCC třídy 1 běžně používají v RF obvodech, oscilátorech, rezonančních obvodech, filtrech a časovacích aplikacích, kde je přesnost rozhodující.

MLCC třídy 1 však obvykle poskytují nižší hodnoty kapacity ve srovnání s kondenzátory třídy 2 a jsou obecně dražší.

Kondenzátory třídy 2 MLCC

MLCC třídy 2 jsou optimalizovány pro vyšší kapacitní hustotu a kompaktní velikost.Mezi běžné typy dielektrik patří X7R, X5R, Y5V a Z5U.Tyto kondenzátory jsou široce používány ve filtrování napájení, bypassu, oddělování a v elektronických obvodech pro všeobecné použití.

X7R a X5R nabízejí vyváženou kombinaci hodnoty kapacity, teplotní stability a nákladů, což z nich dělá jedny z nejběžněji používaných typů MLCC dielektrik v moderní elektronice.

Y5V a Z5U mohou dosáhnout velmi vysoké kapacity v malých pouzdrech, ale jejich kapacita se výrazněji mění s teplotou a použitým napětím.Z tohoto důvodu se obvykle používají v méně kritických aplikacích, kde není vyžadována vysoká přesnost.

Vlastnosti X7R vs X5R vs C0G

Kondenzátory C0G poskytují nejlepší elektrickou stabilitu a nejnižší ztrátové charakteristiky, ale jejich kapacitní hodnoty jsou obvykle mnohem menší.Kondenzátory X7R a X5R podporují mnohem vyšší hodnoty kapacity a jsou vhodnější pro filtrační a napájecí aplikace.

Kondenzátory X7R mohou pracovat v širším teplotním rozsahu než kondenzátory X5R, zatímco X5R často umožňuje mírně vyšší kapacitní hustotu v menších velikostech.Volba mezi těmito typy dielektrik závisí na požadované stabilitě, provozní teplotě, citlivosti obvodu a dostupném prostoru na desce plošných spojů.

Běžné velikosti a rozměry balíčků MLCC

Kondenzátory MLCC jsou k dispozici v mnoha velikostech balení, aby podporovaly různé požadavky na obvody, rozložení desek plošných spojů a miniaturizované elektronické návrhy.Velikost pouzdra určuje fyzické rozměry kondenzátoru a může ovlivnit rozsah kapacity, jmenovité napětí, schopnost manipulace s proudem a mechanickou pevnost.

Menší MLCC se běžně používají v chytrých telefonech, nositelných zařízeních, tabletech a kompaktní elektronice, kde je prostor PCB omezený.Větší velikosti balení se často používají v napájecích zdrojích, automobilových systémech a průmyslové elektronice, které vyžadují vyšší kapacitu nebo jmenovité napětí.

Nejběžnější velikosti balíčků MLCC jsou uvedeny níže.

imperiální Velikost	Metrické Velikost	Typické Aplikace
0201	0603	Ultra kompaktní mobilní zařízení
0402	1005	Smartphony a přenosná elektronika
0603	1608	Univerzální obvody
0805	2012	Filtrování napájení a oddělení
1206	3216	vyšší kapacitní aplikace
1210	3225	Napájení a průmyslové systémy

Jak se velikost balení zvyšuje, kondenzátory MLCC mohou obecně podporovat:

• Vyšší hodnoty kapacity

• Vyšší jmenovité napětí

• Lepší odvod tepla

• Zlepšená mechanická odolnost

Větší kondenzátory však také vyžadují více místa na desce plošných spojů.Inženýři často při výběru MLCC pro návrh vyvažují velikost balení, elektrický výkon, spolehlivost a omezení rozložení desky.Moderní elektronické produkty se nadále prosazují směrem k menším velikostem balení MLCC, aby podporovaly tenčí a kompaktnější zařízení při zachování vysokého elektrického výkonu.

Důležité elektrické vlastnosti kondenzátorů MLCC

Elektrické charakteristiky MLCC ovlivňují, jak se kondenzátor chová v reálných obvodech, zejména při filtrování, oddělení, stabilitě napětí a vysokofrekvenčním provozu.

Hodnota kapacity

Hodnota kapacity se vztahuje k množství elektrického náboje, který může MLCC uložit.Obvykle se měří v pikofaradech, nanofaradech nebo mikrofaradech.V obvodu tato hodnota ovlivňuje, jak dobře může kondenzátor vyhlazovat změny napětí, filtrovat šum nebo podporovat náhlé požadavky na proud z blízkých součástí.

Hodnota kapacity MLCC závisí na jeho dielektrickém materiálu, vnitřní ploše elektrody, počtu keramických vrstev a velikosti balení.Větší MLCC nebo kondenzátory s více vnitřními vrstvami mohou obvykle poskytnout vyšší kapacitu, zatímco menší pouzdra jsou často vybírána, když je prostor PCB omezený.

Tolerance kapacity

Tolerance kapacity ukazuje, jak moc se může skutečná kapacita lišit od jmenovité hodnoty vytištěné v datovém listu.Například MLCC dimenzovaný na 1 µF s tolerancí ±10 % může mít skutečnou kapacitu mírně nad nebo pod touto hodnotou.

Tato charakteristika je důležitá, protože některé obvody potřebují pro správnou funkci velmi přesnou kapacitu.RF obvody, oscilátory, filtry a časovací obvody často vyžadují přísnější hodnoty tolerance.Pro obecné bypassy a decoupling je obvykle přijatelná širší tolerance, protože hlavní úlohou kondenzátoru je redukce šumu a stabilizace napětí.

Jmenovité napětí a snížení výkonu

Jmenovité napětí je maximální napětí, které může MLCC bezpečně zvládnout během provozu.Pokud použité napětí překročí tuto hodnotu, může dojít k namáhání dielektrického materiálu, což může snížit spolehlivost nebo způsobit poruchu.

Ve skutečném návrhu obvodů inženýři často používají snížení napětí.To znamená zvolit MLCC s jmenovitým napětím vyšším, než je skutečné napětí obvodu.Například 25V MLCC lze použít v 12V obvodu pro zajištění bezpečnější provozní rezervy.Odlehčení pomáhá zlepšit dlouhodobou spolehlivost, zejména v automobilových, průmyslových a napájecích aplikacích.

DC Efekt zkreslení

DC bias effect je jedním z nejdůležitějších reálných chování kondenzátorů MLCC.U mnoha dielektrik třídy 2, jako jsou X5R a X7R, efektivní kapacita klesá, když je aplikováno stejnosměrné napětí.

To znamená, že kondenzátor označený jako 10 µF může během skutečného provozu dodávat mnohem menší kapacitu.Efekt je silnější u malých velikostí balení a vysokokapacitních MLCC.Z tohoto důvodu inženýři často kontrolují křivky stejnosměrného zkreslení v datovém listu a mohou vybrat vyšší hodnotu kapacity, než obvod teoreticky vyžaduje.

ESR

ESR, neboli ekvivalentní sériový odpor, je malý vnitřní odpor uvnitř kondenzátoru.Nižší ESR umožňuje MLCC rychle reagovat na aktuální změny a snižuje energetické ztráty během provozu.

Kondenzátory MLCC mají obvykle mnohem nižší ESR než elektrolytické kondenzátory.Díky tomu jsou účinné pro vysokofrekvenční filtrování, spínání napájecích zdrojů, RF obvody a oddělování v blízkosti napájecích kolíků IC.Nízké ESR také pomáhá snižovat tvorbu tepla a zlepšuje účinnost okruhu.

ESL

ESL neboli ekvivalentní sériová indukčnost je malá nežádoucí indukčnost způsobená vnitřní strukturou kondenzátoru a jeho vývody.Při vysokých frekvencích může ESL ovlivnit, jak dobře kondenzátor filtruje hluk.

MLCC mají obvykle nízkou ESL kvůli jejich kompaktní vícevrstvé struktuře a krátkým proudovým drahám.Díky tomu jsou vhodné pro vysokorychlostní digitální obvody, procesory, komunikační zařízení a RF systémy, kde je potřeba rychlé potlačení šumu.

Teplotní charakteristiky

Teplotní charakteristiky popisují, jak se mění kapacita při změně provozní teploty.Různé dielektrické materiály se při teplotním namáhání chovají odlišně.

C0G MLCC nabízejí vynikající teplotní stabilitu a používají se v přesných obvodech.Kondenzátory X7R a X5R poskytují vyšší kapacitu, ale umožňují větší změny kapacity s teplotou.Kondenzátory Y5V a Z5U mohou nabídnout vysokou kapacitu v malých velikostech, ale jejich teplotní stabilita je mnohem slabší.

Frekvenční charakteristiky

Frekvenční charakteristiky popisují, jak se MLCC chová při změnách frekvence signálu.Kondenzátory MLCC jsou široce používány ve vysokofrekvenčních obvodech, protože mají nízké ESR a nízké ESL.

Při vysokých frekvencích mohou MLCC pomoci odstranit nežádoucí šum, stabilizovat napájecí kolejnice a podporovat čistý provoz signálu.To je důvod, proč se běžně používají ve spínacích regulátorech, RF modulech, procesorech, GPU a komunikačních obvodech.

Izolační odpor

Izolační odpor měří, jak dobře dielektrický materiál zabraňuje úniku proudu mezi vnitřními elektrodami.Vyšší izolační odpor znamená, že kondenzátor může držet náboj efektivněji s menším únikem.

To je důležité u nízkoenergetických obvodů, zařízení napájených bateriemi, časovacích obvodů a přesných analogových systémů.Špatný izolační odpor může zvýšit ztrátu výkonu a snížit přesnost obvodu.

Charakteristika stárnutí

Charakteristiky stárnutí popisují, jak se kapacita mění v průběhu času.Některé MLCC, zejména typy třídy 2, jako jsou X7R a X5R, postupně ztrácejí kapacitu kvůli změnám v keramickém dielektrickém materiálu.

Kondenzátory C0G mají velmi nízké stárnutí a zůstávají stabilní po dlouhou dobu.MLCC třídy 2 nabízí vyšší kapacitu, ale konstruktéři musí počítat se stárnutím, když je důležitá dlouhodobá stabilita kapacity.

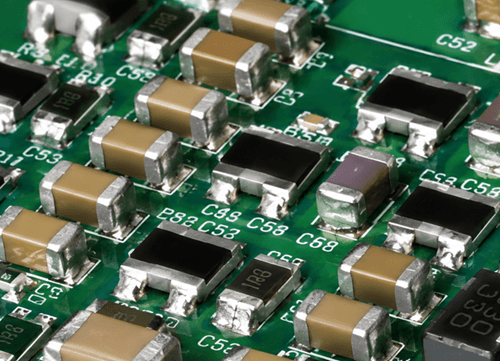

Aplikace MLCC v reálných elektronických systémech

Smartphony a mobilní zařízení

Smartphony, tablety a nositelná zařízení používají velké množství kondenzátorů MLCC pro řízení spotřeby, filtrování signálu, RF komunikaci a oddělování procesoru.Díky malým rozměrům balení jsou ideální pro kompaktní elektronické konstrukce.

Napájecí zdroje a DC-DC měniče

MLCC se běžně používají ve spínaných napájecích zdrojích a DC-DC měničích pro snížení zvlnění napětí, stabilizaci výstupního napětí a filtrování vysokofrekvenčního šumu generovaného během spínací operace.

Počítačové základní desky a GPU

Moderní základní desky a grafické karty používají kondenzátory MLCC v blízkosti CPU, GPU a paměťových čipů k udržení stabilní dodávky energie během vysokorychlostního zpracování a rychlých změn proudu.

Automobilová elektronika

Automobilové systémy používají MLCC v řídicích jednotkách motoru, informačních a zábavních systémech, modulech ADAS, senzorech a napájecích systémech elektrických vozidel.MLCC automobilové třídy jsou navrženy tak, aby vydržely vibrace, teplo a drsné provozní podmínky.

Průmyslová zařízení

Průmyslové řídicí systémy, robotika a automatizační zařízení využívají kondenzátory MLCC pro filtrování signálu, stabilizaci výkonu a potlačení elektromagnetického šumu ve vysoce spolehlivých prostředích.

RF a komunikační obvody

RF moduly, bezdrátová komunikační zařízení a anténní systémy používají MLCC kvůli jejich nízkým charakteristikám ESR a ESL, které pomáhají zlepšit výkon vysokofrekvenčního signálu.

Spotřební elektronika

Televize, herní konzole, kamery, audio systémy a domácí spotřebiče používají kondenzátory MLCC pro filtrování, časování a stabilní výkon v kompaktních elektronických obvodech.

Lékařská elektronika

Lékařská zařízení, jako jsou pacientské monitory, přenosná diagnostická zařízení a zobrazovací systémy, používají MLCC kvůli jejich spolehlivosti, kompaktní velikosti a stabilnímu elektrickému výkonu.

AI servery a datová centra

Vysoce výkonné servery a výpočetní systémy s umělou inteligencí využívají velké množství kondenzátorů MLCC pro podporu rychlých procesorů, dodávky vysokého proudu a stabilního provozu ve vysokorychlostních výpočetních prostředích.

MLCC vs jiné kondenzátory

Parametr	MLCC	Elektrolytické Kondenzátor	Tantal Kondenzátor	Film Kondenzátor
Stavebnictví Materiál	Keramické dielektrikum	Tekutý elektrolyt	Oxid tantalu	Plastová fólie dielektrikum
Polarita	Nepolarizované	Obvykle polarizované	Polarizované	Nepolarizované
Fyzická velikost	Velmi kompaktní	Větší	Kompaktní	Větší
Kapacita Rozsah	Nízká až střední/vysoké	Velmi vysoká	Střední až vysoká	Nízká až střední
ESR	Velmi nízké	vyšší	Nízká	Nízká
ESL	Velmi nízké	Mírný	Nízká	Mírný
Vysokofrekvenční Výkon	Výborně	Omezené	Dobře	Dobře
Napětí Stabilita	Ovlivněno DC zaujatost	Stabilnější	Stabilní	Velmi stabilní
Teplota Stabilita	Záleží na dielektrický typ	Mírný	Dobře	Výborně
Stárnutí Charakteristika	Typy 2. třídy může stárnout	Elektrolyt časem degraduje	Stabilní	Velmi nízké stárnutí
Celý život	Dlouhé	Omezeno sušení elektrolytu	Dlouhé, pokud správně použitý	Dlouhé
Chování při selhání	Praskání popř zkrat	Elektrolyt úniku nebo vysychání	Může krátce selhat pokud je přetížený	Obvykle otevřené selhání
Přesnost Aplikace	C0G vhodné	Není ideální	Mírný	Výborně
Napájení Filtrování	Dobré pro vysoké frekvence	Vynikající pro hromadné filtrování	Dobře	Mírný
RF aplikace	Výborně	Chudák	Mírný	Dobře
Typické Aplikace	oddělení, filtrování, RF obvody	Hromadná energie úložiště, napájecí zdroje	Kompaktní výkon obvody	zvuk, přesné vysokonapěťové obvody
náklady	Nízká až střední	Nízká	Střední až vysoká	Mírný
Hlavní výhoda	Malé rozměry a vysokofrekvenční výkon	Velmi vysoká kapacitní	Stabilní kapacita v kompaktní velikosti	Výborně stabilita a přesnost
Hlavní omezení	DC zkreslení ztráta kapacity	Větší velikost a kratší životnost	Polarita citlivost	Větší fyzické velikost

MLCC Průmyslová tržní poptávka

Globální poptávka po kondenzátorech MLCC stále roste, protože moderní elektronická zařízení vyžadují menší, rychlejší a spolehlivější komponenty.S tím, jak se technologie jako 5G, elektrická vozidla, servery AI a zařízení internetu věcí neustále rozšiřují, rychle roste i potřeba vysoce výkonných kondenzátorů MLCC.

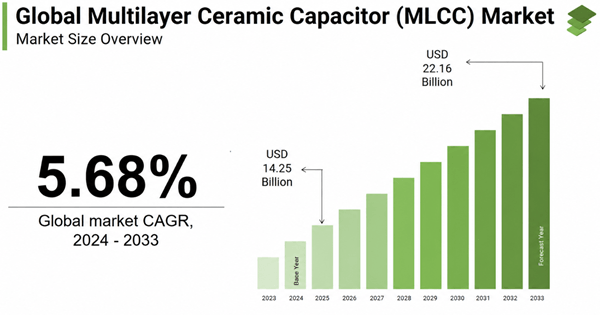

Obrázek ukazuje předpokládaný růst globálního trhu MLCC od roku 2024 do roku 2033. Očekává se, že trh poroste z přibližně 14,25 miliardy USD v roce 2025 na přibližně 22,16 miliardy USD do roku 2033 se složenou roční mírou růstu (CAGR) asi 5,68 %.Tento stálý nárůst odráží rostoucí poptávku po kompaktních a vysokokapacitních elektronických součástkách v moderních průmyslových odvětvích.

Jedním z největších přispěvatelů k poptávce MLCC je automobilový průmysl, zejména elektrická vozidla a systémy ADAS, které vyžadují velké množství kondenzátorů pro řízení napájení, bateriové systémy, senzory a komunikační moduly.Základnové stanice 5G a datová centra AI navíc využívají elektronické obvody s vysokou hustotou, které vyžadují stabilní dodávku energie a vysokofrekvenční filtrování, což zvyšuje využití kondenzátorů MLCC v pokročilých elektronických systémech.

Často kladené otázky [FAQ]

1. Proč kondenzátory MLCC někdy produkují slyšitelný šum v elektronických zařízeních?

Některé kondenzátory MLCC mohou produkovat slyšitelný šum kvůli piezoelektrickému jevu uvnitř keramického dielektrického materiálu.Při použití vysokofrekvenčního napětí se keramické vrstvy mírně roztahují a smršťují a vytvářejí mechanické vibrace.V některých obvodech, jako jsou DC-DC konvertory nebo regulátory výkonu, mohou být tyto vibrace dostatečně silné, aby vytvořily bzučivý nebo kvílivý zvuk.

2. Proč je často paralelně zapojeno více kondenzátorů MLCC s různými hodnotami kapacity?

Inženýři často zapojují několik kondenzátorů MLCC paralelně, protože různé hodnoty kapacity fungují lépe v různých frekvenčních rozsazích.Menší kondenzátory zvládají velmi vysokofrekvenční šum, zatímco větší kondenzátory poskytují lepší nízkofrekvenční filtraci a ukládání energie.Tato kombinace zlepšuje celkovou stabilitu napájení a výkon filtrování.

3. Jak může poškození flexu PCB ovlivnit kondenzátory MLCC?

Ohýbání desek plošných spojů může způsobit mechanické namáhání kondenzátorů MLCC, zejména větších velikostí balení.Nadměrné ohýbání může prasknout keramické těleso nebo vnitřní elektrody, což vede ke snížení kapacity, přerušovanému provozu nebo selhání zkratu.Správné rozložení desek plošných spojů a montážní techniky pomáhají toto riziko snížit.

4. Proč se v automobilové elektronice používají kondenzátory MLCC s měkkým zakončením?

MLCC s měkkým zakončením obsahují flexibilní vodivé vrstvy, které absorbují mechanické namáhání a vibrace.To pomáhá zabránit praskání způsobenému tepelnou roztažností, ohýbáním desky nebo drsnými provozními podmínkami v automobilech.Jsou široce používány v elektrických vozidlech a bezpečnostních automobilových systémech.

5. Jak ovlivňuje vlastní rezonanční frekvence výkon kondenzátoru MLCC?

Každý kondenzátor MLCC má vlastní rezonanční frekvenci, kde se jeho kapacitní reaktance a indukční reaktance vyrovnají.V blízkosti této frekvence poskytuje kondenzátor nejlepší filtrační výkon.Nad vlastní rezonanční frekvencí se kondenzátor začne chovat spíše jako induktor, což snižuje jeho účinnost pro potlačení šumu.

6. Jak cyklování teplot a tepelné namáhání ovlivňují spolehlivost MLCC?

Opakované zahřívání a ochlazování může způsobit tepelné napětí uvnitř keramických vrstev a pájených spojů kondenzátoru MLCC.V průběhu času může toto namáhání vést k praskání nebo snížené spolehlivosti, zejména v automobilovém a průmyslovém prostředí, kde jsou běžné velké změny teplot.

7. Proč kondenzátory MLCC nahrazují některé elektrolytické kondenzátory v moderní elektronice?

Moderní kondenzátory MLCC mohou dosáhnout vyšších kapacitních hodnot v kompaktních velikostech a zároveň nabízejí nižší ESR a lepší vysokofrekvenční výkon než elektrolytické kondenzátory.To umožňuje mnoha kompaktním zařízením, jako jsou smartphony, tablety a ultratenké notebooky, snížit prostor na desce a zlepšit energetickou účinnost.

8. Jaké faktory by měli inženýři zvážit při výběru kondenzátoru MLCC pro spínaný zdroj?

Inženýři obvykle berou v úvahu hodnotu kapacity, jmenovité napětí, efekt DC zkreslení, ESR, ESL, schopnost zvlnění proudu, velikost pouzdra a rozsah provozních teplot.Tyto faktory přímo ovlivňují filtrační výkon, stabilitu napětí, účinnost a dlouhodobou spolehlivost spínaných napájecích obvodů.
