Terminologie ADC a DAC: Klíčové pojmy a výkonnostní parametry

Analogově-digitální převodníky (ADC) a digitálně-analogové převodníky (DAC) fungují jako most mezi analogovým světem, kde existují skutečné signály, jako je zvuk, teplota a napětí, a digitálním světem, kde je informace zpracovávána a ukládána. Tento článek vysvětluje nejdůležitější terminologii ADC a DAC používanou v reálných obvodech. Každý termín hraje roli v tom, jak převodník zpracovává signály ze skutečného světa, zejména v aplikacích, jako jsou komunikační systémy, zpracování zvuku, senzory a průmyslová elektronika.

Katalog

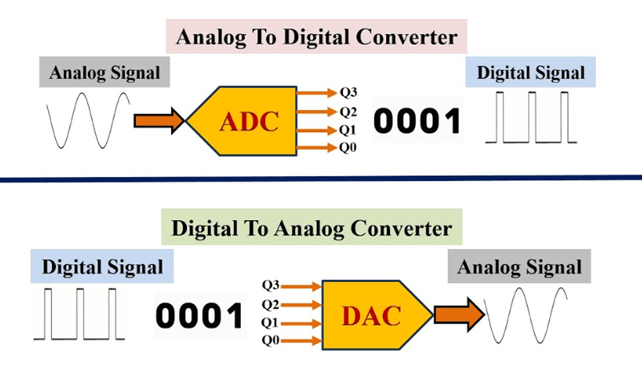

Terminologie ADC a DAC v reálných obvodech

Doba akvizice

Doba akvizice je období potřebné pro nabití interního vzorkovacího kondenzátoru ADC a ustálení na vstupním napětí po přepnutí z režimu track na hold. V praktickém návrhu ADC to není jen zpoždění—určuje, zda je vzorkovaná hodnota přesná nebo zkreslená.

To je důležité, protože pokud se vstupní signál mění rychleji, než doba akvizice umožňuje, kondenzátor se plně neustálí, což vyvolává chyby konverze. V systémech rychlého sběru dat, jako jsou systémy řízení motorů nebo RF vzorkování, nedostatečná doba akvizice vede k deformaci vlnového tvaru a nesprávné digitální reprezentaci. Návrháři musí sladit dobu akvizice s impedancí vstupního zdroje a vzorkovací frekvencí, aby udrželi přesnost.

Aliasing

Aliasing je chyba vzorkování, která nastává, když je signál vzorkován pod Nyquistovou frekvencí. Vysokofrekvenční složky jsou „přehnuty“ do nižších frekvencí, což vytváří falešné signály, které ve skutečnosti na vstupu nebyly.

To je kritické v reálných systémech, protože aliasing nelze opravit po konverzi. Například, v audio systémech produkuje nežádoucí tóny, zatímco v senzorových systémech vytváří klamné měření. Proto jsou před ADC vyžadovány filtry proti aliasingu, aby odstranily frekvence nad polovinou vzorkovací frekvence.

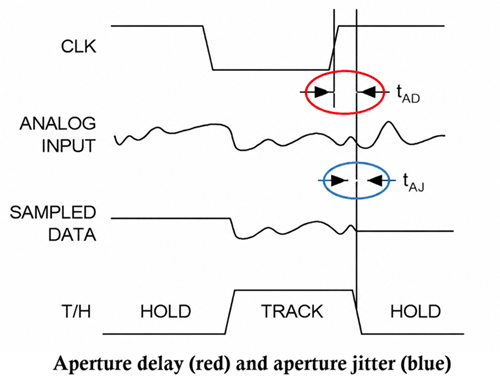

Zpoždění apertury

Zpoždění apertury je časový rozdíl mezi hranou vzorkovacího hodinového signálu a přesným okamžikem, kdy ADC zachytí vstupní signál.

V reálných obvodech se toto zpoždění stává důležitým při měření rychle se měnících signálů. I malé zpoždění může způsobit fázové chyby mezi kanály v mnohakanalových systémech, což vede k nepřesné časové analýze v aplikacích, jako jsou osciloskopy nebo komunikační přijímače.

Jitter apertury

Jitter apertury se týká náhodných variací v okamžiku vzorkování. Na rozdíl od pevného zpoždění, jitter zavádí nejistotu, kdy k vzorkování dochází.

Je to obzvlášť kritické při vysokých vstupních frekvencích, protože časová nejistota se přímo překládá na šum napětí. V RF a vysokorychlostních ADC může jitter apertury výrazně zhoršit SNR, což omezuje dosažitelnou rozlišení, i když má ADC vysokou hloubku bitů.

Binární kódování (unipolární)

Binární kódování v unipolárních ADC mapuje pouze kladná vstupní napětí do digitálních hodnot, obvykle od 0 do plné škály.

Je široce používáno v systémech s jedním napájením, jako jsou senzory napájené z baterií. Omezení je, že záporné signály nelze přímo reprezentovat, což vyžaduje posun úrovně nebo polarizaci.

Bipolární vstup

Bipolární vstup umožňuje signálům kolísat nad a pod referenční úrovní (často zemí nebo střední hodnotou napájení). To je nezbytné v diferenciálních systémech, jako jsou audio, instrumentační zesilovače a průmyslové senzory, protože zachovává jak pozitivní, tak negativní informace o vlnovém tvaru bez zkreslení nebo ořezání.

Odolnost proti společnému módu (CMR)

Společný režim potlačení popisuje, jak dobře diferencovaný systém ignoruje identické signály objevující se na obou vstupech. V reálných ADC systémech je vysoký CMR důležitý, protože šum často vstupuje do obou signálových linií rovnoměrně (např. EMI). Vysoký poměr CMR zajišťuje, že je převeden pouze diferencovaný signál, což zlepšuje přesnost v hlučných průmyslových prostředích.

Crosstalk

Crosstalk je nežádoucí propojení signálu mezi sousedními kanály v multi-kanálových ADC/DAC systémech. Je důležité v hustých PCB uspořádáních, kde signály vysokých frekvencí mohou interferovat se sousedními kanály. To snižuje přesnost měření v systémech jako jsou vícesenzorové pole, audio mixéry a komunikační základnové stanice.

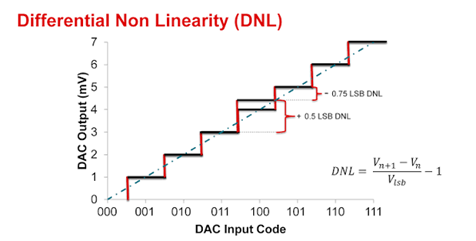

Diferenciální nelinearita (DNL)

DNL měří, jak moc se každý krok ADC odchyluje od ideálního 1 LSB přírůstku. V praktických termínech určuje, zda se výstup ADC plynule přechází, nebo zda chybí kódy. Vysoké DNL způsobuje nerovnoměrné rozlišení a může vytvářet zkreslení v přesných měřicích systémech, jako jsou digitální přístroje.

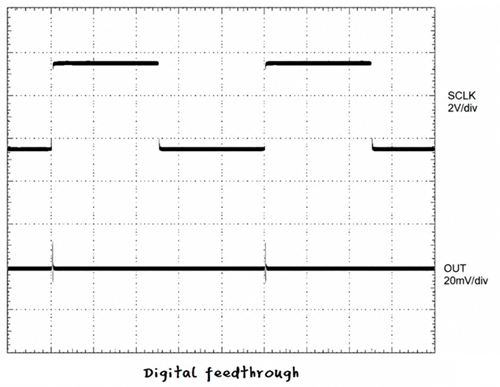

Digitální průnik

Digitální průnik je šum objevující se na výstupu DAC v důsledku interního digitálního přepínání. Je důležitý v smíšených signálových systémech, protože rychlé digitální přechody mohou procházet do analogového výstupu a vytvářet vrcholy, které snižují čistotu signálu, zejména v audio a generovacích systémech vln.

Dynamický rozsah

Dynamický rozsah je poměr mezi nejmenším detekovatelným signálem a největším nedistorzovaným signálem. Vyšší dynamický rozsah umožňuje systému měřit slabé signály v přítomnosti silných signálů, což je kritické v radaru, lékařském zobrazování a audio zpracování.

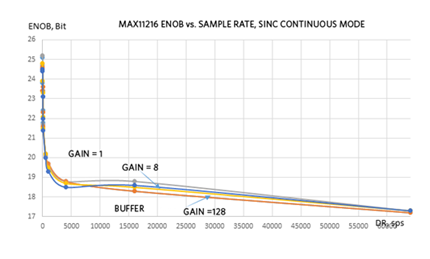

Efektivní počet bitů (ENOB)

ENOB představuje reálné využitelné rozlišení ADC po zohlednění šumu a zkreslení. I když je ADC ohodnocen na 12 nebo 16 bitů, reálné ENOB je často nižší kvůli tepelnému šumu, jitteru a nelinearitě. To dělá z ENOB praktičtější ukazatel výkonu než nominální rozlišení.

Efektivní hodnota (RMS)

RMS (střední kvadratická hodnota) je ekvivalentní DC hodnota AC signálu, která reprezentuje jeho výkonový obsah. Používá se v ADC/DAC systémech k vyhodnocení síly signálu v výkonové elektronice, audio a senzorových systémech.

Šířka pásma plného výkonu

To definuje maximální vstupní frekvenci, při které může ADC stále zpracovávat plnohodnotný signál bez významného útlumu. Klíčové v vysokofrekvenčních aplikacích, protože i když je vzorkovací frekvence vysoká, omezení analogového předního konce mohou snižovat použitelnou šířku pásma.

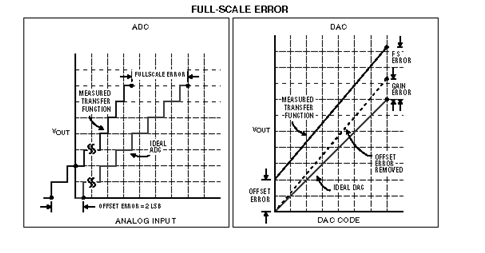

Chyba plného rozsahu

Chyba plného rozsahu je odchylka mezi skutečným výstupem a ideálním maximálním výstupem. Přímo ovlivňuje přesnost kalibrace v měřicích systémech a musí být opravena v přesných ADC aplikacích.

Chyba zisku plného rozsahu

Toto je chyba měřítka napříč celým rozsahem přenosové funkce. Ovlivňuje, jak přesně se vstupní napětí mapuje na digitální výstup a často se koriguje pomocí kalibračních koeficientů.

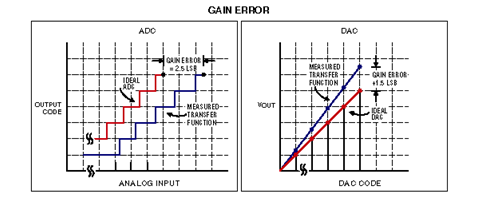

Chyba zisku

Chyba zisku měří odchylku ve sklonech mezi skutečnou a ideální přenosovou funkcí. Ve skutečných systémech vede k proporcionálním měřicím nepřesnostem napříč všechny úrovně vstupu.

Drift chyby zisku

Drift chyby zisku popisuje, jak se zisk mění s teplotou. Kritické v průmyslových prostředích, kde může variace teploty vést k dlouhodobé nestabilitě měření.

Konzistence zisku

Konzistence zisku zajišťuje, že více ADC kanálů produkuje identické chování zesílení. Je nezbytné v multi-kanálových systémech, jako jsou fázové pole a vícesenzorové měřicí platformy.

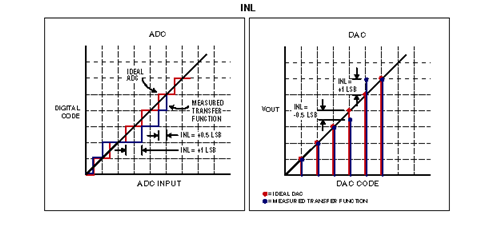

Integrační nelinearita (INL)

INL měří, jak daleko se přenosová funkce ADC odchyluje od ideální přímky po odstranění chyb offsetu a zesílení. Přímo ovlivňuje přesnost a linearitu, což z něj činí jednu z nejdůležitějších specifikací v přesných ADC.

Intermodulační zkreslení (IMD)

IMD se vyskytuje, když se více signálů mísí kvůli nelineárnímu chování, což produkuje nežádoucí frekvenční komponenty.

Nejmeno významný bit (LSB)

LSB je nejmenší změna napětí, která odpovídá jedné změně stupně v digitálním výstupu. Definuje granularitu rozlišení a určuje, jak jemně může ADC rozlišit malé variace signálu.

Výstup pro detekci zátěže

Detekce zátěže měří napětí nebo proud přímo na zátěži místo na zdroji. Tím se zlepšuje přesnost regulace v energetických systémech tím, že kompenzuje za úbytky napětí přes kabeláž.

Přechod MSB

Nejdůležitější přepínací událost v DAC, kdy se nejvýznamnější bit změní stav, což často způsobuje výstupní chyby.

Nejméně významný bit (MSB)

Nejtěžší bit v binárním čísle, odpovědný za největší příspěvek k výstupní hodnotě.

Násobící DAC

DAC, který používá externí analogový referenční signál, což mu umožňuje digitálně měřit AC signály.

Nyquistova frekvence

Nejvyšší frekvence, která může být přesně vzorkována bez aliasingu, rovná se polovině vzorkovací frekvence.

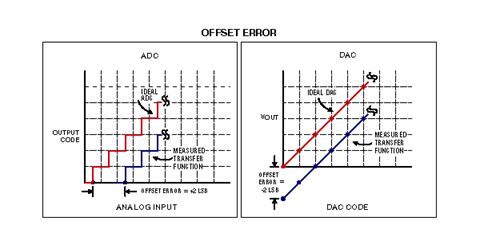

Chyba offsetu

Chyba offsetu představuje odchylku při nulové úrovni vstupu ve srovnání s ideálním výstupním chováním.

Drift chyby offsetu

Teplotou způsobená variace chyby offsetu v průběhu času.

Převzorkování

Vzorkování rychlostí, která je významně vyšší než Nyquistova frekvence, aby se zlepšilo rozlišení a snížil šum.

Fázové sladění

Stupeň časového zarovnání mezi více ADC kanály měřícími stejný signál.

Poměr potlačení napájecího zdroje (PSRR)

Schopnost převodníku potlačit výkyvy výstupu způsobené změnami napětí napájení.

Kvantizační chyba

Rozdíl mezi skutečným analogovým vstupem a jeho nejbližší digitální reprezentací.

Měření poměru

Technika měření, kde referenční napětí je proporcionální k vstupnímu signálu, což zlepšuje přesnost ve variabilních systémech.

Rozlišení

Počet bitů použitých k digitální reprezentaci analogových signálů. Vyšší rozlišení zlepšuje přesnost.

Vzorkovací frekvence

Počet vzorků zachycených za sekundu ADC.

Poměr signál-šum (SNR)

Poměr výkonu signálu k výkonu šumu v systému.

SINAD

Výkonnostní metrika, která zahrnuje jak šum, tak zkreslení v porovnání s hlavním signálem.

Rychlost změny

Maximální rychlost, jakou se může výstupní napětí měnit v čase.

Šířka pásma malého signálu

Frekvenční rozsah, ve kterém převodník pracuje lineárně s nízkoamplitudovými signály.

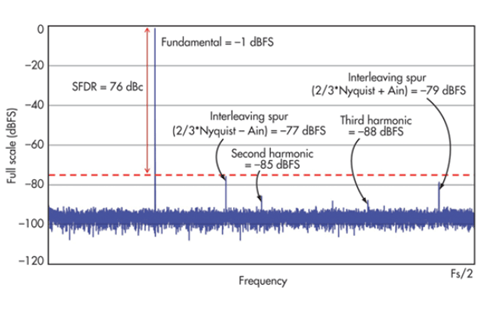

Dynamický rozsah bez nežádoucích komponent (SFDR)

Rozdíl mezi hlavním signálem a největší nežádoucí spektrální složkou.

Špička (Energie glitch)

Energie špičky nebo glitch je nežádoucí přechodný výstup během přepínání DAC. Ovlivňuje přesnost vlny v přesných analogových výstupních systémech.

Obvod Track-and-Hold

Tento obvod vzorkuje analogový signál a během převodu jej udržuje stabilní. ADC vyžadují stabilní vstup během procesu převodu.

Přechodový šum

Přechodový šum je nejistota, když výstup ADC přepíná mezi sousedními kódy. Určuje, jak stabilní se zdá digitální výstup blízko prahových hranic.

Celkové harmonické zkreslení (THD)

THD měří harmonický obsah generovaný nelineárním zkreslením.

Podvzorkování

Podvzorkování úmyslně vzorkuje pod Nyquist pro analýzu signálů s vysokou frekvencí. Používá se v RF systémech se signály s propustným pásmem.

Unipolární vstup

Unipolární vstup se vztahuje na signály, které se mění pouze v jednom polaritním rozsahu. Zjednodušuje návrh ADC, ale omezuje flexibilitu reprezentace signálu.

Chyba nulové amplitudy

Toto je další forma chyby offsetu v unipolárních systémech, představující odchylku při nulovém vstupu. Hlavně ovlivňuje přesnost signálu na nízké úrovni.

Častá nepochopení pojmů ADC a DAC

• Zmatek mezi rozlišením a přesností - Rozlišení se vztahuje k počtu bitů v převodníku, zatímco přesnost se vztahuje na to, jak blízko je výstup k pravé analogové hodnotě. Vysoké rozlišení automaticky nezaručuje vysokou přesnost, protože šum, chyba zesílení, chyba offsetu a nelinearita stále ovlivňují výkon.

• Nesprávná interpretace SNR, SINAD a THD - Poměr signál-šum (SNR) bere v úvahu pouze šum, zatímco SINAD zahrnuje jak šum, tak zkreslení. Celkové harmonické zkreslení (THD) měří pouze harmonické zkreslení. Zacházení s těmito jako s identickými vede k nesprávnému hodnocení kvality signálu.

• ENOB vs rozlišení bitů ADC - Efektivní počet bitů (ENOB) představuje reálné použitelné rozlišení za podmínek šumu a zkreslení, zatímco rozlišení bitů ADC je teoretické maximum. Předpoklad, že obě jsou shodné, může vést k nesprávným očekáváním výkonu systému.

• Vzorkovací frekvence vs šířka pásma - Vzorkovací frekvence definuje, jak často jsou vzorky odebírány, zatímco šířka pásma definuje rozsah frekvencí, které lze přesně zpracovat. Ignorování Nyquistova požadavku může vést k aliasingu a zkreslení signálu.

• Chyba INL vs DNL - Diferenciální nelinearita (DNL) ovlivňuje uniformitu velikosti kroků mezi sousedními kódy, zatímco integrální nelinearita (INL) měří celkovou odchylku od ideální přenosové křivky. Zacházení s nimi jako s totožnými může vést k nesprávnému hodnocení linearity.

• Ignorování vlivu šumu a zkreslení z reálného světa - Mnoho uživatelů předpokládá ideální chování převodníku, ale reálné ADC a DAC jsou ovlivněny tepelným šumem, kvantizačním šumem, jitterem a nelineárním zkreslením, což má významný dopad na výkon.

• Ideální vs praktický výkon - Hodnoty v technických listech často představují ideální nebo výpovědní specifické podmínky. V reálných aplikacích se výkon liší v závislosti na teplotě, frekvenci, podmínkách zatížení a návrhu obvodu.

Závěr

Výrazy zmíněné výše definují, jak přesně může systém zachytit, převést a reprodukovat signály za reálných provozních podmínek. Ovládnutí terminologie ADC a DAC přímo zlepšuje inženýrskou přesnost, stabilitu systému a účinnost návrhu. Také to umožňuje inženýrům kritičtěji hodnotit komponenty, optimalizovat integritu signálu a zajistit, aby skutečný výkon odpovídal očekáváním návrhu.

Často kladené otázky [FAQ]

1. Jak konkrétně ovlivňuje jitter otvoru výkon ADC při vysokých frekvencích a proč je důležitější než zpoždění otvoru v RF aplikacích?

Jitter otvoru zavádí časovou nejistotu v okamžiku vzorkování, což se přímo přetváří na napěťový šum při vysokých vstupních frekvencích. V RF a vysokorychlostních systémech i malé jittery významně snižují SNR, což je činí důležitějšími než fixní zpoždění otvoru.

2. Proč se ENOB snižuje s rostoucí vstupní frekvencí, i když zůstává rozlišení ADC stejné?

ENOB se snižuje, protože šum a zkreslení se zvyšují s vyššími vstupními frekvencemi. Efekty jako jitter, nelinearita a omezení šířky pásma snižují efektivní využitelné bity, i když fyzické rozlišení zůstává nezměněno.

3. Jak ovlivňuje diferenciální nelinearita (DNL) chybějící kódy v převodu ADC?

Pokud DNL překročí ±1 LSB, může to způsobit chybějící výstupní kódy, kde se určité digitální hodnoty nikdy neobjeví. To přímo snižuje linearitu a může způsobit diskontinuity v reprezentaci signálu.

4. Proč je SINAD považováno za realističtější měřítko výkonu než SNR v reálných systémech?

SINAD zahrnuje jak šum, tak harmonické zkreslení, zatímco SNR zvažuje pouze šum. Protože reálné systémy vždy zahrnují zkreslení, SINAD poskytuje přesnější reprezentaci skutečné kvality signálu.

5. Jak oversampling zlepšuje výkon ADC nad rámec zvyšování rozlišení?

Oversampling šíří kvantizační šum na širším pásmu, což umožňuje digitálnímu filtrování snížit šum v pásmu. To zlepšuje efektivní rozlišení a celkový poměr signálu k šumu.

6. Jaký je vztah mezi šířkou pásma plného výkonu a omezeními slew rate ve vstupních signálech ADC?

Šířka pásma plného výkonu je omezena tím, jak rychle se vstup může měnit bez zkreslení. Pokud slew rate překročí sledovací schopnost ADC, dochází ke zkreslení signálu i v rámci limitů šířky pásma.
