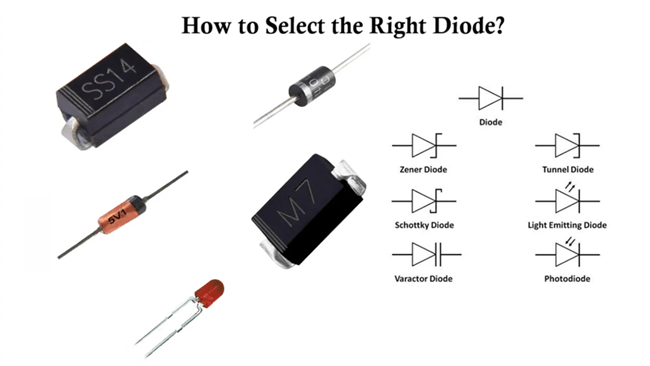

Kompletní průvodce výběrem diod v systémech výkonové elektroniky

Dioda je vyrobena z polovodičového materiálu, který umožňuje průchod elektrického proudu pouze jedním směrem. Funguje jako jednosměrná brána pro elektřinu. Když je aplikováno správné dopředné napětí, dioda snadno převádí proud. Když je napětí obráceno, blokuje proud a brání jeho průtoku. Toto jednoduché chování činí diody nezbytnými v mnoha elektronických systémech, jako jsou napájecí zdroje, nabíječky, měniče, obvody pro ochranu signálu a komunikační zařízení. V tomto článku si povíme, jak probíhá výběr diod v praxi, klíčové parametry, které je třeba zvážit, a krok za krokem průvodce, jak vybrat správnou diodu pro různé elektronické aplikace.

Katalog

Parametry pro výběr správné diody

Dopředné napětí a chování při vedení

Dopředné napětí (VF) je napěťový pokles na diodě, když je v vodivém stavu. Tento parametr přímo ovlivňuje účinnost výkonu a produkci tepla v elektronických obvodech.

Typické hodnoty zahrnují:

• Křemíkové diody: přibližně 0,6V až 0,8V

• Schottkyho diody: přibližně 0,2V až 0,4V

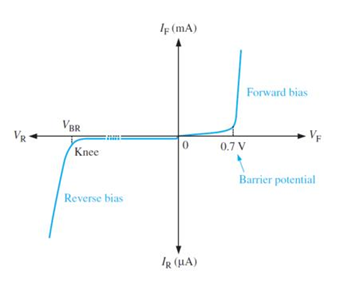

Vztah mezi napětím a proudem je nelineární. Jakmile je dosažena prahová hodnota, proud se exponenciálně zvyšuje spíše než lineárně, a to podle charakteristik polovodičové junction.

Teplota také ovlivňuje výkon:

• Vyšší teplota snižuje VF

• Nižší teplota zvyšuje VF

Protože ztráta výkonu je určena VF × IF, i malé změny v dopředném napětí mohou významně ovlivnit termální chování v aplikacích s vysokým proudem.

Proudové ratingy a zatížitelnost

Proudový rating definuje, kolik elektrického proudu může dioda bezpečně zvládnout za specifikovaných teplotních podmínek. Tato mez je hlavně určena teplotou spoje a schopností zařízení rozptýlit teplo. Když dioda pracuje v rámci svých jmenovitých podmínek, udržuje stabilní vedení bez trvalé degradace.

Maximální dopředný proud (IF) představuje trvalý proud, který může dioda převádět při stálém provozu. Tento parametr je především omezen teplotními omezeními, protože nadměrný proud zvyšuje ztráty výkonu a zvyšuje teplotu spojení. Pokud je tato mez překročena po dlouhou dobu, může dojít k trvalému poškození v důsledku přehřátí polovodičové junction a struktury pouzdra.

V usměrňovacích aplikacích se průměrný usměrněný proud (IO) používá k definování dlouhodobé schopnosti zvládnout proud při AC-DC konverzi. Tato hodnota závisí na tvaru vlny, pracovním cyklu a termálním designu zařízení. Správné chlazení a správa tepla na PCB přímo ovlivňují, jak blízko může dioda pracovat k jejímu IO ratingu.

Kromě trvalého provozu musí diody také odolávat krátkodobému vysoce proudovému namáhání. Přívalový proud (IFSM) představuje neperiodický maximální dopředný proud, který se vyskytuje během přechodných událostí, jako je přepínání na napájení nebo nabíjení kondenzátoru. I když tato podmínka trvá pouze několik milisekund, může způsobit významný termální a mechanický stres na spojení.

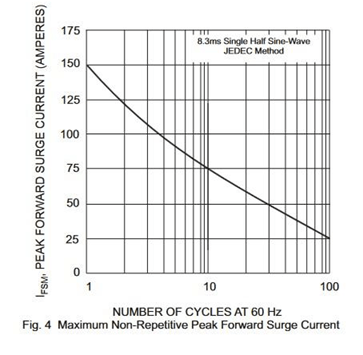

Toto chování je jasně ilustrováno na obrázku níže, který ukazuje vztah mezi schopností proudu přepětí a počtem AC cyklů při 60 Hz. Jak se doba přepětí zvyšuje, povolený špičkový proud se snižuje kvůli nahromaděnému tepelnému namáhání v zařízení.

Hodnocení zpětného napětí a limity průrazu

Hodnocení zpětného napětí definuje maximální napětí, které může dioda zablokovat v nevodivém stavu, aniž by došlo k průrazu. Nejdůležitějším parametrem je špičkové opakované zpětné napětí (VRRM), které stanoví bezpečný provozní limit za normálních podmínek obvodu, včetně opakovaného přepínání a drobných kolísání napětí.

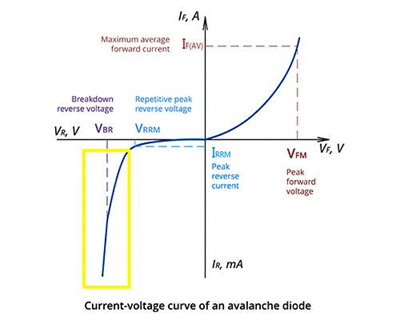

Obrázek ilustruje charakteristiku proudu–napětí (I–V) lavinové diody, ukazující, jak je chováno zpětné blokování až do oblasti průrazu. Jak se zpětné napětí zvyšuje, dioda zůstává ve stavu s nízkým únikem, dokud nedosáhne průrazného napětí (VBR), kde prudce vzrůstá proud vlivem lavinového vodivosti.

Při praktickém návrhu musí být VR a VRRM vždy udržovány pod oblastí průrazu s dostatečnou bezpečnostní rezervou, aby se zabránilo neúmyslnému vodivosti. Překročení těchto limitů vyvolává u diody lavinový průraz, což vede k nadměrnému úniku proudu, ztrátám výkonu a možnému tepelnému poškození.

Obraz jasně spojuje provozní limity (VRRM) s fyzickým chováním průrazu (VBR), a zdůrazňuje, proč je správný výběr zpětného napětí kritický v obvodech výkonové elektroniky.

Přepínací výkon a dynamické chování

Přepínací výkon popisuje, jak rychle dioda přechází mezi vodivými a nevodivými státy. Toto chování je hlavně určeno uloženým nábojem v PN přechodu během přepínacích událostí.

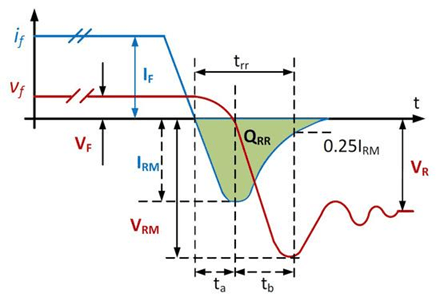

Diagram ilustruje celý přepínací proces od vpřed vodivosti k zpětnému blokování. Když dioda přepíná polaritu, uložený náboj způsobuje dočasný zpětný proud známý jako zpětný zotavovací proud (IRM). Čas potřebný pro obnovu blokovacího stavu diody je definován jako zpětný zotavovací čas (trr).

Odtíněná oblast ve vlnovém průběhu představuje zpětný zotavovací náboj (Qrr), který přímo odpovídá ztrátám při přepínání. Vyšší Qrr znamená, že během každého přepínacího cyklu se rozptýlí více energie, což snižuje účinnost při provozu na vysokých frekvencích.

Kapacitance přechodu (Cj) také ovlivňuje přepínací chování tím, že ovlivňuje, jak rychle dioda reaguje na změny napětí. Nižší kapacitance zlepšuje rychlost přepínání, snižuje ztráty a zvyšuje kvalitu signálu v RF a rychlých digitálních obvodech.

Tepelný výkon a ztráty výkonu

Tepelný výkon určuje spolehlivost a bezpečný provozní rozsah diody pod zátěží. Ztráty výkonu se obvykle počítají jako VF × IF, což představuje teplo generované během vodivosti. Nadměrné ztráty výkonu zvyšují teplotu přechodu, což snižuje účinnost a zkracuje životnost zařízení.

Tepelný odpor popisuje, jak efektivně se teplo přesouvá z přechodu do prostředí, přičemž RθJC představuje přenos z přechodu do pouzdra a RθJA představuje přenos z přechodu do okolí. Nižší tepelný odpor zlepšuje tok tepla a umožňuje provoz při vyšších proudech. Maximální teplota přechodu (Tj max) definuje horní tepelný limit, nad který dochází k trvalému poškození nebo zhoršení výkonu. Snížení výkonu se běžně používá v návrhu, aby se dioda provozovala pod maximálními hodnotami s rostoucí teplotou, čímž se zlepšuje dlouhodobá spolehlivost a snižuje se tepelný stres.

Únikový proud a stabilita

Zpětný únikový proud (IR) je malý proud, který prochází, když je dioda obráceně polarizována. Křemíkové diody obvykle vykazují velmi nízký únik, zatímco Schottkyho diody vykazují vyšší únik kvůli své struktuře kov-polovodič. Únikový proud se s teplotou výrazně zvyšuje, což z něj činí kritický parametr v přesných, nízkopříkonových a vysokoodporových obvodech. I malé únikové proudy mohou způsobit chyby měření nebo snížit účinnost v citlivých analogových a bateriově napájených systémech.

Schopnost manipulace s energií a ochranná schopnost

Schopnost manipulace s energií definuje, jak dobře dioda může přežít přechodné a poruchové podmínky. Hodnocení I²t představuje energii, kterou dioda může snášet během krátkých přepětí a je zvláště důležité v ochranných obvodech. Vyšší hodnocení I²t zvyšuje toleranci vůči nárazovým proudům a podmínkám zkratu. Lavinová energie (EAS) označuje schopnost diody bezpečně absorbovat energii během řízených průrazových událostí, což je běžně požadováno v ochranných obvodech a automobilové elektronice, kde jsou napěťové špičky časté.

Hlukový výkon a integrita signálu

Hluk diody je generován pohybem nosičů a přepínacími přechody, což ovlivňuje kvalitu signálu v citlivých aplikacích. Výkon v oblasti hluku se stává kritickým v RF systémech, zpracování zvuku a přesných analogových obvodech, kde je nutné zachovat integritu signálu. Dioda s rychlým zotavením a Schottkyho diody jsou často preferovány, protože generují nižší přepínací hluk a snižují rušení, což zlepšuje celkovou přesnost a stabilitu systému.

Vliv balení a fyzické designové limity

Fyzické balení diody výrazně ovlivňuje tepelnou výkonnost, manipulaci s proudem a mechanickou spolehlivost. Větší balení obvykle nabízejí lepší rozptyl tepla, zatímco kompaktní balení jsou vhodná pro prostory s omezeným prostorem, ale mohou mít nižší tepelnou kapacitu. Rozložení PCB a plocha mědi silně ovlivňují rozdělení tepla, což činí tepelný design kritickým faktorem nad rámec elektrických specifikací. Způsob montáže, zda povrchová montáž nebo montáž s propojovacím otvorem, také ovlivňuje účinnost přenosu tepla a mechanickou odolnost při vibracích nebo stresových podmínkách.

Úvahy o spolehlivosti

Dlouhodobá spolehlivost diody závisí na elektrickém, tepelném a mechanickém namáhání v průběhu času. Napěťové špičky, náhlé proudové nárůsty, tepelný cyklus a mechanické vibrace mohou postupně degradovat polovodičovou juncí. Stárnutí materiálu také přispívá ke zhoršení výkonu při dlouhodobém provozu. Správné snižování zatížení, stabilní tepelný design a kontrolované provozní podmínky výrazně prodlužují životnost diody a udržují konzistentní elektrické chování po celou dobu jejího používání.

Bezpečnostní a certifikační požadavky

V průmyslových a komerčních systémech musí diody často splňovat mezinárodní normy bezpečnosti a kvality. Certifikace jako UL, CSA a TUV/VDE zajišťují, že komponenty splňují přísné požadavky na elektrickou bezpečnost, spolehlivost a odolnost vůči životnímu prostředí. Dodržování těchto standardů je nezbytné v regulovaných odvětvích, kde jsou konzistentní výkon a prevence selhání kritické pro bezpečnost systému a schválení certifikace.

Běžné chyby při výběru diody

• Přehřátí diody napájení v provozu - Dioda funguje normálně při nízkém zatížení, ale přehřívá se při plném zatížení, protože skutečný provozní proud je vyšší, než se očekávalo, což vede k tepelnému selhání.

• Selhání SMPS kvůli pomalé zotavovací diodě - V přepínaném napájecím zdroji je použita standardní usměrňovací dioda, což způsobuje nadměrné přepínací ztráty, nahromadění tepla a sníženou účinnost při vysoké frekvenci.

• Napěťový průraz během nárůstu - V obvodech napájení vstupních napětí překračují napěťové špičky během spuštění nebo přepínání zatížení hodnocení diody, což vede k náhlému zkratu nebo trvalému průrazu.

• Neočekávané ztráty účinnosti v obvodech s nízkým napětím - V systémech s 5V nebo 12V způsobuje dioda s vysokým předním napětím významné ztráty výkonu, což snižuje celkovou účinnost systému.

• Zpětné úniky ovlivňující zařízení napájená bateriemi - V obvodech v pohotovostním nebo spánkovém režimu pomalu vybíjí malý únikový proud baterii, což snižuje dobu pohotovosti.

• Problémy s EMI v obvodech s vysokou rychlostí přepínání - Dioda s vysokým nabíjením zpětného zotavení generuje přepínací hluk, což způsobuje elektromagnetické rušení v blízkých signálních linkách.

• Zkreslení signálu senzoru v přesných obvodech - Kapesní kapacita diody mění chování signálu v analogových nebo RF cestách, což vede k nepřesným měřením.

• Tepelné selhání v kompaktních rozloženích PCB - Dioda funguje dobře při testování, ale selže v reálném produktu kvůli nedostatečné ploše mědi PCB a špatnému rozptylu tepla.

• Poškození přepětím v podmínkách zapnutí - Během nabíjení kondenzátoru při spuštění překračuje startovní proud schopnost diody, což způsobuje náhlé selhání, i když normální proud je v mezích.

• Selhání automobilového obvodu při extrémních teplotách - Dioda, která funguje při pokojové teplotě, selže v horkém prostředí kvůli snížené tepelné rezervě a zrychlenému únikovému proudu.

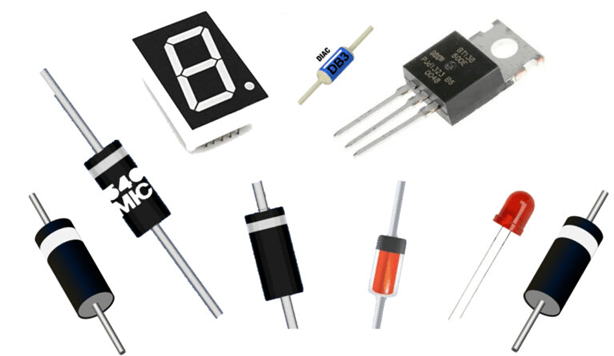

Jak vybrat správnou diodu krok za krokem

Krok 1: Definujte požadavek na provozní napětí

Začněte stanovením maximálního napětí přítomného v obvodu, včetně normálního provozu a přechodných špiček.

• Určete špičkové zpětné napětí v aplikaci

• Vyberte diodu s VRRM vyšším než maximální napětí obvodu

• Přidejte bezpečnostní rezervu (obvykle 20%–50%) pro nečekané výkyvy

To zabraňuje zpětnému průrazu a zajišťuje stabilní provoz při napěťovém namáhání.

Krok 2: Určete požadavky na zátěžový proud

Dále vypočítejte očekávaný proud protékající diodou během provozu.

• Identifikujte trvalý forward proud (IF)

• Zkontrolujte průměrný usměrněný proud (IO) pro AC aplikace

• Zvažte špičkový impulsní proud (IFSM) během spouštěcích podmínek

Vyberte diodu, která bezpečně zvládne jak trvalé, tak přechodné úrovně proudu.

Krok 3: Zhodnoťte ztrátu energie a tepelné podmínky

Výkon diody je silně ovlivněn generováním tepla.

• Odhadněte ztrátu při vedení pomocí: P = VF × IF

• Zkontrolujte tepelný odpor (RθJA / RθJC)

• Zajistěte, aby teplota spojení zůstala pod maximálním limitem (Tj max)

Pokud je odvod tepla nedostatečný, může dioda selhat, i když jsou elektrické parametry v mezích.

Krok 4: Zkontrolujte požadavky na rychlost přepínání

U přepínacích nebo vysokofrekvenčních obvodů je rychlost diody kritická.

• Používejte diody s rychlým zotavením nebo Schottkyho diody pro aplikace s vysokou rychlostí

• Zkontrolujte dobu reverzního zotavení (trr)

• Zvažte náboj reverzního zotavení (Qrr) pro efektivitu přepínání

Pomalejší diody zvyšují ztráty při přepínání a snižují účinnost systému.

Krok 5: Zhodnoťte chování při vysokých frekvencích

V RF nebo rychlých digitálních systémech se parazitní efekty stávají důležitými.

• Zkontrolujte kapacitu spojení (Cj)

• Nižší kapacita zlepšuje integritu signálu

• Vysoká Cj může způsobit zkreslení nebo EMI problémy

Tento krok je nezbytný pro komunikační a přesné signální obvody.

Krok 6: Zvažte požadavky na únikový proud

Únikový proud ovlivňuje aplikace s nízkým výkonem a precizností.

• Křemíkové diody: velmi nízký únik

• Schottkyho diody: vyšší únik, zejména při vysoké teplotě

• Zhodnoťte dopad v pohotovostních nebo bateriových systémech

Vyberte diodu s přijatelným únikovým chováním pro daný typ obvodu.

Krok 7: Zhodnoťte schopnost zvládnutí přepětí a energie

Skutečné obvody často zažívají krátké pulzy a závadové podmínky.

• Zkontrolujte hodnotu špičkového proudu (IFSM)

• Zvažte hodnotu I²t pro schopnost absorpce energie

• Zhodnoťte hodnotu lavinové energie (EAS), pokud je to relevantní

To zajišťuje ochranu proti nárazovému proudu a přechodným událostem.

Krok 8: Vyberte vhodný typ pouzdra

Fyzická konstrukce ovlivňuje tepelný a elektrický výkon.

• SMD pouzdra nabízejí kompaktní design, ale nižší tepelnou kapacitu

• Pouzdra pro prochody snášejí vyšší výkon účinněji

• Oblast mědi PCB hraje hlavní roli v odvodu tepla

Pouzdro musí odpovídat jak elektrickým, tak tepelným požadavkům.

Krok 9: Ověřte spolehlivost aenvironmentální podmínky

Nakonec zajistěte, aby dioda mohla fungovat za reálných podmínek.

• Cyklování teploty a tepelný stres

• Mechanická trvanlivost

• Chování při dlouhodobém stárnutí

• Provozní prostředí (průmyslové, automobilové, spotřebitelské)

Krok 10: Přizpůsobte typ diody aplikaci

Vyberte správnou kategorii diody na základě potřeb aplikace:

• Schottkyho dioda → vysoká účinnost, nízký úbytek napětí, rychlé přepínání

• Dioda s rychlým zotavením → přepínací napájecí zdroje a měniče

• Standardní usměrňovací dioda → usměrnění nízkofrekvenčního AC

• Ochranná dioda → potlačení přepětí a přechodných jevů

Závěr

Výběr správné diody vyžaduje kompletní pochopení elektrického, tepelného a dynamického chování za skutečných provozních podmínek. V praktických návrzích správný výběr diody zvyšuje účinnost, snižuje generování tepla, předchází selhání při napěťových špičkách a zajišťuje stabilní provoz v průběhu času. Na druhou stranu nesprávný výběr může vést ke ztrátě energie, nestabilnímu chování při přepínání nebo předčasnému selhání komponentů, zejména v systémech s vysokou frekvencí nebo vysokým výkonem.

Často kladené otázky [FAQ]

1. Jak ovlivňuje kapacita spojení diody výkon v obvodech s vysokou rychlostí digitálních a RF?

Kapacita spojení zpomaluje přechody napětí a může zkreslit rychlé signály. U RF a vysokofrekvenčního přepínání vyšší kapacita zvyšuje ztrátu signálu a snižuje přesnost, takže preferované jsou diody s nízkým Cj pro čistší integritu signálu.

2. Proč se chování reverzního zotavení diody stává kritickým v přepínacích napájecích zdrojích?

Reverzní zotavení generuje proudové špičky během přepínacích přechodů. V SMPS to zvyšuje ztráty při přepínání, teplo a EMI, což snižuje účinnost a může zatěžovat přepínací tranzistory, pokud není řádně řízeno.

3. Jak ovlivňuje variabilita teploty dlouhodobou spolehlivost diody v reálných aplikacích?

Vyšší teplota zvyšuje únikový proud a snižuje stabilitu dopředného napětí. V průběhu času to urychluje stárnutí spojení a může zkrátit životnost, pokud není tepelný návrh a derating řádně řízen.

4. Jaký je praktický rozdíl mezi hodnotou špičkového proudu diody a hodnotou trvalého proudu?

Kontinuální proud definuje bezpečný dlouhodobý provoz, zatímco špičkový proud se týká krátkodobých vrcholů, jako je náběh při spuštění. Opakovaný špičkový stres může degradovat přechod, i když nejsou překročeny kontinuální limity.

5. Jak výběr balení diody ovlivňuje tepelný výkon v kompaktních návrzích PCB?

Menší balení mají omezené odvod tepla, což způsobuje vyšší teplotu přechodu. Větší nebo tepelně vylepšená balení zlepšují rozptyl tepla a umožňují vyšší provozní proud za stejných podmínek.

6. Proč je zpětný únikový proud důležitější v systémech napájených bateriemi a nízkopříkonových systémech?

I malý únik neustále vyčerpává uloženou energii v pohotovostním režimu. To snižuje životnost baterie a ovlivňuje přesné obvody, kde se ztráty na úrovni mikroampér stávají s časem významnými.

7. Jak rychlost přepínání diody ovlivňuje generaci EMI v výkonové elektronice?

Pomalu přepínání zvyšuje čas přechodu, což vytváří vyšší elektromagnetický šum. Rychlejší diody s regenerací snižují překryv přepínání, minimalizují EMI a zlepšují celkovou stabilitu obvodu.

8. Jaká rizika návrhu vznikají, když je napěťový výkon diody vybrán příliš blízko provozním limitům?

Pokud je marže příliš malá, může dočasné špičkový proud překročit napětí zániku, což způsobuje lavinový stres, termální runaway nebo trvalé selhání zařízení během neočekávaných špiček.
