Struktura, provoz a průvodce RF aplikacemi varaktorové diody

Varaktorová dioda je speciální typ polovodičové diody, která se používá v elektronických obvodech, kde je potřeba nastavitelné kapacitance pro ladění a řízení frekvence. Poskytuje kompaktní a efektivní způsob, jak elektronicky upravit chování obvodu bez použití mechanických součástí. Na rozdíl od standardních diod používaných pro usměrnění jsou varaktorové diody navrženy konkrétně pro řízenou variaci kapacitance, což je činí důležitou součástí moderní bezdrátové a vysokofrekvenční elektroniky. V tomto článku se budeme zabývat pracovním principem, vnitřní strukturou, klíčovými specifikacemi, různými typy, aplikacemi a výkonovými charakteristikami varaktorových diod.

Katalog

Jak funguje varaktorová dioda?

Varaktorová dioda je napětím řízený kondenzátor navržený tak, aby pracoval specificky v režimu zpětné polarity. Na rozdíl od standardní diody používané pro usměrnění není její hlavní funkcí vést proud, ale měnit kapacitanci na základě aplikovaného zpětného napětí. To z ní činí klíčovou součást RF ladění, řízení frekvence a komunikačních systémů.

Uvnitř zařízení vytvářejí oblasti typu P a N PN přechod. Když je aplikována zpětná polarita, mezi těmito dvěma oblastmi se vytvoří oblast vyčerpání. Tato oblast vyčerpání se chová jako efektivní dielektrický materiál, přičemž oblasti P a N fungují jako desky kondenzátoru. V důsledku toho se varaktorová dioda chová jako kondenzátor, jehož hodnota se mění s napětím.

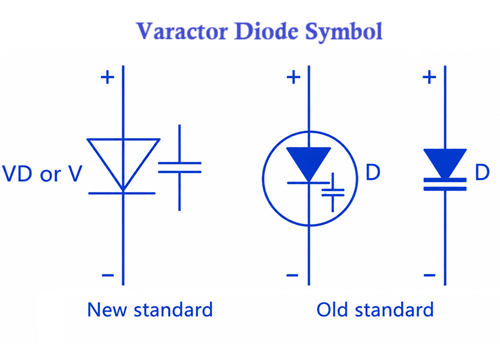

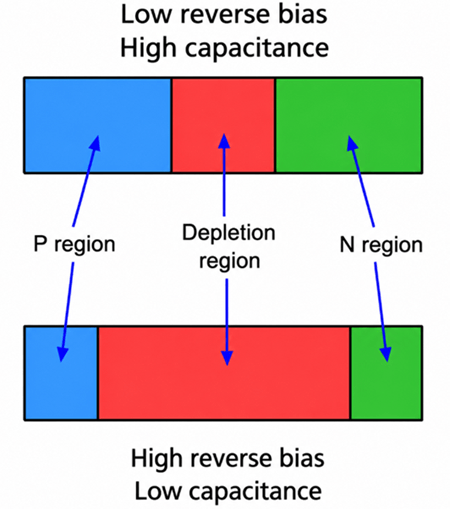

Zpětná polarita a oblast vyčerpání

Pro správnou funkci musí být varaktorová dioda vždy v režimu zpětné polarity. V tomto stavu je proudový tok minimální a aplikované napětí přímo ovládá šířku oblasti vyčerpání.

Když je zpětné napětí nízké, oblast vyčerpání se zúží, což znamená, že efektivní vzdálenost mezi nábojovými oblastmi je malá a kapacitance je vysoká. Jak se zpětné napětí zvyšuje, oblast vyčerpání se rozšiřuje, což zvyšuje oddělení a snižuje kapacitanci. Tento inverzní vztah mezi napětím a kapacitancí je základním pracovním principem zařízení.

Vztah kapacitance k napětí a vzorec

Vztah mezi kapacitancí a napětím zpětné polarity je nelineární a lze jej popsat pomocí standardního vzorce varaktorové diody:

Kde:

• C(V) = kapacitance při aplikovaném zpětném napětí

• C₀ = kapacitance na nulovém napětí přechodu

• V = aplikované zpětné napětí

• Vf = vestavěný potenciál přechodu

• n = koeficient gradientu (typicky 0.3 až 0.5 v závislosti na typu diody)

Pro abruptní juncční varaktor je hodnota n ≈ 1/2, zatímco hyperabruptní varaktory mají různé hodnoty, které produkují strmější změny kapacity.

Tato rovnice vysvětluje, proč kapacita rychle klesá při nižších napětích a postupněji při vyšších napětích, jak je znázorněno v typických křivkách C–V.

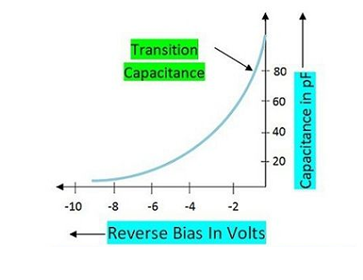

Jak zpětné napětí mění kapacitu

Jak se mění kapacita varaktorové diody, když se zvyšuje zpětné biasové napětí? Jak je znázorněno v grafu, kapacita je nejvyšší při nízkém zpětném napětí a postupně klesá, jak se zpětné napětí stává negativnějším. Tento vztah je základní pro to, jak varaktorové diody fungují jako napětím řízené kondenzátory v RF a komunikačních obvodech.

Toto chování nastává, protože vyčerpání regionu uvnitř PN juncí působí jako dielektrikum kondenzátoru. Když je aplikováno zpětné biasové napětí, vyčerpání regionu se formuje mezi P-typovými a N-typovými materiály. Při nízkém zpětném napětí je vyčerpání regionu úzké, což znamená, že efektivní vzdálenost mezi náboji je malá, což vede k vyšší kapacitě. Jak se zpětné napětí zvyšuje, vyčerpání regionu se rozšiřuje, zvyšuje se vzdálenost a snižuje se kapacita.

Jak je jasně znázorněno na obrázku, reakce kapacity je nelineární, což znamená, že neklesá konstantní rychlostí, ale sleduje zakřivený přechodový profil. Tato charakteristika je zásadní pro aplikace ladění frekvence, kde mohou malé změny napětí způsobit řízené posuny kapacity.

Tato napětím závislá kapacita umožňuje obvodům elektronicky upravovat chování ladění bez mechanických komponent. Místo použití proměnného kondenzátoru se na varaktorovou diodu aplikuje stejnosměrné ovládací napětí

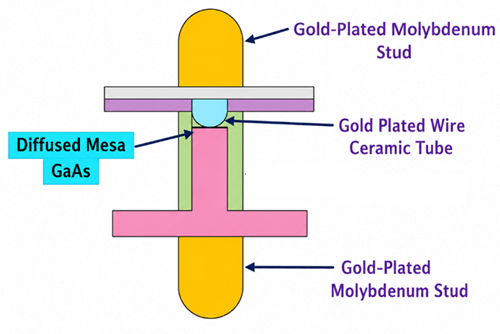

Vnitřní struktura varaktorové diody

Obrázek níže ukazuje vnitřní konstrukci varaktorové diody typu mesa z arzenidu gallia (GaAs). Varaktorová dioda je speciálně navržena tak, aby poskytovala řízenou změnu kapacity při provozu pod zpětným biasem. Její konstrukce je optimalizována pro dosažení stabilních kapacitních charakteristik při vysokých frekvencích.

• Difuzní mesa GaAs juncí - Uprostřed zařízení je difuzní mesa GaAs juncí, která tvoří aktivní oblast varaktorové diody. Tato PN juncí je místem, kde se vyčerpání regionu vyvíjí, když je aplikováno zpětné napětí. Jak se zpětné napětí mění, šířka vyčerpání regionu se mění, což způsobuje variabilitu juncí kapacity. Arzenid gallia (GaAs) se často používá v aplikacích s vysokou frekvencí a mikrovlnách, protože má vynikající elektrické vlastnosti a nízké parazitní ztráty.

• Pozlacené dráty - Pozlacený drát poskytuje elektrické spojení mezi polovodičovou juncí a externím terminálem. Zlato se běžně používá, protože nabízí nízký elektrický odpor, vynikající vodivost a vysokou odolnost proti korozi. To pomáhá udržovat spolehlivý elektrický výkon v průběhu času.

• Keramická trubice - Keramická trubice funguje jako izolační a podpůrná struktura pro vnitřní komponenty. Poskytuje mechanickou stabilitu a elektrickou izolaci, zatímco chrání polovodičovou juncí před environmentálními faktory, jako je vlhkost, kontaminace a mechanické napětí.

• Pozlacené molybdenové kolíky - Horní a dolní terminály jsou pozlacené molybdenové kolíky. Tyto kolíky slouží jako externí elektrická spojení diody. Molybden je vybrán, protože jeho vlastnosti tepelné roztažnosti jsou kompatibilní s polovodičovými materiály, což pomáhá snižovat mechanické napětí při změnách teploty. Zlacený povrch zlepšuje vodivost a chrání povrch před oxidací.

Polovodičová juncí je upevněna mezi kovovými kolíky a připojena pomocí spojovacího drátu. Když je na terminálech aplikováno zpětné biasové napětí, uvnitř juncí se vytváří vyčerpání regionu. Oblasti typu P a N působí jako desky kondenzátoru, zatímco vyčerpání regionu funguje jako dielektrikum. Změnou zpětného napětí se mění kapacita diody, což umožňuje, aby varaktorová dioda fungovala jako napětím řízený kondenzátor.

Klíčové elektrické specifikace

Při výběru varaktorové diody určuje několik elektrických parametrů její ladicí výkon, frekvenční rozsah, účinnost a vhodnost pro konkrétní RF nebo mikrovlnnou aplikaci.

Rozsah kapacity

Rozsah kapacity udává minimální a maximální kapacitu, kterou může varaktorová dioda poskytnout v celém svém specifikovaném rozsahu zpětného napětí.

Typické hodnoty:

• Varaktory s nízkou kapacitou RF: 0,3 pF až 10 pF

• Obecné ladicí varštory: 2 pF až 100 pF

• Varaktory s vysokou kapacitou ladění: 20 pF až 500 pF

• Speciální aplikace: až 1000 pF

Širší rozsah kapacity obvykle umožňuje větší ladicí rozsah v oscilačních a rezonantních obvodech.

Ladicí poměr

Ladicí poměr popisuje, kolik se kapacita změní mezi minimálním a maximálním provozním napětím.

Ladicí poměr = Maximální kapacita ÷ Minimální kapacita

Typické hodnoty:

• Standardní varaktory s prudkým zónovým přechodem: 2:1 až 5:1

• Hyperprudké varaktory: 5:1 až 15:1

• Specializované mikrovlnné varaktory: až 20:1

Vyšší ladicí poměry poskytují větší schopnost úpravy frekvence.

Inverzní propustné napětí

Inverzní propustné napětí určuje maximální inverzní napětí, které může být aplikováno, než začne zóna vykonávat silný proud.

Typické hodnoty:

• Varaktory s nízkým napětím: 8 V až 20 V

• Obecné varaktory: 20 V až 50 V

• Varaktory pro vysoké napětí: 50 V až 150 V

Návrháři obvykle provozují diodu daleko pod jejím propojovacím hodnocením pro spolehlivost.

Kvalitní faktor (Q faktor)

Q faktor měří, jak efektivně varaktor ukládá energii ve srovnání s energií, kterou ztrácí.

Typické hodnoty:

• Standardní RF varaktory: 50 až 200

• Výkonné RF varaktory: 200 až 500

• Mikrovlnné varaktory: 500 až 2000+

Vyšší hodnoty Q produkují nižší ztráty a lepší výkon v oscilačních, filtračních a rezonantních obvodech.

Série odporu

Série odporu, často nazývaná Rs, představuje vnitřní odpor diody.

Typické hodnoty:

• Mikrovlnné varaktory: 0,1 Ω až 2 Ω

• RF ladící varaktory: 1 Ω až 10 Ω

• Obecné zařízení: až 20 Ω

Nižší série odporu zlepšuje Q faktor a snižuje ztrátu energie.

Tolerance kapacity

Tolerance kapacity ukazuje, jak blízko se aktuální kapacita shoduje se specifikovanou hodnotou.

Typické hodnoty:

• Precizní varaktory: ±2% až ±5%

• Standardní varaktory: ±10%

• Obecné zařízení: ±20%

Přísnější tolerance jsou preferovány v frekvenčně citlivých obvodech.

Provozní frekvenční rozsah

Varaktorové diody jsou navrženy především pro RF a mikrovlnné aplikace.

Typické rozsahy

• Tuning AM/FM rádia: 500 kHz až 200 MHz

• Systémy VHF/UHF: 30 MHz až 3 GHz

• Mobilní a bezdrátové systémy: 800 MHz až 6 GHz

• Mikrovlnné a radarové systémy: 6 GHz až 100 GHz+

Maximální použitelná frekvence závisí na parazitách balení diody, hodnotě kapacity a Q faktoru.

Stabilita teploty

Stabilita teploty popisuje, kolik se kapacita mění s teplotou.

Typické provozní teplotní rozsahy:

• Komerční třída: 0 °C až +70 °C

• Průmyslová třída: −40 °C až +85 °C

• Rozšířená průmyslová třída: −55 °C až +125 °C

Typický teplotní koeficient kapacity:

• 50 ppm/°C až 1000 ppm/°C, v závislosti na konstrukci zařízení a materiálech.

Typy varaktorových diod

Diodové varaktory s prudkým zónovým přechodem

Diodové varaktory s prudkým zónovým přechodem používají ostře definovaný PN přechod s relativně náhlou změnou v koncentraci dopování. Jejich kapacita se hladce mění, jak se zvyšuje inverzní napětí, ale ladicí rozsah je obvykle umírněný. Typický varaktor s prudkým zónovým přechodem může nabídnout ladicí poměr asi 2:1 až 5:1, přičemž hodnoty kapacity se běžně pohybují od 1 pF do 200 pF.

Diodové varaktory s hyperprudkým zónovým přechodem

Diodové varaktory s hyperprudkým zónovým přechodem používají speciálně odstupňovaný profil dopování, který umožňuje, aby se kapacita měnila silněji s inverzním napětím. To jim poskytuje mnohem širší ladicí rozsah než typy s prudkým zónovým přechodem. Jejich ladicí poměr je obvykle kolem 5:1 až 15:1 a některá specializovaná zařízení mohou jít výše. Hodnoty kapacity se často pohybují od přibližně 0,5 pF do 100 pF.

Křemíkové varaktory

Křemíkové varaktory jsou nejběžnějším typem používaným v komerčních RF obvodech. Jsou cenově dostupné, stabilní a široce dostupné v mnoha hodnotách kapacity a napětí. Typické křemíkové varaktory mohou mít hodnoty kapacity od 1 pF do 500 pF, inverzní propustná napětí od 8 V do 100 V a provozní frekvence od stovek kHz až po několik GHz, v závislosti na balení a konstrukci zařízení.

Diodové varaktory na bázi arsenidu gallia

Diodové varaktory na bázi arsenidu gallia, nebo GaAs, jsou navrženy pro aplikace v mikrovlnném a vyšším frekvenčním pásmu. GaAs poskytuje lepší výkon při vysokých frekvencích než standardní křemík, protože má vyšší pohyblivost elektronů a nižší parazitní ztráty. Tyto varaktory obvykle pracují zhruba od 1 GHz do více než 100 GHz, v závislosti na struktuře zařízení. Obvykle mají nízké hodnoty kapacity, často pod 10 pF, a nízký sériový odpor pro lepší Q faktor.

Dvojité varaktory

Dvojité varaktory obsahují dva spojené varaktorové diody v jednom pouzdře. Tato struktura pomáhá zlepšit shodu kapacity a přesnost sledování mezi oběma přechody. Typické hodnoty kapacity se mohou pohybovat od 2 pF do 50 pF na diodu, v závislosti na modelu. Dvojité varaktory jsou užitečné, když musí dva ladicí prvky měnit svoji hodnotu spolu se stejným řídicím napětím.

Varaktorové diody s vysokou Q

Varaktorové diody s vysokou Q jsou navrženy pro nízké ztráty a vysokou energetickou účinnost v rezonančních obvodech. Faktor Q ukazuje, jak dobře dioda ukládá energii ve srovnání s množstvím ztracené energie. Standardní RF varaktory mohou mít hodnoty Q kolem 50 až 200, zatímco varaktory s vysokou Q mohou dosáhnout 200 až 2000 či více při stanovených testovacích frekvencích. Tyto zařízení obvykle mají nízký sériový odpor, často pod 1 Ω až 5 Ω.

Mikrovlnné varaktorové diody

Mikrovlnné varaktorové diody jsou určeny pro obvody, které pracují na mikrovlnných a milimetrových frekvencích. Obvykle mají velmi malé hodnoty kapacity, často od 0,1 pF do 10 pF, aby se snížily parazitní efekty při vysokých frekvencích. Jejich provozní rozsah může sahat přibližně od 3 GHz do 100 GHz nebo více, v závislosti na pouzdře a materiálu.

Ladicí varaktorové diody

Ladicí varaktorové diody jsou běžně používané varaktory pro elektronické ladění frekvence. Jsou navrženy tak, aby nahradily mechanické variabilní kondenzátory v mnoha spotřebitelských a komunikačních obvodech. Typické rozsahy kapacity se pohybují kolem 2 pF až 100 pF, s reverzními napěťovými parametry běžně mezi 20 V a 50 V.

Běžné aplikace varaktorových diod

• Oscilátory řízené napětím (VCO) – Varaktorové diody se používají k elektronickému nastavení frekvence oscilátoru tím, že mění kapacitu pomocí řídicího napětí.

• Obvody se fází zamknutou (PLL) – Poskytují přesné ladění frekvence a stabilizaci v komunikačních a hodinových generátorových systémech.

• Frekvenční syntetizátory – Varaktorové diody umožňují generování více frekvencí z jednoho referenčního zdroje v rádiích a bezdrátovém zařízení.

• FM rádio tunery – Nahrazují mechanické variabilní kondenzátory pro elektronické ladění stanic a automatickou regulaci frekvence.

• Televizní tunery – Varaktorové diody umožňují elektronický výběr kanálů a nastavení frekvence v analogových a digitálních televizních přijímačích.

• RF filtry – Poskytují laditelné vlastnosti filtru změnou resonanční frekvence LC filtračních sítí.

• Bezdrátové komunikační zařízení – Používají se v transceiverech, přijímačích a vysílačích pro řízení frekvence a ladění signálu.

• Systémy satelitní komunikace – Varaktorové diody podporují ladění mikrovlnených frekvencí, filtrování a funkce zpracování signálu.

• Radarové systémy – Používají se v mikrovlnných oscilátorech, fázových posunovačích a obvodech pro řízení frekvence pracujících při vysokých frekvencích.

• Vojenská a letecká elektronika – Používány v pokročilých radarech, komunikačních a elektronických válečných systémech vyžadujících přesnou kontrolu frekvence.

• Lékařské RF zařízení – Používána ve specializovaném zobrazování, monitorování a bezdrátových lékařských komunikačních systémech.

• Zařízení Internetu věcí (IoT) – Varaktorové diody podporují kompaktní RF ladění a funkce řízení frekvence v bezdrátových senzorech a připojených zařízeních.

Příklady obvodů s varaktorovými diodami

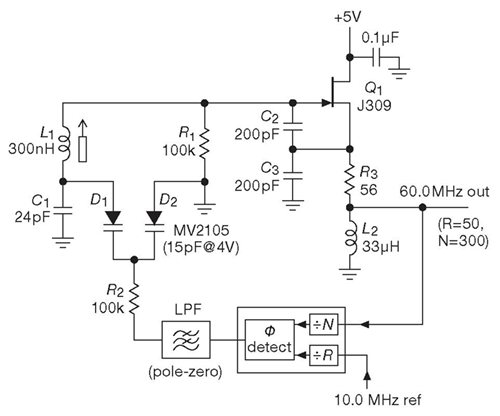

Obvod pro řízení frekvence PLL

Varaktorové diody D1 a D2 jsou připojeny uvnitř ladicí sítě VCO. Fázový detektor PLL porovnává výstupní frekvenci s referenční frekvencí a generuje chybový signál. Po průchodu smyčkovým filtrem se toto řídicí napětí aplikuje na varaktorové diody přes rezistor R2.

Jak se mění řídicí napětí, mění se i kapacita varaktorových diod. To mění rezonční frekvenci LC tankového obvodu tvořeného L1, C1 a varaktory. Frekvence oscilátoru se tedy zvyšuje nebo snižuje, dokud se PLL nezamkne na požadované frekvenci.

Jakmile je uzamčeno, PLL neustále upravuje kapacitu varaktoru, aby udrželo stabilní výstupní frekvenci navzdory změnám teploty, variacím v napájení nebo odchylkám komponentů.

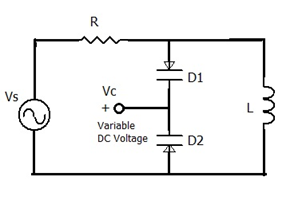

Obvod ladění RF filtru

V tomto obvodu jsou varaktorové diody D1 a D2 připojeny jako kondenzátory řízené napětím. Proměnné DC napětí (Vc) je aplikováno na varaktory, což mění jejich kapacitu přechodu. Společně s induktorem L vytvářejí varaktory laditelný LC rezonanční obvod.

Když se mění ladicí napětí, mění se kapacitance varaktorových diod, což posouvá rezonční frekvenci obvodu. To umožňuje, aby se filtr elektronicky ladilo na různé frekvence bez použití mechanického variabilního kondenzátoru.

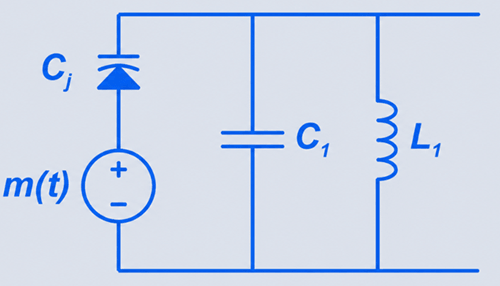

Obvod FM modulace

Tento obvod používá varaktorovou diodu jako kondenzátor řízený napětím. Signál m(t) mění zpětné napětí napříč varaktorovou diodou.

Když se změní zpětné napětí, také se změní kapacitance Cj varaktoru. Tato kapacitance pracuje s L1 a C1, aby vytvořila LC rezonanční obvod.

Když Cj roste, rezonanční frekvence klesá. Když Cj klesá, rezonanční frekvence roste. Protože modulační signál neustále mění kapacitanci, výstupní frekvence se mění se signálem. To produkuje frekvenční modulaci (FM).

Populární varaktorové diody a jejich vlastnosti

Varaktorové diody jsou dostupné v různých řadách v závislosti na rozsahu kapacitance, ladicím poměru, hodnocení zpětného napětí a frekvenčním výkonu.

BB109

BB109 je široce používaná křemíková varaktorová dioda navržená pro ladění FM rádia a obecné RF aplikace. Obvykle nabízí rozsah kapacitance přibližně 10 pF až 30 pF, s hodnocením zpětného napětí přibližně 1 V až 30 V. Její ladicí poměr je mírný, což ji činí vhodnou pro VHF přijímače, RF filtry a jednoduché VCO obvody. Je známá svou stabilní výkonností v nízkopower analogových ladicích systémech.

BB112

BB112 je varaktorová dioda s vyšší kapacitancí běžně používaná v televizních ladicích zařízeních a komunikačních přijímačích. Poskytuje rozsah kapacitance přibližně 12 pF až 500 pF, v závislosti na biasovém napětí, s průrazným zpětným napětím kolem 30 V až 60 V. Nabízí vyšší ladicí poměr než BB109.

BBY51

BBY51 je varaktorová dioda s nízkou kapacitancí a vysokou frekvencí navržená pro UHF a mikrovlnné aplikace. Obvykle pracuje s kapacitními hodnotami od 1 pF do 6 pF a podporuje vysokofrekvenční provoz až do několika GHz. Často se používá v VCO, fázově zámkovaných smyčkách a RF frontend modulech, kde jsou vyžadovány nízké ztráty a vysoký Q faktor.

SMV1231 Series

Řada SMV1231 je moderní křemíková hyperabruptní varaktorová rodina optimalizovaná pro RF ladicí aplikace. Obvykle poskytuje rozsahy kapacitance od 2 pF do 20 pF, s zpětnými napětími až do 30 V až 50 V.

SMV1247 Series

Řada SMV1247 je navržena pro širší ladicí aplikace vyžadující vyšší variabilitu kapacitance. Nabízí kapacitní hodnoty od přibližně 10 pF do 100 pF, s vynikajícími ladicími poměry dosahujícími 10:1 nebo vyšších.

MV2105

MV2105 je klasická křemíková varaktorová dioda často používaná v analogových ladicích obvodech. Poskytuje kapacitanci přibližně 15 pF při 4 V biasu, což ji činí vhodnou pro VHF oscilátory a FM modulační obvody.

1SV149

1SV149 je kompaktní varaktorová dioda navržená pro vysokofrekvenční aplikace, jako jsou mobilní komunikační systémy. Obvykle podporuje kapacitní hodnoty od 2 pF do 10 pF, s nízkým sériovým odporem a dobrou výkonností Q faktoru.

KV1235 Series

Řada KV1235 se skládá z varaktorových diod na mikrovlnné úrovni navržených pro vysoce výkonné RF a satelitní systémy. Tyto diody pracují v GHz frekvenčním rozsahu, obvykle od 1 GHz až do 20+ GHz, v závislosti na konfiguraci. Nabízejí nízkou kapacitanci, vysoký Q faktor a nízké parazitní ztráty.

Varaktorová dioda vs jiné ladicí technologie

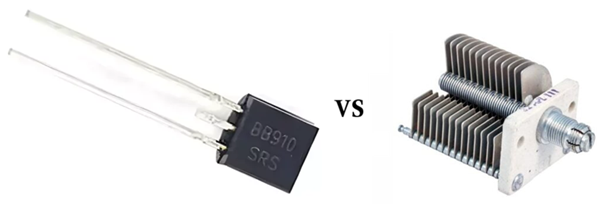

Varaktorová dioda vs variabilní kondenzátor

Varaktorová dioda a variabilní kondenzátor oba slouží stejnému funkčnímu účelu poskytovat nastavitelné kapacitance. Ale jejich provozní principy jsou zásadně odlišné. Varaktorová dioda je polovodičové zařízení, které elektricky mění svou kapacitanci. Tato variace nastává, když zpětné biasové napětí mění šířku vyčerpávací oblasti uvnitř PN přechodu. Protože tento proces je čistě elektronický, zařízení nemá žádné pohyblivé části, což ho činí kompaktním, rychlým a vysoce vhodným pro integraci do moderních RF obvodů.

Naopak variabilní kondenzátor dosahuje úpravy kapacitance mechanickým pohybem vodivých desek. Změnou vzdálenosti nebo překrývací plochy mezi těmito deskami se fyzicky modifikuje hodnota kapacitance. I když tento mechanický přístup poskytuje velmi stabilní a lineární chování kapacitance, také činí komponent větším, pomalejším a náchylnějším k opotřebení v průběhu času.

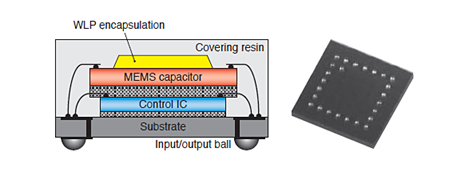

Varaktorová dioda vs MEMS laditelný kondenzátor

MEMS laditelný kondenzátor je založen na technologii mikroměřicích elektrických systémů, kde mikroskopické mechanické struktury vyrobené na křemíkových čipech se fyzicky pohybují, aby upravily kapacitanci. Na rozdíl od varaktorových diod, které se spoléhají na vlastnosti polovodičových přechodů, MEMS zařízení dosahují variace kapacitance prostřednictvím kontrolovaného mechanického posunu na mikroúrovni.

Tento strukturální rozdíl poskytuje MEMS kondenzátorům několik výhod v oblasti výkonu. Obvykle poskytují vyšší kvalitu faktoru (Q), nižší ztrátu při vložení a lepší linearitu, zejména v mikrovlnných a milimetrových frekvenčních pásmech. Tyto charakteristiky je činí vysoce vhodnými pro vysoce výkonné RF front-end systémy, kde je čistota signálu a nízké zkreslení kritické.

Nicméně, MEMS laditelné kondenzátory mají také praktická omezení. Obecně jsou dražší, mají pomalejší reakci na ladění ve srovnání s varaktory a vyžadují složitější integrační procesy při návrhu obvodu. Naopak, varaktory zůstávají preferovanou volbou ve většině komerčních RF systémů, protože nabízejí rychlé elektronické ladění, nižší náklady, jednodušší implementaci a spolehlivý výkon v aplikacích VCO, PLL a bezdrátové komunikace.

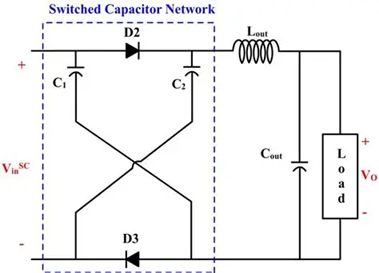

Varaktor vs. Sítě přepínaných kondenzátorů

Síť přepínaných kondenzátorů funguje na úplně jiném principu než varaktor. Místo aby poskytovala kontinuální variaci kapacity, používá více pevných kondenzátorů, které jsou selektivně připojeny nebo odpojeny pomocí elektronických spínačů, jako jsou MOSFETy. To vytváří diskrétní kroky kapacity místo hladké analogové variace.

Z hlediska výkonu nabízejí sítě přepínaných kondenzátorů vysokou přesnost, vynikající opakovatelnost a silnou tepelnou stabilitu, protože každý kondenzátor má pevnou a dobře definovanou hodnotu. Také se vyhýbají nelineárnímu chování kapacity vůči napětí spojenému s varaktory, což je činí předvídatelnějšími v digitálně řízených RF systémech.

Navzdory těmto výhodám je jejich hlavním omezením nedostatek kontinuálního ladění. Protože se kapacita mění po krocích, úprava frekvence je méně plynulá, což může snížit rozlišení ve citlivých RF aplikacích. Varaktory toto omezení překonávají tím, že poskytují kontinuální kontrolu kapacity prostřednictvím variace napětí.

Budoucí trendy v technologii varaktorových diod

Budoucí trendy v technologii varaktorových diod se zaměřují na zlepšení výkonu pro systémy vysokých frekvencí příští generace, jako jsou 5G, 6G, satelitní komunikace a radarové aplikace. Klíčové vývoje zahrnují vyšší Q faktor, nižší ztráty, širší ladicí rozsahy a lepší tepelnou stabilitu pro podporu provozu na mikrovlnných a milimetrových frekvencích. Výzkum také pokročil v použití materiálů jako GaAs a SiGe pro zvýšení účinnosti na vysokých frekvencích. Kromě toho se integrace do kompaktních RF modulů a hybridních ladicích systémů, které kombinují varaktory s MEMS a digitálními sítěmi, stává stále běžnější. Tyto zlepšení zajišťují, že varaktorové diody zůstávají nezbytné pro kompaktní, rychlé a elektronicky řízené ladění frekvence v moderních komunikačních systémech.

Často kladené otázky [FAQ]

1. Proč je změna kapacity v varaktorové diodě považována za nelineární a jak to ovlivňuje návrh RF obvodů?

Kapacita se mění nelineárně, protože závisí na šířce depleční zóny, která se nezvyšuje lineárně s reverzním napětím. Tato nelinearita musí být zahrnuta do RF návrhu, aby byla zajištěna stabilní ladění a předvídatelná frekvenční odezva.

2. Jak ovlivňuje kvalita faktoru (Q) varaktorové diody výkon v oscilátorech vysokých frekvencí?

Vyšší Q faktor snižuje energetické ztráty v rezonantním obvodu, což vede k nižšímu fázovému šumu a zlepšené frekvenční stabilitě v oscilátorech, jako jsou VCO a PLL systémy.

3. Jaký má sériový odpor vliv na účinnost varaktorové diody v mikrovlnných aplikacích?

Vyšší sériový odpor zvyšuje ztrátu výkonu a snižuje Q faktor, což zhoršuje výkon na mikrovlnných frekvencích. Nízký Rs je nezbytný pro efektivní provoz při vysokých frekvencích.

4. Proč jsou hyperabruptní spojové varaktorové diody preferovány v aplikacích s širokým ladicím rozsahem?

Poskytují silnější variaci kapacity při změně napětí díky navrženým dopovacím profilům, což umožňuje větší ladicí poměr ve srovnání s typy s abruptními spojkami.

5. Jak ovlivňuje variace teploty stabilitu RF obvodů založených na varaktorech?

Změny teploty mohou mírně posunout hodnoty kapacity, což může způsobit drift frekvence. Vysoce kvalitní návrhy kompenzují pomocí materiálů stabilních vůči teplotě nebo obvodového zpětnovazebního řízení.

6. Co omezuje maximální provozní frekvenci varaktorové diody v reálných RF systémech?

Parazitní indukčnost, návrh pouzdra a vnitřní odpor omezují výkon při velmi vysokých frekvencích, což snižuje účinnost na mikrovlnných a milimetrových pásmech.

7. Proč jsou GaAs varaktorové diody preferovány v mikrovlnných a satelitních systémech místo typů na bázi křemíku?

Zařízení GaAs mají vyšší pohyblivost elektronů a nižší parazitní ztráty, což umožňuje lepší výkon na GHz a milimetrových frekvencích.

8. Jak ovlivňuje ladicí poměr použitelnost varaktorové diody v návrhu RF filtrů?

Vyšší ladicí poměr umožňuje širší rozsah nastavení frekvence, což dělá diodu flexibilnější pro vícipásmové nebo adaptivní RF filtry.
