Top 10 populárních IC regulátorů Buck pro moderní návrhy napájení

IC regulátor Buck se používá, když obvod potřebuje nižší, stabilní DC napětí z vyššího vstupního napětí. Je široce používán, protože mnoho elektronických zařízení nemůže běžet přímo z baterií, adaptérů nebo průmyslových napájecích lišt bez řádné regulace napětí. Na rozdíl od lineárních regulátorů, které ztrácejí přebytečné napětí jako teplo, regulátory Buck používají rychlé spínání, induktor a kondenzátory pro efektivnější převod energie. Tento článek vysvětluje, jak IC regulátory Buck fungují, rozdíl mezi synchronními a nesynchronními typy, populární rodiny IC regulátorů Buck a klíčové faktory, které je třeba zvážit při výběru správného zařízení pro návrh.

Katalog

Jak funguje IC regulátor Buck

IC regulátor Buck je přepínaný napěťový regulátor, který snižuje vyšší DC vstupní napětí na nižší DC výstupní napětí při zachování vysoké účinnosti. Na rozdíl od lineárních regulátorů, které ztrácejí nadbytečné napětí jako teplo, regulátory Buck používají vysokorychlostní spínání a prvky pro ukládání energie k efektivnějšímu převodu energie. Jak je znázorněno na obrázku výše, obvod se skládá ze spínače (S), diody (D), induktoru (L), kondenzátoru (C) a zátěžového rezistoru (R). Tyto součásti spolupracují na převodu vstupního napětí na stabilní nižší výstupní napětí (Vout).

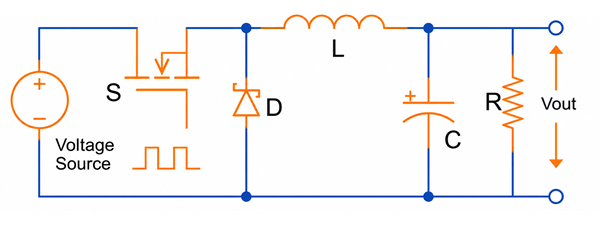

Když se spínač (S) zapne, proud teče ze zdroje napětí přes induktor (L) a do zátěže (R). Během této doby induktor ukládá energii ve svém magnetickém poli a současně dodává energii do zátěže. Kondenzátor (C) se také nabíjí a pomáhá udržovat stabilní výstupní napětí. Když se spínač vypne, magnetické pole v induktoru začne kolabovat. Uložená energie v induktoru pokračuje v udržování proudu obíhajícího obvodem tím, že poskytuje alternativní cestu proudu přes diodu (D). To umožňuje, aby se energie nadále dostávala k zátěži, i když spínač neprovádí.

Kondenzátor (C) filtruje napěťové výkyvy způsobené spínací akcí a pomáhá snižovat výstupní šum. Mezitím induktor (L) vyhlazuje průtok proudu a zabraňuje náhlým změnám proudu. Spolu tvoří induktor a kondenzátor filtr, který produkuje stabilní DC výstupní napětí. Regulátor Buck řídí výstupní napětí úpravou pracovní doby spínače, což je poměr času zapnutí k celkovému spínacímu období. Delší doba zapnutí obvykle vede k vyššímu výstupnímu napětí, zatímco kratší doba zapnutí vytváří nižší výstupní napětí. Nepřetržitým sledováním a úpravou spínací činnosti regulátor Buck udržuje stabilní a efektivní výstupní napětí pro připojenou zátěž.

Synchronní a nesynchronní regulátory Buck

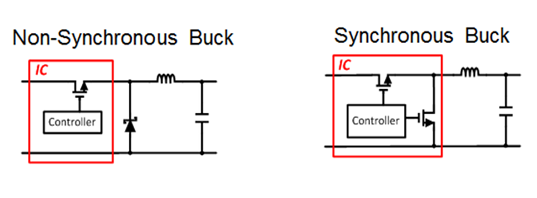

Regulátory Buck lze rozdělit do dvou hlavních typů: synchronní a nesynchronní regulátory Buck. Hlavní rozdíl spočívá v komponentu používaném k přenášení induktorového proudu, když hlavní spínací tranzistor vypne.

Nesynchronní regulátor Buck

Nonsynchronní buck regulátor používá diodu jako volnou dráhu. Když se hlavní spínač uvnitř IC vypne, induktor stále potřebuje dráhu, aby udržel tok proudu. Dioda vede tento proud a umožňuje, aby uložená energie v induktoru nadále zásobovala zátěž.

Tento design je jednoduchý, levný a snadno použitelný. Dioda však má forwardový napěťový pokles, což způsobuje další ztráty energie. Z tohoto důvodu mají nonsynchronní buck regulátory obvykle nižší účinnost a generují více tepla, zejména když je výstupní proud vysoký.

Synchronní Buck Regulátor

V synchronním buck regulátoru zobrazeném na stejném obrázku je dioda nahrazena druhým MOSFETem uvnitř IC. Když se hlavní MOSFET vypne, dolní MOSFET se zapne a poskytuje nízkoztrátovou dráhu pro proud induktoru. To snižuje ztráty při vedení a zlepšuje účinnost.

Synchronní buck regulátory se běžně používají v moderních obvodech, které potřebují vysokou účinnost, jako jsou procesory, FPGA, grafické karty, servery, zařízení napájená z baterií a komunikační zařízení. Jsou lepší pro návrhy s nízkým výstupním napětím a vysokým proudem, protože plýtvají méně energie jako teplem.

Synchronní buck regulátory jsou však obvykle složitější a mohou stát více než nonsynchronní typy. Řídicí obvod musí pečlivě spravovat časování obou MOSFETů, aby se předešlo přímému průchodu proudu. I přes tuto přidanou složitost jsou synchronní návrhy často preferovány v moderních napájecích zdrojích, protože nabízejí lepší účinnost a tepelný výkon.

Oblíbené rodiny IC buck regulátorů

TPS62130A (Texas Instruments)

TPS62130A je jedním z nejpopulárnějších IC synchronních buck regulátorů. Má relativně vysokou kapacitu výstupního proudu až 3A. Zařízení pracuje v širokém rozsahu vstupního napětí od 3V do 17V, což mu umožňuje podporovat jak aplikace napájené z baterií, tak aplikace s pevným napájením. V pinoutu, PVIN (piny 11–12) a AVIN (pin 10) přijímají vstupní napětí, zatímco piny SW (piny 1–3) se připojují k externímu induktoru pro přenos energie. FB (pin 5) monitoruje výstupní napětí pro regulaci, EN (pin 13) zapíná nebo vypíná měnič, PG (pin 4) poskytuje signál stavu napájení, a SS/TR (pin 9) řídí časování soft-startu, aby snížil stres při startu.

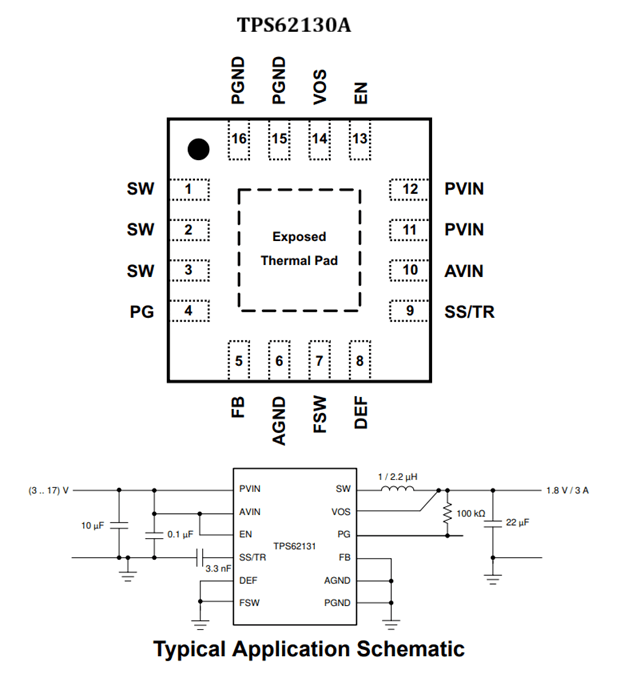

Odkazující na typický aplikační obvod, TPS62130A převádí vstupní napětí mezi 3V a 17V na stabilní výstup 1,8V při až 3A. Když vnitřní spínací MOSFETy pracují, energie se přenáší skrze externí induktor připojený k pinu SW. Výstupní kondenzátory vyhlazují spínací vlnění na stabilní DC napětí, zatímco zpětná vazba připojená k pinu FB neustále měří výstup a upravuje spínací cyklus, aby udržovala regulaci. Rezistor 100 kΩ připojený k pinu PG vytváří signál stavu napájení, který ukazuje, kdy je výstupní napětí v rámci správného provozního rozsahu. Protože TPS62130A používá synchronní architekturu se integrovanými MOSFETy, dosahuje vysoké účinnosti, snižuje generaci tepla a minimalizuje počet externích komponent, což z něj činí populární volbu pro moderní kompaktní návrhy napájecích zdrojů.

TPS54302 (Texas Instruments)

TPS54302 je vysoce populární synchronní buck regulátor od Texas Instruments. Poskytuje výstupní proud až 3A, podporuje široký vstupní rozsah od 4,5V do 28V a vyžaduje pouze několik externích komponent. Jeho malý 6pinový SOT-23 balíček jej činí atraktivním pro produkty se stísněným prostorem, jako jsou průmyslové řídicí jednotky, set-top boxy, audio zařízení, tiskárny, vestavěné systémy a aplikace pro distribuci napájení 12V/24V. V pinoutu, VIN (pin 3) přijímá vstupní napájení, SW (pin 2) se připojuje k externímu induktoru a slouží jako spínací uzel, FB (pin 4) monitoruje výstupní napětí přes dělič odporu, EN (pin 5) zapíná nebo vypíná regulátor, BOOT (pin 6) ovládá vnitřní high-side MOSFET a GND (pin 1) poskytuje referenci pro zem. Zařízení integruje obě spínací MOSFETy interně, čímž snižuje počet komponentů při zachování vysoké účinnosti.

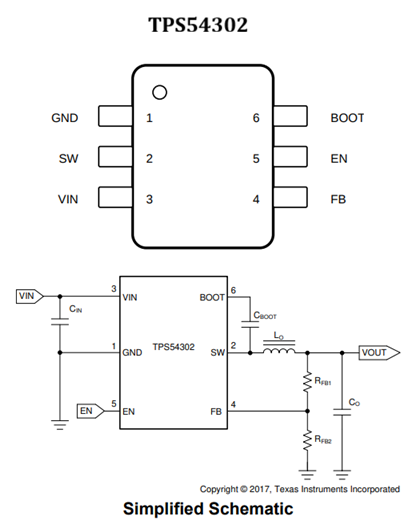

V zjednodušeném aplikačním obvodu výše je vstupní napětí aplikováno na pin VIN a filtrované vstupním kondenzátorem (CIN). TPS54302 pak přepíná interní MOSFETy při pevné frekvenci přibližně 400 kHz, což generuje pulzní vlnění na pinu SW. Tato spínací energie prochází externím induktorem (LO) a výstupním kondenzátorem (CO), aby vytvořila hladké DC výstupní napětí. Dělič odporu (RFB1 a RFB2) vrací zmenšenou verzi výstupního napětí zpět na pin FB, což zařízení umožňuje neustále upravovat svůj pracovní cyklus a udržovat stabilní regulaci. Kondenzátor BOOT (CBOOT) dodává napětí pro řízení potřebné pro high-side MOSFET, zatímco pin EN umožňuje externí řízení spuštění a vypnutí.

LMR33630 (Texas Instruments)

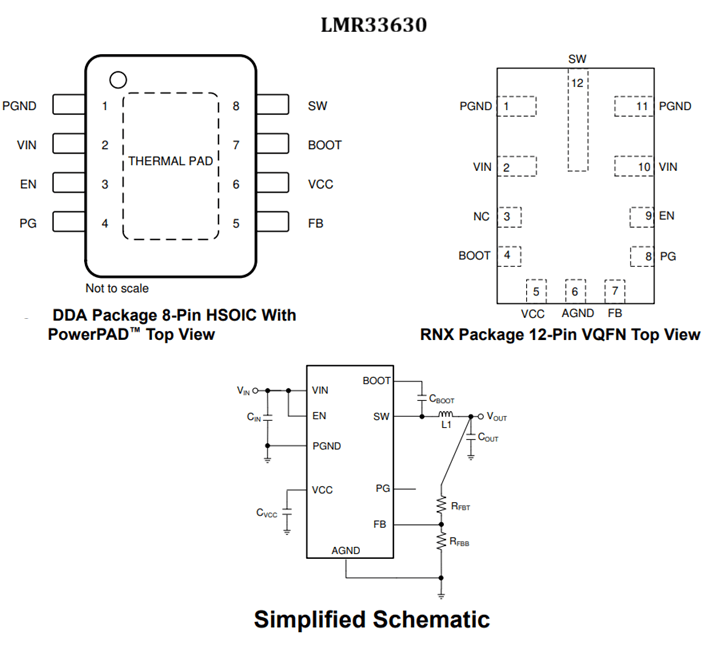

LMR33630 podporuje široký vstupní rozsah 3,8V až 36V, dodává výstupní proud až 3A a je vhodný pro průmyslové systémy, telekomunikační zařízení, senzory, PLC a 24V napájecí sběrnice. Podle schématu pinů VIN přijímá vstupní napájení, SW se připojuje k externímu induktoru, FB snímá výstupní napětí přes dělič odporu, EN řídí spuštění, BOOT aktivuje MOSFET na vysoké straně, PG poskytuje signál o správném napájení a PGND/AGND odděluje napájecí a signální země pro lepší výkon proti šumu. V zjednodušeném obvodu vstupní kondenzátor filtruje napájení, IC přepíná proud přes pin SW, induktor a výstupní kondenzátor jej vyhlazují do stabilního stejnosměrného výstupu a zpětnovazební rezistory pomáhají regulátoru upravit svůj pracoví cyklus tak, aby udržel požadované napětí. Díky kombinaci integrovaných MOSFETů, vysoké účinnosti, nízkému EMI výkonu, podpoře tepelných podložek a jednoduchému externímu zapojení je LMR33630 široce používán v kompaktních a spolehlivých návrzích napájecích zdrojů.

MP1584EN (Monolithic Power Systems)

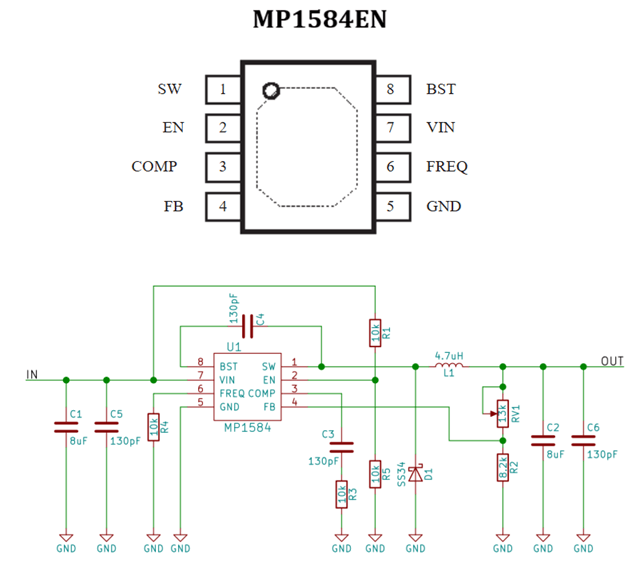

MP1584EN může poskytnout až 3A výstupního proudu z širokého vstupního rozsahu 4,5V až 28V. V schématu pinů VIN přijímá vstupní napájení, SW se připojuje k externímu induktoru, FB snímá výstupní napětí, EN řídí zapnutí/vypnutí, BST podporuje řízení přepínače na vysoké straně, FREQ upravuje frekvenci přepínání, COMP stabilizuje regulaci a GND je referenční zem. V aplikačním obvodu vstupní kondenzátory filtrují napájení, IC přepíná proud přes pin SW, induktor 4,7µH a výstupní kondenzátory vyhlazují pulzní signál do stejnosměrného výstupu a zpětnovazební rezistory plus proměnný rezistor nastavují a regulují výstupní napětí.

MP2307DN (Monolithic Power Systems)

MP2307DN je široce používaný synchronní buck regulátor IC známý svou nízkou cenou, vysokou účinností a schopností dodávat až 3A výstupního proudu z širokého vstupního rozsahu 4,75V až 23V. Často se vyskytuje v modulech DC-DC převodníků, vestavěných systémech, projektech Arduino, průmyslových kontrolních deskách a spotřební elektronice. Podle schématu VIN přijímá vstupní napětí, SW se připojuje k externímu induktoru (L1) pro převod energie, FB monitoruje výstupní napětí přes síť děličů odporů (R1 a R3), COMP se používá pro kompenzaci smyčky a stabilitu, EN zapíná nebo vypíná regulátor, SS řídí funkci soft-start pro snížení nárazového proudu během spuštění, BS aktivuje vnitřní MOSFET na vysoké straně a GND poskytuje referenční zem.

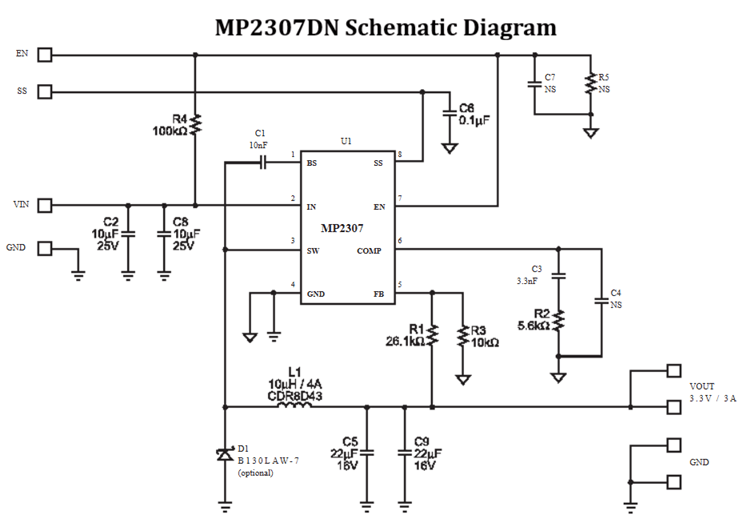

Během provozu IC přepíná vnitřní MOSFETy, přenáší energii přes induktor a výstupní kondenzátory (C5 a C9) k vytvoření stabilního 3,3V/3A výstupu. Zpětnovazební okruh průběžně monitoruje výstupní napětí a upravuje pracovní cyklus přepínání podle potřeby k udržení regulace.

MPM3610 (Monolithic Power Systems)

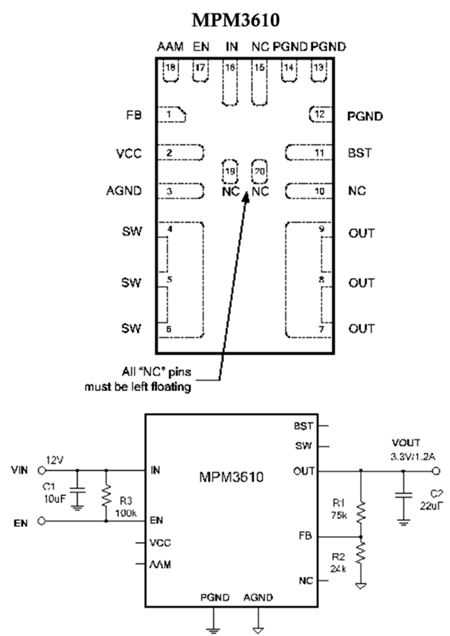

MPM3610 je vysoce integrovaný napájecí modul od Monolithic Power Systems, který kombinuje synchronní buck regulátor, napájecí MOSFETy, induktor a řídicí obvody do jednoho kompaktního balení. Funguje v širokém vstupním napěťovém rozsahu a může dodávat až 1,2A výstupního proudu s velmi málo externími komponenty. Podle schématu pinů IN přijímá vstupní napájecí napětí, OUT poskytuje regulovaný výstup, FB monitoruje výstupní napětí přes síť děličů odporů, EN řídí spuštění a vypnutí, BST podporuje vnitřní řízení přepínače na vysoké straně, SW je interní přepínací uzel, VCC napájí vnitřní řídicí obvody, zatímco PGND a AGND poskytují oddělené napájecí a analogové země pro vylepšení výkonu proti šumu. V aplikačním obvodu je 12V vstup převeden na stabilní 3,3V výstup při 1,2A, přičemž zpětnovazební rezistory (R1 a R2) nastavují výstupní napětí a výstupní kondenzátor (C2) snižuje šum.

LTC3639 (Analog Devices)

LTC3639 je jedinečný synchronní buck regulátor s vysokým napětím od Analog Devices. Je navržen pro aplikace vyžadující přímou konverzi z vysokých stejnosměrných napětí. Jeho nejvýraznější funkcí je jeho mimořádně široký vstupní napěťový rozsah 5V až 150V, což mu umožňuje fungovat přímo z průmyslových napájecích zdrojů, telekomunikačních systémů, automobilového vybavení a obvodů pro kontrolu vysokého napětí bez dodatečných předregulačních stadií.

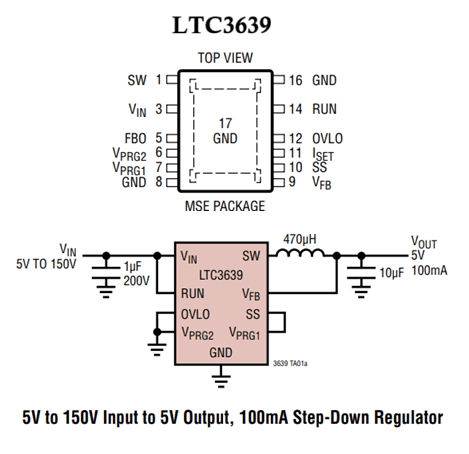

Podle schématu pinů VIN přijímá vstupní napětí, SW se připojuje k externímu induktoru, VFB monitoruje výstupní napětí, RUN aktivuje nebo deaktivuje regulátor, SS řídí chování soft-start, ISET nastavuje limit špičkového proudu, OVLO poskytuje ochranu proti přepětí a VPRG1/VPRG2 se používají pro konfiguraci provozního režimu.

V aplikačním obvodu LTC3639 převádí vstupní napětí v rozmezí od 5V do 150V na regulované výstupní napětí 5V při 100mA. Přepínací akce na pinu SW přenáší energii prostřednictvím induktoru 470µH, zatímco výstupní kondenzátor vyhlazuje napětí a pin VFB neustále monitoruje výstup pro udržení regulace. Díky schopnosti zpracovat extrémně vysoká vstupní napětí při relativně malém počtu externích komponentů je LTC3639 oblíbenou volbou pro průmysl, instrumentaci, inteligentní měření a aplikace vysokonapěťové konverze energie.

LT8609S (Analog Devices)

LT8609S je široce používán v automobilovém, průmyslovém, telekomunikačním a vloženém napájecím systému, protože kombinuje vysokou účinnost, nízký EMI provoz a široké vstupní napětí v rozmezí 3V až 42V. Může dodat až 2A výstupního proudu při pracovních frekvencích až 2MHz, což umožňuje návrhářům používat menší induktory a kondenzátory pro kompaktní napájecí zdroje. Odkazující na pinový vývod, VIN (piny 9 a 10) přijímá vstupní napětí, SW (piny 5 a 6) se připojuje k externímu induktoru, FB (pin 13) monitoruje výstupní napětí prostřednictvím zpětnovazební sítě, EN/UV (pin 11) ovládá funkce enable a ochrany proti podnapětí, PG (pin 12) poskytuje signál dobrého napájení, RT (pin 1) nastavuje přepínací frekvenci, TR/SS (pin 15) ovládá chování soft-startu a SYNC (pin 16) umožňuje synchronizaci s externím hodinovým signálem.

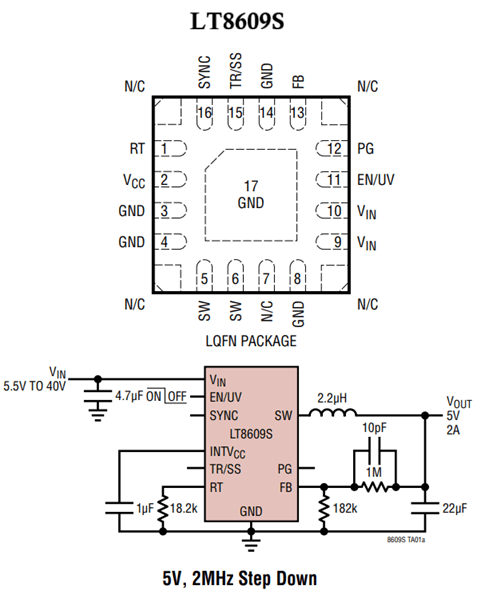

V aplikačním obvodu LT8609S převádí vstupní napětí od 5.5V do 40V na regulované výstupní napětí 5V a 2A, přičemž induktor a výstupní kondenzátory filtrují přepínací průběh do stabilního DC napětí, zatímco zpětnovazební dělič neustále upravuje pracovní cyklus pro udržení regulace. Díky architektuře Silent Switcher®, vynikající účinnosti, kompaktnímu designu a nízkému elektromagnetickému rušení je LT8609S oblíbenou volbou pro aplikace napájení citlivé na hluk a prostorově omezené.

RT8250 (Richtek)

RT8250 je navržen pro efektivní krok-dolů konverzi energie v spotřební elektronice, síťovém vybavení, průmyslových kontrolách a vložených systémech. Podporuje široké vstupní napěťové rozmezí a může dodat až 3A výstupního proudu, což jej činí vhodným pro napájení procesorů, komunikačních modulů a digitálních obvodů. Odkazující na pinový vývod, VIN (pin 2) přijímá vstupní napětí, SW (pin 3) se připojuje k externímu induktoru (L1) pro přenos energie, FB (pin 5) monitoruje výstupní napětí prostřednictvím děliče odporu (R1 a R2), COMP (pin 6) se používá pro kompenzaci smyčky a kontrolu stability, EN (pin 7) zapíná nebo vypíná regulátor, SS (pin 8) ovládá provoz soft-startu pro snížení rázu startovacího proudu, BOOT (pin 1) řídí interní MOSFET na high-side a GND (pin 4) poskytuje referenci země.

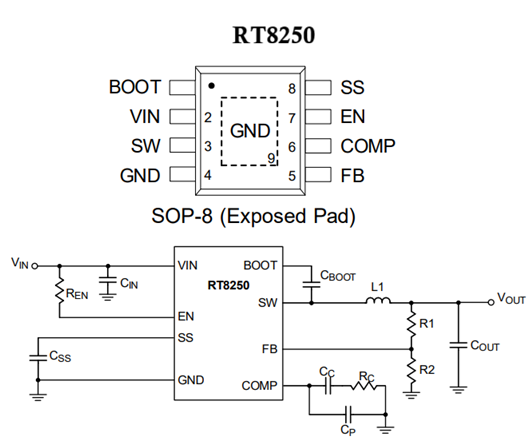

V aplikačním obvodu RT8250 převádí vstupní napětí na regulovaný výstup přepínáním proudu přes induktor a síť kondenzátorů na výstupu, zatímco zpětnovazební obvod neustále upravuje pracovní cyklus přepínání pro udržení stabilního výstupního napětí. Jeho integrované MOSFETy, vysoká účinnost, schopnost soft-startu a nízký počet externích komponentů činí RT8250 široce používaným řešením pro kompaktní a spolehlivé návrhy DC-DC napájecích zdrojů.

LMR16030 (Texas Instruments)

LMR16030 je populární nesynchronní buck regulátor od Texas Instruments. Je dobrý pro průmyslové, automobilové, spotřební a distribuované aplikace napájení vyžadující vysokou schopnost zpracování vstupního napětí. Podporuje vstupní napětí až 60V a může dodávat až 3A výstupního proudu, což jej činí vhodným pro 24V a 48V napájecí systémy, průmyslové kontroléry, senzory a komunikační zařízení. Odkazující na pinový vývod, VIN (pin 2) přijímá vstupní napětí, SW (pin 8) se připojuje k externímu induktoru a přepínacímu bodu, FB (pin 5) monitoruje výstupní napětí prostřednictvím zpětnovazebního děliče odporu, EN (pin 3) ovládá spuštění a vypnutí, RT/SYNC (pin 4) nastavuje přepínací frekvenci nebo umožňuje synchronizaci s externím hodinovým signálem, SS/PGOOD (pin 6) poskytuje funkce soft-startu nebo signálu dobrého napájení v závislosti na verzi zařízení, BOOT (pin 1) řídí interní MOSFET na high-side a GND (pin 7) slouží jako referenční země.

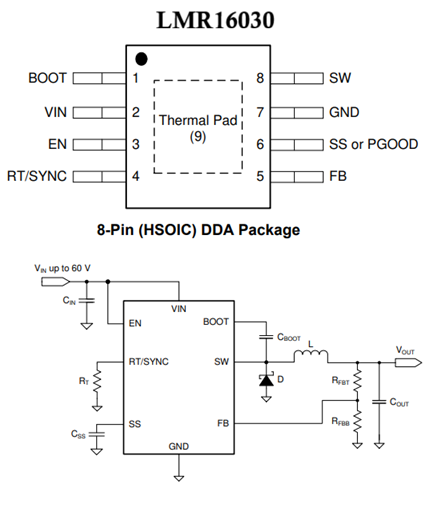

V aplikačním obvodu je vstupní napětí filtrováno vstupním kondenzátorem, přepíná se přes pin SW a přenáší přes externí induktor a výstupní kondenzátor k vygenerování stabilního DC výstupního napětí, zatímco zpětnovazební síť neustále upravuje pracovní cyklus pro udržení regulace. Jeho schopnost pracovat přímo z vysokonapěťových vstupů, v kombinaci s dobrou účinností, robustními ochrannými prvky a jednoduchým počtem externích komponentů, učinila LMR16030 široce používaným buck regulátorem v průmyslových a vysokonapěťových aplikacích konverze energie.

Jak vybrat správný buck regulátor IC

• Určení rozsahu vstupního napětí - Vyberte buck regulátor, který podporuje nejvyšší a nejnižší vstupní napětí očekávané ve vaší aplikaci.

• Vypočítejte potřebné výstupní napětí - Ujistěte se, že regulátor dokáže poskytnout přesné výstupní napětí potřebné zátěží, ať už pevné, nebo nastavitelné.

• Zkontrolujte požadavek na výstupní proud - Vyberte IC s proudovým hodnocením vyšším než maximální zatěžovací proud pro zajištění dostatečné projektové rezervy.

• Zvažte požadavky na účinnost - Regulátory s vyšší účinností snižují ztrátu energie, generaci tepla a spotřebu energie.

• Zhodnoťte spínací frekvenci - Vyšší spínací frekvence umožňují menší induktory a kondenzátory, ale mohou zvýšit spínací ztráty.

• Přezkoumejte termální výkon - Zkontrolujte odvod tepla, tepelný odpor a požadavky na chlazení, zejména pro aplikace s vysokým proudem.

• Ověřte ochranné funkce - Hledejte ochranu proti přetížení, přepětí, tepelnému vypnutí, zkratu a podnapětí.

• Zvažte velikost balení a prostor na PCB - Vyberte balení, které se vejde do dostupné plochy desky a tepelných návrhových omezení.

• Zkontrolujte požadavky na externí součástky - Některé regulátory vyžadují pouze několik kondenzátorů, zatímco jiné potřebují dodatečné kompenzační sítě a filtrační součásti.

• Zhodnoťte EMI a výkon šumu - Regulátory s nízkým EMI jsou preferovány pro komunikační, automobilové, RF a aplikace citlivé na šum.

• Přizpůsobte IC aplikaci - IoT zařízení s nízkou spotřebou, průmyslové vybavení, automobilové systémy a vysokonapěťové napájecí zdroje mají často různé požadavky na regulátory.

• Zvažte budoucí škálovatelnost - Vyberte regulátor, který dokáže vyhovět možnému budoucímu zvýšení požadavků na výkon nebo účinnost.

• Studujte technický list a referenční návrh - Ověřte specifikace, doporučené uspořádání, aplikační obvody a návrhové pokyny před konečným výběrem.

Závěr

Jak je uvedeno v příkladech, každý buck regulátor IC má různé výhody, jako je vysoká schopnost proudu, široký rozsah vstupního napětí, nízký výkon EMI, kompaktní balení nebo vysokonapěťový provoz. Nejlepší volba závisí na vstupním napětí, výstupním napětí, zatěžovacím proudu, cílové účinnosti, termálních limitech, prostoru na PCB, požadavcích na šum a ochranných funkcích potřebných aplikací. Porozuměním tomu, jak tyto IC fungují, a pečlivým porovnáváním jejich specifikací mohou návrháři vybrat buck regulátor, který poskytuje bezpečné, stabilní a účinné napájení pro jejich obvod.

Často kladené otázky [FAQ]

1. Proč jsou buck regulátory obecně preferovány před lineárními regulátory v moderních elektronických zařízeních?

Buck regulátory jsou preferovány, protože dosahují mnohem vyšší účinnosti převodem nadbytečného napětí na použitelnou energii místo jeho ztráty ve formě tepla. To snižuje ztrátu energie, snižuje provozní teploty a prodlužuje životnost baterie v přenosných zařízeních.

2. Jak induktor ovlivňuje výkon obvodu buck regulátoru?

Induktor ukládá energii, když je spínač zapnutý, a uvolňuje ji, když je spínač vypnutý. To vyhlazuje tok proudu, snižuje zvlnění a pomáhá udržovat stabilní výstupní napětí, a přitom zlepšuje celkovou účinnost.

3. Proč mají aplikace s nízkým výstupním napětím a vysokým proudem větší prospěch z synchronních buck regulátorů?

V těchto aplikacích se ztráty na diodě stávají významnými. Nahrazení diody MOSFET s nízkým odporem výrazně snižuje ztrátu energie, což vede k vyšší účinnosti, menší generaci tepla a lepšímu dodávání energie.

4. Jaké problémy mohou nastat, pokud je vybrán buck regulátor IC s nedostatečnou schopností výstupního proudu?

Regulátor může přehřát, vstoupit do ochrany proti přetížení, zažít poklesy napětí, stát se nestabilním nebo nedokázat dodávat požadovanou energii během vrcholové zátěže.

5. Jak spínací frekvence ovlivňuje velikost externích součástek v buck měniči?

Vyšší spínací frekvence umožňují použití menších induktorů a kondenzátorů, čímž se zmenšuje velikost obvodu. Nicméně příliš vysoké frekvence mohou zvýšit ztráty při spínání a snížit účinnost.

6. Proč je funkce soft-start důležitá v mnoha návrzích buck regulátorů?

Soft-start postupně zvyšuje výstupní napětí během startu, snižuje nárazový proud, zabraňuje přepětí, minimalizuje zatížení na součástky a zlepšuje spolehlivost systému.

7. Jaké výhody nabízejí integrované napájecí moduly, jako je MPM3610, ve srovnání s tradičními buck regulátory IC?

Integrované moduly kombinují regulátor, MOSFETy a induktor v jednom balení, čímž snižují počet komponentů, zjednodušují rozložení PCB, zkracují dobu návrhu a zvyšují spolehlivost.

8. Kdy by byl vysokonapěťový buck regulátor, jako je LTC3639, lepší volbou než standardní regulátory?

Je to lepší volba, když musí systém pracovat přímo z vysokonapěťových zdrojů, jako jsou průmyslové elektrické sítě, telekomunikační zařízení, inteligentní měřiče nebo DC systémy 48V až 150V bez dodatečných předregulačních stupňů.

9. Jak zlepšují signály power-good (PG nebo PGOOD) provoz systému?

Signál power-good indikuje, že výstupní napětí dosáhlo správného provozního rozsahu. To umožňuje procesorům, řídicím obvodům a dalším obvodům začít až poté, co je napájení stabilní.

10. Kromě napěťových a proudových hodnot, co je jedním z nejvíce opomíjených faktorů při výběru IC buck regulátoru?

Tepelný výkon je často opomíjen. Regulátor může splnit požadavky na napětí a proud, ale stále může selhat, pokud nedokáže efektivně odvádět teplo za skutečných provozních podmínek. Správný tepelný návrh je nezbytný pro dlouhodobou spolehlivost.
