Jak IRS2092 funguje v audio zesilovačích třídy D s vysokým výkonem

Tento článek vysvětluje funkce pinů IRS2092, vnitřní pracovní princip, hlavní vlastnosti, typický aplikační obvod, alternativy a běžné použití. Také porovnává IRS2092 s jinými audio zesilovači IC, aby vám pomohl pochopit, kdy je toto zařízení lepší volbou pro návrhy zesilovačů třídy D s vysokým výkonem.

Katalog

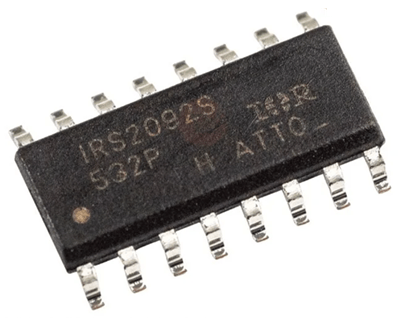

IRS2092 Digitální audio zesilovač IC

IRS2092 je vysokonapěťový digitální audio zesilovač třídy D IC od společnosti Infineon Technologies. Kombinuje PWM řadič, operační zesilovač a ovladače brány MOSFET na vysokém a nízkém napětí v jednom zařízení, což umožňuje efektivní ovládání externích napájecích MOSFETů. IC podporuje napájecí napětí výstupní stupně až do ±100 V, což ho předurčuje pro návrhy zesilovačů třídy D s vysokým výkonem.

Zařízení je dostupné v provedeních SOIC-16N (povrchová montáž) a PDIP-16 (pro průchozí montáž), což poskytuje flexibilitu pro komerční produkci a vývoj prototypů. Použitím externích MOSFETů umožňuje IRS2092 optimalizovat výstupní výkon, účinnost, tepelný výkon a celkový návrh zesilovače podle požadavků aplikace.

Pokud máte zájem o zakoupení IRS2092, neváhejte nás kontaktovat ohledně cen a dostupnosti.

Alternativy a možnosti náhrady IRS2092

• IRS2092S

• TPA3255

• TPA3251

• TPA3116D2

• TDA7498

• TDA7498E

• TAS5630B

• TAS5614A

• TAS5624A, atd.

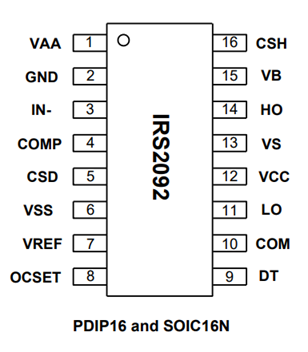

Pinout a funkce pinů

Pin Číslo	Pin Název	Funkce
1	VAA	Analogový přívod napětí pro vnitřní analogové řídicí obvody. Zajišťuje napájení pro zpracování signálu v IC.
2	GND	Referenční země pro analogové obvody. Slouží jako zpětná cesta pro vnitřní analogové signály.
3	IN-	Inverzní audio vstup. Přijímá záporný vstupní signál pro vstupní stupeň zesilovače.
4	COMP	Pin pro kompenzaci používaný pro stabilitu smyčky a frekvenční kompenzaci. K externím komponentům je možné připojit pro optimalizaci výkonu zesilovače.
5	CSD	Kondenzátor Pin pro měkký start/vypnutí. Řídí časování spuštění a pomáhá snižovat praskání během zapínání a vypínání.
6	VSS	Negativní napájecí napětí nebo analogová zem, v závislosti na konfiguraci aplikace.
7	VREF	Výstupní referenční napětí. Používá se jako stabilní napěťový referenční zdroj pro externí obvody a biasování signálu.
8	OCSET	Pin pro nastavení ochrany proti přetížení. Externí odpor připojený k tomuto pinu nastavuje prahovou hodnotu detekce přetížení.
9	DT	Pin pro řízení mrtvého času. Umožňuje nastavení časového odstupu spínání mezi řidiči MOSFET pro vysokou a nízkou stranu, aby se předešlo proudovým špičkám.
10	COM	Referenční země pro napájecí část řidiče. Slouží jako návratová cesta pro proudy řízení nízké strany.
11	LO	Výstup řidiče pro řízení nízké strany. Řídí gate externího MOSFET pro nízkou stranu.
12	VCC	Vstup pro nízkonapěťové napájení pro obvody řidiče. Napájí řidiče pro nízkou stranu a interní logiku.
13	VS	Vysoká strana plovoucí návratové připojení. Připojeno ke spínacímu uzlu mezi MOSFETy pro vysokou a nízkou stranu.
14	HO	Výstup řidiče pro vysokou stranu. Řídí gate externího MOSFET pro vysokou stranu.
15	VB	Plovoucí bootstrap napájení pro řidiče vysoké strany. Obvykle připojeno k obvodu bootstrap kondenzátoru.
16	CSH	Vstup pro snímání proudu. Používá se pro monitorování proudu, ochranu proti přetížení a funkce detekce poruchy.

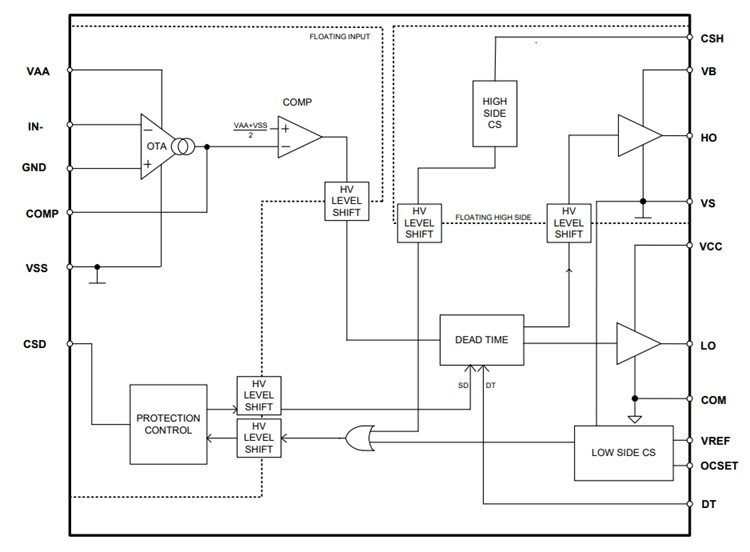

Interní architektura a pracovní princip

Interní architektura IRS2092 kombinuje zpracování audia, generaci PWM, řízení gate a ochranné funkce do jediné IC. Audio signál vstupuje do OTA (Operační transkonduktance zesilovače), kde je porovnán zpětnou vazbou ze zesilovače. Toto porovnání vytváří chybový signál, který pomáhá udržovat přesnou reprodukci audia a nízkou zkreslenost.

Chybový signál je poslán do komparátoru, který jej převádí na signál modulovaný šířkou pulzu (PWM). Šířka PWM pulzů se mění podle audio vlny, což umožňuje zesilovači představit vstupní signál pomocí vysokofrekvenčního spínání.

PWM signál prochází vysokonapěťovými úrovňovými posunovači, které přenášejí řídicí signály z nízkonapěťové logické části do plovoucího řidiče vysoké strany. Vestavěný obvod pro řízení mrtvého času poté vloží krátké zpoždění mezi spínáním MOSFETů pro vysokou a nízkou stranu, aby se předešlo proudovým špičkám a zlepšila se spolehlivost.

Řidiči gate pro vysokou a nízkou stranu generují výstupy HO a LO, které řídí externí MOSFETy. Tyto MOSFETy přepínají rychle, aby produkovaly vysoce výkonové PWM výstupní vlnění. Po průchodu externím LC filtrem je PWM signál převeden zpět na zesílený audio signál.

Aby ochránil zesilovač, IRS2092 zahrnuje obvody pro snímání proudu na vysoké a nízké straně, které nepřetržitě monitorují výstupní stupeň. Pokud je detekováno přetížení, zkrat nebo nadměrný proud, blok ochrany zakáže řidiče gate a vypne spínací operaci, čímž pomáhá předcházet poškození MOSFETů a reproduktorů. Tato kombinace řízení PWM, řízení gate, řízení mrtvého času a ochrany umožňuje IRS2092 dosáhnout vysoké účinnosti a nízké zkreslenosti v konstrukcích zesilovače třídy D.

Vlastnosti a technické specifikace

• Integrovaný řidič audio zesilovače třídy D s vestavěným PWM modulátorem

• Podporuje návrh výstupní etapy polovodiče MOSFET typu half-bridge

• Plovoucí vstupní architektura pro flexibilní implementaci obvodu

• Programovatelná obousměrná ochrana proti přetížení (OCP)

• Automatická funkce ochrany před samovypnutím

• Programovatelné řízení mrtvého času pro zlepšení zvukového výkonu

• Vestavěná ochrana proti proudovým špičkám

• Snížení šumu při zapínání a vypínání

• Vysoká odolnost proti šumu pro stabilní provoz v hlučných prostředích

• Řidiči gate pro vysokou a nízkou stranu integrováni do jednoho IC

• Maximální napěťová kapacita ±100 V

• Podporuje výstupní výkon zesilovače až 500 W

• Pracuje při spínacích frekvencích až 800 kHz

• Kompatibilní s logickými vstupy 3,3 V a 5 V

• Integrovaný vysokorychlostní chybový zesilovač (OTA)

• Ochrana proti pod napětím (UVLO) pro bias napájení

• K dispozici v kompaktním 16kolíkovém pouzdře

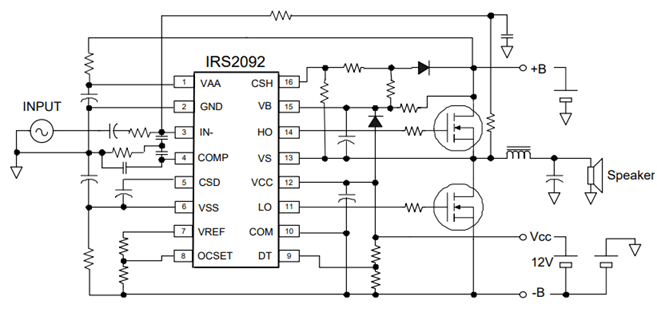

Typický aplikační obvod IRS2092

Typický schéma zapojení IRS2092 ukazuje kompletní polovodičový zesilovač třídy D postavený kolem řídicího integrovaného obvodu IRS2092, dvou externích N-kanálových MOSFETů a LC výstupního filtru. Audio vstupní signál vstupuje do pinu IN− přes spojovací kondenzátor a rezistorovou síť. Uvnitř IC je signál zpracován chybovým zesilovačem a PWM modulátorem, které převádějí audiovlnu na vysokofrekvenční PWM signál.

Piny HO a LO ovládají mřížky horních a dolních MOSFETů. Tyto MOSFETy vytvářejí polovodičovou výstupní etapu a přepínají se střídavě na vysoké frekvenci. Síť VB, VS a bootstrap diodovo-kondenzátorová síť poskytuje plovoucí napájení potřebné pro ovladač horního MOSFETu. To umožňuje řídit horní MOSFET i tehdy, když napětí jeho zdroje vzroste blízko kladné napájecí sítě.

Zesilovač pracuje z dvojitého napájení, označovaného jako +B a -B, které poskytuje vysokonapěťové kolejnice potřebné pro audio výstupní výkon. Oddělené 12 V napájení připojené k VCC napájí interní ovladače mřížek. Piny OCSET, CSH a VREF spolupracují s externími rezistorovými sítí pro konfiguraci systému ochrany proti přetížení, který umožňuje IRS2092 detekovat přetížení a chránit MOSFETy a reproduktor před nadměrným proudem.

Ve výstupní části přepínací průběh prochází LC dolnopásmovým filtrem, který se skládá z induktoru a kondenzátoru. Tento filtr odstraňuje vysokofrekvenční přepínací komponenty a rekonstrukčně obnovuje původní zvukovou vlnu předtím, než dosáhne reproduktoru. Výsledkem je vysokou účinností audio zesilovač schopný dodávat značný výstupní výkon s nízkým tepelným odvodem a nízkou zkreslením.

IRS2092 vs ostatní audio zesilovače ICs

Vlastnost	IRS2092	TPA3255	TDA7498	TPA3116D2
Typ zesilovače	Třída-D Řídicí + externí MOSFETy	Integrovaný třída-D zesilovač	Integrovaný třída-D zesilovač	Integrovaný třída-D zesilovač
Typický výstupní výkon	Až 500W+ (závisí na MOSFETy a napájení)	Až 315W Stereo / 600W Mono	Až 2 × 100W	Až 2 × 50W
Napájecí napětí	Až ±100V	18V–53.5V	Až 36V	4.5V–26V
Externí MOSFETy požadovány	Ano	Ne	Ne	Ne
Složitost návrhu	Vysoká	Střední	Nízká	Velmi nízká
Účinnost	>90%	>90%	>90%	>90%
Ochranné funkce	OCP, UVLO, Řízení doby mrtvého času	OCP, OVP, UVLO, OTP	OCP, UVLO, Tepelná ochrana	OCP, UVLO, Tepelná ochrana
Flexibilita	Velmi vysoká	Vysoká	Střední	Střední
Nejlepší pro	Profesionální audio, výkonné zesilovače	Vysoce kvalitní audio, subwoofery	Domácí audio systémy	Kompaktní a rozpočtové zesilovače
Náklady na kompletní návrh	Vysoké	Střední	Nízké	Nejnižší

IRS2092 Široká aplikace

Profesionální audio výkonové zesilovače

IRS2092 se používá v profesionálních výkonových zesilovačích pro pódia, koncertní zařízení a PA stojany. Podporuje vysokovýkonný návrh třídy D, protože dokáže řídit externí MOSFETy a pracovat efektivně na vysokých výkonových úrovních.

Aktivní subwooferové zesilovače

IRS2092 je vhodný pro aktivní subwoofery, které potřebují silný nízkofrekvenční výstup. Jeho konstrukce polovodičového řidiče umožňuje zesilovači zvládat vysoký proud při spojení s odpovídajícími MOSFETy, napájecími kolejnicemi a výstupním filtrem.

Domácí kino

IRS2092 lze použít v domácích kino zesilovačích pro subwooferové kanály a výstupy vysokofrekvenčních reproduktorů. Jeho provoz třídy D pomáhá snižovat teplo, což je užitečné v kompaktním domácím audio vybavení.

Hi-Fi audio zesilovače

IRS2092 se také používá v Hi-Fi návrzích zesilovačů, kde je důležitá účinnost a čistá reprodukce zvuku. S odpovídajícím uspořádáním PCB, zpětnou vazbou a výstupním filtrem dokáže dodat audio výkon s nízkým zkreslením.

Aktivní reproduktory

Aktivní reproduktory používají integrované zesilovací obvody uvnitř skříně reproduktoru. IRS2092 pomáhá vytvářet kompaktní zesilovačové moduly, protože kombinuje PWM řízení, ovládání mřížky, řízení doby mrtvého času a ochranné funkce v jednom IC.

Zesilovače hudebních nástrojů

IRS2092 lze použít v zesilovačích pro kytary, basy a klávesy, které potřebují vysoký výstupní výkon s menší hmotností. Návrhy třídy D založené na tomto IC jsou užitečné pro přenosné zesilovačové systémy používané v živých vystoupeních.

Automobilové audio systémy

IRS2092 je vhodný pro audio zesilovače do automobilů, zejména pro subwoofery a kanály pro výkonné reproduktory. Jeho efektivní spínací provoz pomáhá snižovat hromadění tepla v omezeném prostoru automobilových audio instalací.

DIY a vlastní audio projekty

IRS2092 je oblíbený v DIY a vlastních sestavách zesilovačů, protože poskytuje designérům flexibilitu ve výběru MOSFETů, napájecího napětí, výstupního výkonu a nastavení ochrany. To ho činí užitečným pro vlastní audio desky a experimentální projekty třídy D zesilovačů.

Mechanické rozměry IRS2092

Výrobce

Infineon Technologies má silné výrobní schopnosti pro IRS2092, protože je to majoritní globální polovodičová společnost s hlubokými zkušenostmi v oblasti výkonových integrovaných obvodů, spínacích obvodů a zařízení pro správu energie. IRS2092 také těží z technologického zázemí Infineon’s International Rectifier, které je dobře známo v oblastech ovladačů MOSFET a řešení pro zesilovače třídy D. S pokročilým návrhem čipů, výrobou waferů, testováním a kontrolou kvality může Infineon podporovat spolehlivou výrobu zařízení IRS2092 pro návrhy vysoce výkonných audio zesilovačů.

Často kladené otázky [FAQ]

1. Proč IRS2092 používá externí MOSFETy místo integrace napájecího stupně do IC?

Použití externích MOSFETů umožňuje designérům vybrat zařízení, která odpovídají požadovanému výstupnímu výkonu, napětí a tepelným vlastnostem. To činí IRS2092 flexibilnějším než integrované zesilovačové IC a vhodným pro návrhy s vyšším výkonem.

2. Jak výstava dead-time ovlivňuje výkon zesilovače IRS2092?

Dead-time zabraňuje oběma MOSFETům ve současném vedení. Příliš málo dead-time může způsobit průrazový proud, zatímco příliš mnoho dead-time může zvýšit zkreslení. Správné nastavení pomáhá vyvážit účinnost a zvukovou kvalitu.

3. Jaké faktory určují maximální výstupní výkon zesilovače IRS2092?

Výstupní výkon závisí na napájecím napětí, hodnocení MOSFETů, chladicím systému, impedanci reproduktoru a schopnosti napájecího zdroje. Samotný IRS2092 řídí spínací proces, zatímco externí komponenty určují konečnou úroveň výkonu.

4. Proč je v návrzích IRS2092 vyžadován bootstrap okruh?

Bootstrap okruh poskytuje plovoucí napětí potřebné k ovládání gate high-side MOSFETu. Bez něj by driver high-side nebyl schopen správně přepínat horní MOSFET.

5. Může být IRS2092 použit s různými značkami a modely MOSFETů?

Ano. IRS2092 je kompatibilní s mnoha N-kanálovými výkonovými MOSFETy. Nicméně je třeba zvážit nabíjecí napětí, rychlost přepínání, napěťový rating a schopnost proudu při výběru MOSFETů.

6. Co se stane, pokud je z zesilovače IRS2092 vynechán LC výstupní filtr?

Bez LC filtru bude výstup obsahovat signály PWM spínání ve vysokých frekvencích. To může zvýšit šum, snížit zvukovou kvalitu a potenciálně ovlivnit připojené reproduktory nebo blízká elektronická zařízení.
