Přehled kapacitního snímacího IC FDC1004 s vysokým rozlišením

FDC1004 je kapacitní snímací IC navržený k měření velmi malých změn kapacitance a přeměně těchto změn na digitální data, která může mikrořadič číst. Tento článek vysvětluje pinout FDC1004, pracovní princip, klíčové specifikace, funkce, aplikace, porovnání s jinými kapacitními snímacími IC a chování aplikačního obvodu.

Katalog

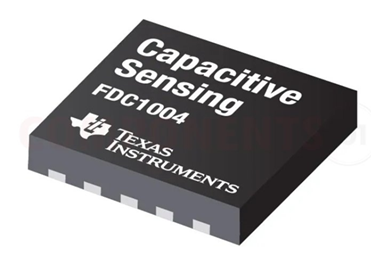

Základy kapacitního snímacího IC FDC1004

FDC1004 je převodník kapacitance na digitální signál s vysokým rozlišením a 4 kanály, navržený pro kapasitní snímací systémy. Měří velmi malé změny kapacitance a převádí je na digitální data, která může mikrořadič číst prostřednictvím rozhraní I²C.

Každý kanál má plný rozsah ±15 pF a dokáže zpracovat posuvnou kapacitanci senzoru až do 100 pF. Tato posuvná kapacitance může být programována interně nebo dodávána prostřednictvím externího kondenzátoru, což pomáhá zlepšit flexibilitu a stabilitu měření.

FDC1004 také zahrnuje ovladače stínění, které pomáhají snižovat EMI rušení a zaměřovat směr snímání kapacitního senzoru. To činí systém spolehlivějším v hlučných prostředích.

Je dostupný v 10pinových baleních WSON a VSSOP, obě s kompaktním tělem o velikosti 3,0 mm × 3,0 mm. Jeho malá stopa podporuje návrhy kapacitního snímání s nízkou spotřebou, nízkými náklady a úsporu místa.

Alternativy a ekvivalentní model

IC / Model	Hlavní funkce	Kanály	Rozhraní
MPR121	Snímání kapacitního dotyku	12	I²C
CAP1188	Ovladač dotykového senzoru	8	I²C
AT42QT1010	Snímání jednoprvkového dotyku	1	Digitální výstup
FDC2214	Vysoké rozlišení induktivního/kapacitního snímání	4	I²C
AD7746	Přesné měření kapacitance	2	I²C
CY8CMBR3116	Ovladač kapacitních tlačítek	16	I²C

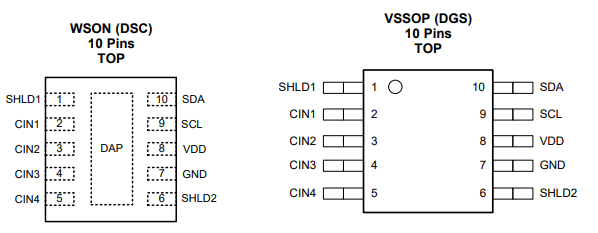

Pinout a funkce pinů FDC1004

Pin	Název	Typ	Popis
1	SHLD1	Výstup ovladače stínění	Řídí vrstvu stínění pro snížení EMI šumu a zlepšení směru snímání.
2	CIN1	Kapacitní vstup	Vstup kapacitního senzoru kanálu 1.
3	CIN2	Kapacitní vstup	Vstup kapacitního senzoru kanálu 2.
4	CIN3	Kapacitní vstup	Vstup kapacitního senzoru kanálu 3.
5	CIN4	Kapacitní vstup	Vstup kapacitního senzoru kanálu 4.
6	SHLD2	Výstup ovladače stínění	Druhý štít výstup řidiče pro stínění senzoru a snížení šumu.
7	GND	Zem	Zem připojení pro IC.
8	VDD	Napájecí zdroj	Kladný napájecí vstup.
9	SCL	I²C Hodiny	Sekvenční hodinová linka pro I²C komunikaci.
10	SDA	I²C Data	Sekvenční datová linka pro I²C komunikaci.

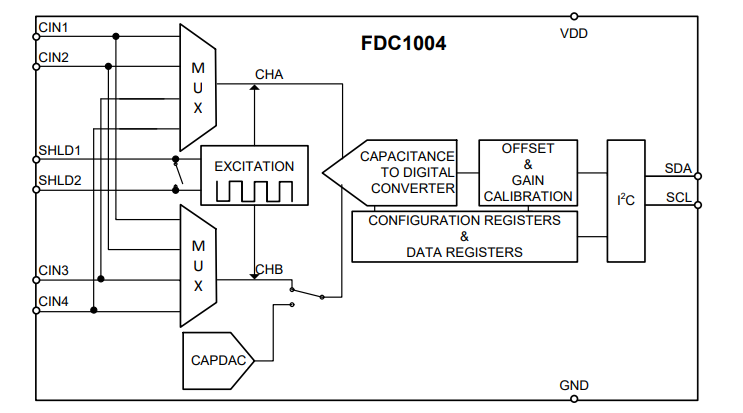

Jak FDC1004 funguje v kapacitních snímacích systémech

FDC1004 funguje na základě měření velmi malých změn v kapacitě mezi elektrodem senzoru a zemí. Když se vodivý objekt pohybuje blízko senzoru, hodnota kapacity se mění. IC tuto změnu detekuje a převádí ji na digitální data, která mohou být zpracována mikrokontrolérem prostřednictvím I²C rozhraní.

Uvnitř FDC1004 MUX (multiplexer) vybírá jeden ze čtyř kapacitních vstupních kanálů (CIN1 až CIN4). Vybraný signál senzoru je poté připojen k excitačnímu obvodu a bloku převodníku kapacity na digitální hodnotu. Excitační blok generuje snímací signál, který se používá k přesnému měření změn v kapacitě.

Měřená kapacita je převáděna na digitální hodnoty interním převodníkem kapacity na digitální hodnotu (CDC). Tyto digitální měření jsou zpracovány prostřednictvím offsetu, kalibrace zisku a konfiguračních registrů před tím, než jsou přenesena prostřednictvím I²C komunikačního rozhraní pomocí pinů SDA a SCL.

IC také obsahuje řidiče SHLD1 a SHLD2, které pomáhají snižovat šum EMI a zlepšují stabilitu snímání. Kromě toho interní obvod CAPDAC kompenzuje offsetovou kapacitu senzoru, což umožňuje FDC1004 udržovat přesná měření i u větších senzorových elektrod nebo delších senzorových stop.

Klíčové specifikace FDC1004

Specifikace	Hodnota
Typ zařízení	4-kanálový převodník kapacity na digitální hodnotu
Napájecí napětí (VDD)	3 V až 3,6 V
Prevádzková teplota	-40°C až 125°C
Měřicí rozsah	±15 pF
Max. vstupní offset kapacita	100 pF
Rozlišení	16-bit
Napájecí proud (aktivní režim)	750 µA typ.
Napájecí proud (režim spánku)	29 µA typ.
Excitační frekvence	25 kHz
AC excitační napětí	2,4 Vpp
Průměrné DC napětí	1,2 V
Schopnost řidiče štítu	400 pF
Komunikační rozhraní	I²C
Frekvence hodin I²C	10 kHz až 400 kHz
Ochrana ESD (HBM)	±1000 V
Skladovací teplota	-65°C až 150°C
Možnosti balení	WSON-10, VSSOP-10
Velikost balení	3,0 mm × 3,0 mm

Funkce IC FDC1004 pro kapacitní snímání

Měření kapacity s vysokým rozlišením

FDC1004 podporuje měření kapacity s vysokým rozlišením v rozsahu ±15 pF a rozlišení měření 0,5 fF, což umožňuje detekci velmi malých změn kapacity.

Čtyřkanálové kapacitní snímání

IC zahrnuje 4 kapacitní vstupní kanály, což umožňuje provoz více senzorů v jednom snímacím systému.

Velká podpora offsetové kapacity

FDC1004 dokáže zpracovat až 100 pF maximální offsetovou kapacitu, což pomáhá podpořit větší senzorové elektrody a delší senzorové stopy.

Programovatelné výstupní datové rychlosti

Zařízení podporuje programovatelné vzorkovací frekvence 100 S/s, 200 S/s a 400 S/s pro flexibilní výkonnost snímání.

Nízká spotřeba energie

IC pracuje s nízkou spotřebou proudu, využívá přibližně 750 µA v aktivním režimu a 29 µA v režimu spánku.

Podpora řidiče štítu

Integrovaní řidiči štítů podporují až 400 pF zátěž štítu, což pomáhá snižovat EMI rušení a zlepšuje stabilitu snímání.

I²C komunikační rozhraní

FDC1004 používá standardní I²C rozhraní pro komunikaci s mikrokontroléry a vestavěnými systémy.

Široký rozsah pracovních teplot

Zařízení podporuje pracovní teplotní rozsah od −40°C do 125°C.

Kde se FDC1004 používá?

• Kapacitní dotykové rozhraní – Používá se pro detekci dotyku prstem a blízkosti na dotykových površích.

• Systémy monitorování hladiny kapaliny – Měří hladiny kapaliny prostřednictvím nemetalických nádob bez přímého kontaktu.

• Systémy detekce blízkosti – Detekuje blízké vodivé objekty pomocí změn kapacity.

• Zařízení pro rozpoznávání gest – Sleduje pohyb rukou a činnost gest v blízkosti senzorové oblasti.

• Průmyslové kapacitní senzory – Používá se v přesných měřících systémech vyžadujících stabilní měření kapacity.

• Vložení senzorových systémů – Integrované do návrhů měření a monitorování založených na MCU prostřednictvím rozhraní I²C.

• Senzory pro monitorování prostředí – Podporují směrovače, které monitorují změny materiálu nebo prostředí pomocí variací kapacity.

FDC1004 vs jinými integrovanými obvody kapacitního snímání

Funkce	FDC1004	MPR121	CAP1188	AD7746
Hlavní funkce	Měření kapacity s vysokým rozlišením	Snímání kapacitních dotyků	Snímání kapacitních dotyků	Přesné měření kapacity
Počet kanálů	4	12	8	2
Rozhraní	I²C	I²C	I²C	I²C
Rozlišení měření	16-bit / 0.5 fF	Nižší rozlišení úrovně dotyku	Snímání úrovně dotyku	24-bit vysoké přesnosti
Vstupní rozsah	±15 pF	Zaměřeno na detekci dotyků	Zaměřeno na detekci dotyků	±4 pF typické
Podpora offsetové kapacity	100 pF	Omezená	Omezená	Menší ve srovnání s FDC1004
Podpora vodičů stínění	Ano	Ne	Ne	Ne
Nízký výkon	Ano	Ano	Ano	Střední
Nejlepší pro	Přesné kapacitní snímání	Tlačítka dotyku a klávesnice	Lidské dotykové rozhraní	Průmyslové přesné snímání
Složitost	Střední	Snadné	Snadné	Vyšší
Typ balení	WSON / VSSOP	QFN	QFN / SOIC	MSOP
Hlavní výhoda	Vysoká citlivost a podpora stínění	Více dotykových kanálů	Jednoduchá implementace dotyku	Velmi vysoké přesné měření

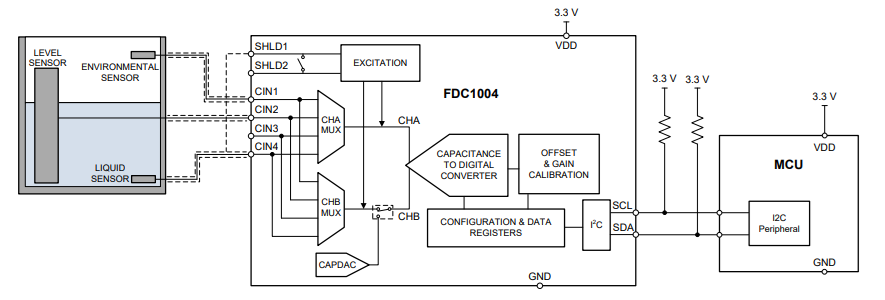

Aplikační obvod FDC1004

Aplikační schéma ukazuje, jak FDC1004 funguje jako řídicí prvek kapacitního snímání připojený k externím senzorům a mikrořadiči (MCU). V tomto návrhu jsou elektrody kapacitního senzoru připojeny ke vstupním kanálům CIN1–CIN4. Tyto senzory detekují změny kapacity způsobené blízkými vodivými materiály nebo pohybem hladiny kapaliny.

Uvnitř integrovaného obvodu vyberou multiplexory CHA a CHB aktivní snímací kanály. Excitační blok generuje snímací signál používaný k nabíjení a měření kapacity senzoru. Interní převodník kapacity na digitální hodnoty (CDC) pak převádí měřenou kapacitu na digitální hodnoty.

Blok CAPDAC kompenzuje kapacitu offsetu senzoru, což zlepšuje stabilitu měření při použití větších elektroda senzoru nebo delších PCB tras. Blok kalibrace offsetu a zesílení dále zlepšuje přesnost opravou odchylek měření.

Řidiče stínění SHLD1 a SHLD2 pomáhají snižovat EMI šum a nežádoucí parazitní kapacitu. To zlepšuje směr snímání a zvyšuje stabilitu systému ve hlučných prostředích.

FDC1004 komunikuje s MCU prostřednictvím rozhraní I²C pomocí řádků SDA a SCL. Pull-up rezistory připojené k 3,3 V udržují stabilní komunikaci I²C.

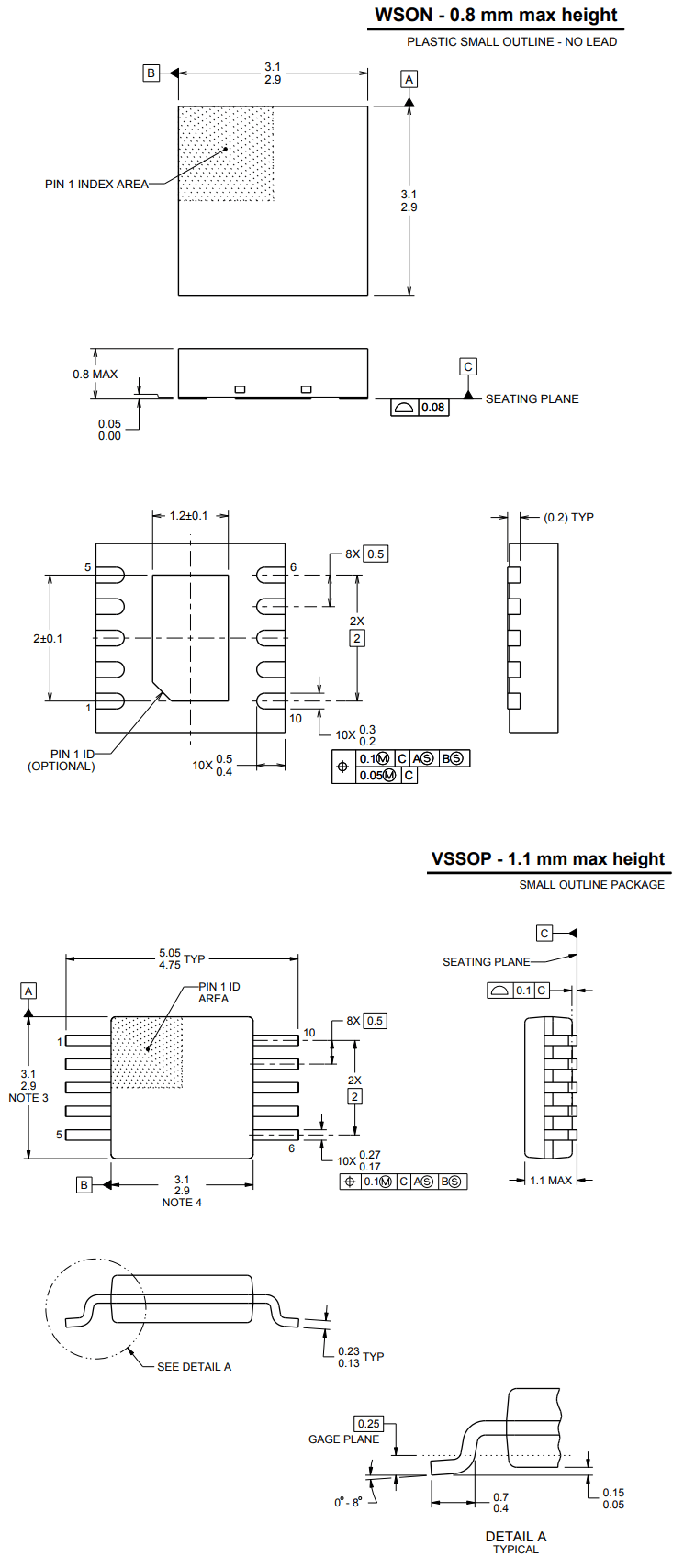

Informace o balení FDC1004

Závěr

Integrovaný obvod FDC1004 pro kapacitní snímání je silnou volbou pro návrhy, které vyžadují přesné a stabilní měření kapacity. Jeho čtyři snímací kanály, vysoké rozlišení, kompenzace offsetu, vodiče stínění a rozhraní I²C z něj činí pokročilejší zařízení než jednoduché senzory dotyku. Tyto funkce pomáhají zlepšit přesnost snímání, snížit rušení a zjednodušit komunikaci s mikrořadiči. FDC1004 je nejlépe přizpůsoben projektům, které potřebují více než základní detekci dotyku. Je užitečný, když návrh vyžaduje přesné měření kapacity, stabilní odečty, více senzorových vstupů a dobrou kontrolu šumu.

Často kladené dotazy [FAQ]

1. Jak FDC1004 udržuje přesné měření kapacity v hlučných prostředích?

FDC1004 obsahuje integrované vodiče stínění (SHLD1 a SHLD2), které pomáhají snižovat EMI rušení a parazitní kapacitu. To zlepšuje stabilitu snímání a umožňuje přesnější měření kapacity i v přítomnosti externího elektrického šumu.

2. Proč FDC1004 podporuje až 100 pF offsetovou kapacitu?

Velké podporované offsetové kapacity umožňují integrovanému obvodu pracovat s většími elektroda senzoru a delšími PCB trasami. To pomáhá udržovat stabilní výkon snímání bez ztráty přesnosti měření.

3. Čím se FDC1004 liší od standardních integrovaných obvodů kapacitního dotykového ovládání?

Na rozdíl od základních dotykových ovladačů je FDC1004 navržen pro měření kapacity s vysokým rozlišením. Poskytuje 16bitové rozlišení, programovatelné vzorkovací frekvence a přesné snímací funkce, které podporují pokročilejší senzorové systémy.

4. Jak zlepšuje interní CAPDAC výkon snímání?

Interní CAPDAC kompenzuje offsetovou kapacitu senzoru před konverzí. To snižuje chyby měření a zlepšuje stabilitu při použití velkých senzorů nebo dlouhých senzorových připojení.

5. Proč je rozhraní I²C důležité v systémech založených na FDC1004?

Rozhraní I²C zjednodušuje komunikaci mezi FDC1004 a mikrořídiči. Snižuje složitost zapojení a umožňuje snadnou integraci do vestavěných snímacích systémů.

6. Jak programovatelné výstupní datové rychlosti ovlivňují výkon FDC1004?

Volitelné výstupní rychlosti 100 S/s, 200 S/s a 400 S/s umožňují návrhářům vyvážit rychlost snímání, čas odezvy a spotřebu energie v závislosti na požadavcích systému.

7. Proč je nízká spotřeba energie důležitá v kapacitních snímacích systémech?

S aktivní spotřebou kolem 750 µA a pohotovostním proudem kolem 29 µA, FDC1004 pomáhá snižovat celkovou spotřebu energie systému, což je důležité pro kompaktní a energeticky účinné elektronické zařízení.
