PMIC (Power Management IC) Pracovní princip a specifikace

PMIC pomáhá řídit, regulovat a distribuovat energii uvnitř elektronického systému tak, aby každá součástka obdržela správné napětí a proud. Tento článek vysvětluje, co je PMIC, jak funguje, jeho důležité specifikace, hlavní typy, komunikační rozhraní a jak se porovnává s regulátory napětí a DC-DC měniči.

Katalog

Co je PMIC (Power Management IC)?

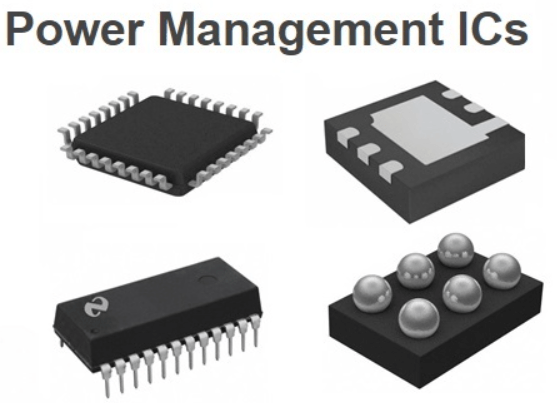

PMIC (Power Management IC), také známý jako integrovaný obvod pro správu energie, je specializovaný elektronický čip, který řídí a spravuje energii uvnitř elektronického zařízení. Pomáhá distribuovat správné napětí a proud různým komponentům systému, aby zařízení mohlo bezpečně, efektivně a spolehlivě fungovat.

PMIC obvykle kombinuje několik funkcí správy energie do jednoho čipu, včetně regulace napětí, nabíjení baterií, sekvencování energie, tepelné ochrany a monitorování systému. Integrací těchto funkcí do jednoho celku PMIC pomáhá snižovat složitost obvodů, šetřit místo na PCB, zlepšovat energetickou účinnost a zjednodušovat celkový design systému. Moderní elektronická zařízení se spoléhají na PMIC, aby zajistila stabilní výkon, delší životnost baterie a efektivní správu energie v kompaktních a vysoce výkonných systémech.

Jak PMIC funguje v elektronických systémech

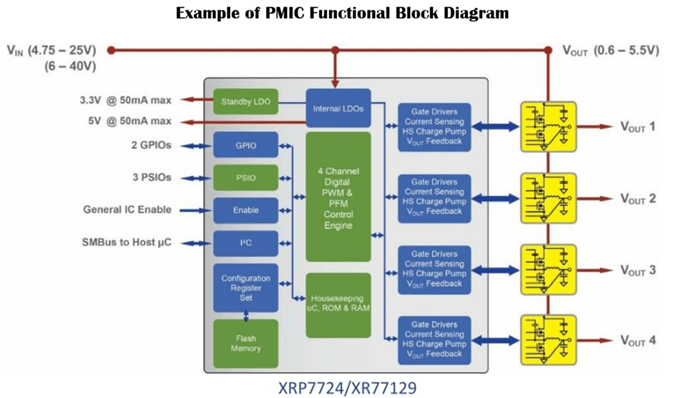

PMIC funguje tak, že přijímá vstupní energii a poté ji řídí, převádí a distribuuje do různých částí elektronického systému. Na výše uvedeném příkladu funkčního blokového diagramu PMIC vstupní napětí vstupuje přes sekci VIN a je zpracováno uvnitř PMIC, než je doručeno do několika výstupních kanálů, jako jsou VOUT1, VOUT2, VOUT3 a VOUT4. Každý výstup může poskytovat různé regulované napětí v závislosti na potřebách komponent systému.

Uvnitř PMIC bloky jako interní LDO, PWM a PFM řídicí jednotky, řidiče hradel a obvody pro měření proudu pomáhají udržovat stabilní a efektivní dodávku energie. PMIC neustále monitoruje úrovně napětí a proudu a automaticky upravuje svůj provoz, aby udržel výstupy stabilní i při změnách zátěže systému. Komunikační rozhraní jako I2C a GPIO také umožňují PMIC spolupracovat s procesorem pro sekvencování energie, ovládání v pohotovostním režimu a monitorování systému.

Kombinováním více funkcí správy energie do jednoho čipu PMIC pomáhá snižovat prostor na PCB, zjednodušovat návrh obvodů, zlepšovat energetickou účinnost a podporovat spolehlivý výkon v zařízeních, jako jsou chytré telefony, tablety, vestavěné systémy a průmyslová elektronika.

Důležité specifikace PMIC

Parametr	Typický rozmezí / hodnota	Popis
Rozmezí vstupního napětí	1.8 V až 60 V	Podporované napětí, které může vstoupit do PMIC
Výstupní napětí	0.6 V až 24 V	Regulované napětí poskytované komponentům systému
Výstupní proud	100 mA až 20 A+	Maximální proud, který může PMIC dodat
Účinnost energie	80 % až 98 %	Účinnost přeměny energie uvnitř PMIC
Počet napájecích článků	1 až 20+ článků	Počet nezávislých výstupních kanálů
Frekvence spínání	100 kHz až 5 MHz	Frekvence používaná integrovanými DC-DC měniči
Počet LDO regulátorů	1 až 20+ LDO	Počet integrovaných regulátorů s nízkým napětím
Podpora nabíjení baterií	100 mA až 10 A+ nabíjecí proud	Integrovaná funkce řízení nabíjení
Řízení napájení	Programovatelné multi-rail řízení	Kontrola pořadí spuštění a vypnutí
Tepelná ochrana	Typicky 125 °C až 175 °C vypnutí	Ochrana proti přehřátí
Ochrana proti nadproudové (OCP)	5 % až 30 % nad jmenovitý proud	Omezuje nadměrný proud
Ochrana proti přepětí (OVP)	Typicky 5 % až 20 % nad výstupní napětí	Zabraňuje nebezpečným napěťovým špičkám
Klidový proud	100 nA až 1 mA	Energie spotřebovaná během pohotovostního režimu
Typ a velikost balení	WLCSP, QFN, BGA, TQFP	Fyzické rozměry balení PMIC
Rozsah pracovních teplot	-40 °C až +125 °C	Podporované teplotní podmínky
Vykonnost šumu a ripple	<10 mV to 50 mV typical	Stabilita výstupního napětí a hladina šumu
Dynamické řízení napětí (DVS)	0,6 V až 3,3 V programovatelné	Schopnost dynamicky upravit napětí
Podpora měření stavu baterií	Měření napětí, proudu, teploty, SOC	Schopnost monitorovat baterii
Monitoring poruchových funkcí	OCP, OVP, UVLO, OTP, Power-Good	Detekce a hlášení systémových poruch

Hlavní typy PMIC integrovaných obvodů pro řízení napájení

Mobilní PMIC

Mobilní PMIC jsou navrženy pro chytré telefony, tablety a přenosnou spotřební elektroniku, kde je kritická účinnost energie, kompaktní velikost a životnost baterie. Tyto PMIC spravují napájecí články procesorů, nabíjení baterií, tepelnou kontrolu, napájení displeje a funkce rychlého nabíjení. Jsou běžně integrovány s mobilními aplikačními procesory tak, aby podporovaly vysoce výkonný provoz při snižování spotřeby energie. Skutečné příklady zahrnují Qualcomm PM8998 používaný s mobilními platformami Snapdragon a Dialog DA9063 používaný v přenosných vestavěných zařízeních a mobilních systémech.

Průmyslové PMIC

Průmyslové PMIC jsou navrženy pro automatizační systémy, vestavěné řídicí jednotky, robotiku, průmyslové počítače a výrobní zařízení. Tyto PMIC obvykle podporují širší rozsahy vstupního napětí, vyšší spolehlivost a lepší tepelný výkon pro náročné provozní prostředí. Pomáhají regulovat energii pro procesory, senzory, komunikační moduly a průmyslová rozhraní, zatímco udržují stabilní provoz při různých zatíženích. Běžné příklady zahrnují Texas Instruments TPS65217 používaný v vestavěných Linux systémech a NXP PF8100 navržený pro průmyslové a automobilové procesory.

Automobilové PMIC

Automobilové PMIC se používají v infotainmentových systémech, pokročilých asistenčních systémech řidiče (ADAS), digitálních přístrojových panely, karosářské elektronice a systémech elektrických vozidel. Tyto PMIC jsou navrženy tak, aby spolehlivě pracovaly za vysokých teplot, vibrací a elektrického šumu, které se běžně vyskytují v automobilech. Automobilové PMIC také zahrnují pokročilé ochranné a funkční bezpečnostní funkce, aby splnily automobilové standardy. Příklady zahrnují Infineon TLF35584 pro automobilové mikrořadiče a NXP FS6500 používaný v bezpečnostních a řídicích systémech vozidel.

PMIC pro IoT a nošení

PMIC pro IoT a nošení se zaměřují na ultranízkou spotřebu, aby maximalizovaly životnost baterie v kompaktních přenosných zařízeních. Tyto PMIC se běžně používají ve chytrých hodinkách, bezdrátových senzorech, zařízeních pro sledování zdraví, Bluetooth produktech a modulech IoT napájených bateriemi. Podporují efektivní přeměnu energie, nízký klidový proud a kompaktní design PCB. Skutečné příklady zahrnují MAX20361 pro nositelnou elektroniku a nPM1300 od Nordic Semiconductor pro nízkoenergetické bezdrátové aplikace.

PMIC vs Regulátor napětí vs DC-DC měnič

Funkce	PMIC (integrovaný obvod pro řízení napájení)	Regulátor napětí	DC-DC měnič
Hlavní funkce	Kompletní řešení pro řízení napájení	Poskytuje pevné nebo regulované napětí	Převádí jedno DC napětí na jiné
Úroveň integrace	Vysoká	Nízká	Střední
Zahrnuje více funkcí	Ano	Ne	Ne
Typické funkce	LDO, buck/boost konvertory, nabíjení baterií, sekvenování napájení, monitorování	Stabilizace napětí pouze	Zvyšování nebo snižování napětí
Účinnost napájení	Vysoká	Střední	Vysoká
Šetření místa na PCB	Výborné	Omezené	Střední
Složitost designu	Složitější	Jednoduché	Střední
Nejlepší pro kompaktní zařízení	Ano	Omezené	Ano
Podpora správy baterie	Ano	Ne	Omezené
Podpora sekvenování napájení	Ano	Ne	Ne
Ochranné funkce proti přehřátí	Pokročilé	Základní	Střední
Komunikační rozhraní	I2C, SPI, PMBus	Obvykle žádné	Někdy k dispozici
Běžné aplikace	Chytré telefony, notebooky, automobilové systémy, vestavěné systémy	Malé analogové obvody, senzory, jednoduchá elektronika	Napájecí zdroje, vestavěné systémy, průmyslová elektronika
Náklady	Vyšší	Nízké	Střední
Flexibilita	Vysoká	Omezená	Střední

Běžná komunikační rozhraní PMIC

I2C rozhraní

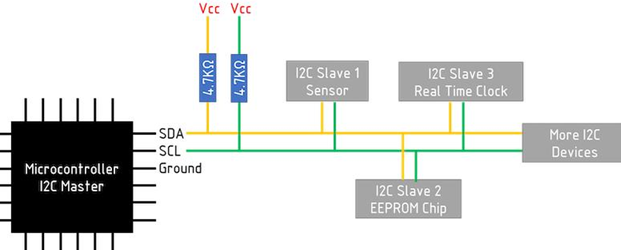

I2C je běžné komunikační rozhraní používané v systémech PMIC, protože potřebuje pouze dva hlavní signálové vodiče: SDA pro data a SCL pro hodiny. Jak je znázorněno na obrázku, jeden řídící prvek funguje jako I2C master, zatímco několik zařízení se připojuje k stejné sběrnici jako I2C slave zařízení. V PMIC obvodu může procesor používat tyto vodiče SDA a SCL pro komunikaci s PMIC.

Prostřednictvím I2C rozhraní může procesor kontrolovat stav napětí, měnit nastavení napájení, zapínat nebo vypínat napájecí rail, řídit sekvenci spuštění a monitorovat závady. Obrázek také zobrazuje pull-up rezistory připojené k Vcc, které jsou potřebné pro udržení stabilní komunikace na vodičích I2C. Tato jednoduchá dvouvodičová struktura činí I2C užitečné v chytrých telefonech, IoT zařízeních, vestavěných deskách a dalších kompaktních elektronických systémech.

SPI rozhraní

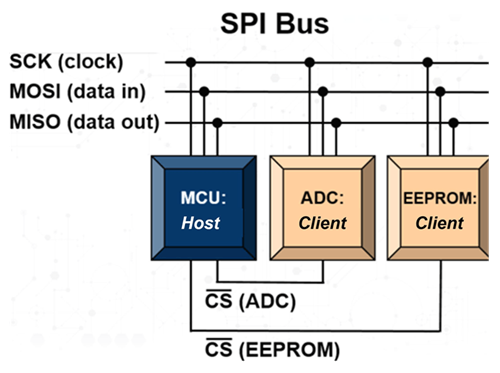

SPI je komunikační rozhraní používané v některých systémech PMIC, když je potřeba rychlejší přenos dat a rychlá kontrola. Jak je ukázáno na příkladovém obrázku, MCU funguje jako hostitel, zatímco ostatní zařízení se připojují jako klienti na SPI sběrnici. SPI připojení používá samostatné signálové vodiče pro SCK nebo hodiny, MOSI nebo data odesílaná z hostitele, MISO nebo data vracená od klienta a CS nebo výběr čipu pro výběr zařízení, které se bude komunikovat.

V systému PMIC umožňuje SPI procesoru odesílat řídící příkazy, číst stav napájení, upravovat nastavení napětí a rychle reagovat na změny v systému. Ve srovnání s I2C obvykle SPI potřebuje více signálových vodičů, ale může poskytnout rychlejší a přímější komunikaci.

PMBus rozhraní

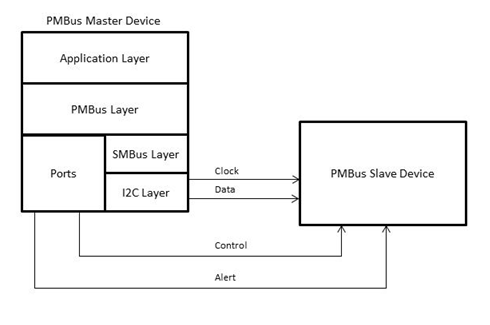

PMBus je komunikační rozhraní navržené pro pokročilé řízení napájení a monitorování. Jak je ukázáno na příkladovém obrázku, zařízení PMBus master komunikuje s PMBus slave zařízením pomocí signálů pro hodiny a data, podobně jako v komunikaci založené na SMBus nebo I2C. Diagram také zobrazuje řídicí a alarmové signály, které pomáhají systému řídit chování napájení a reagovat na závady.

PMBus umožňuje hlavnímu kontroleru monitorovat napětí, proud, teplotu a stavy závad v reálném čase v provozu PMIC. Může být také použit k úpravě nastavení napájení, kontrole stavu systému a podpoře vzdáleného řízení napájení.

GPIO rozhraní

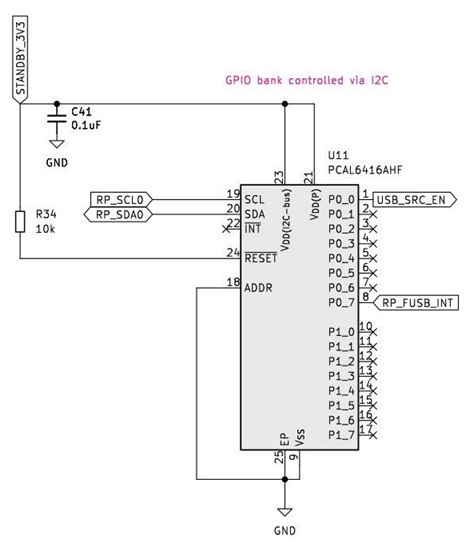

GPIO piny jsou používány v systémech PMIC pro jednoduché ovládací a stavové funkce. Jak je ukázáno na příkladovém obrázku, bank GPIO je řízena prostřednictvím I2C linek SCL a SDA, zatímco výstupní piny GPIO se připojují k řídicím signálům systému, jako jsou USB_SRC_EN a RP_FUSB_INT. To ukazuje, jak mohou piny GPIO pomoci hlavnímu kontroleru řídit externí funkce související s napájením.

V PMIC mohou signály GPIO zapínat nebo vypínat napájecí rail, spouštět přerušení, detekovat závady, resetovat obvody nebo ovládat režimy spánku. Jsou užitečné, protože dávají procesoru přímočarý způsob, jak řídit události napájení, aniž by bylo potřeba složité komunikace. V vestavěných systémech pomáhá GPIO koordinovat spuštění, vypnutí, režim spánku a monitorování závad mezi PMIC, procesorem a dalšími připojenými zařízeními.

UART rozhraní

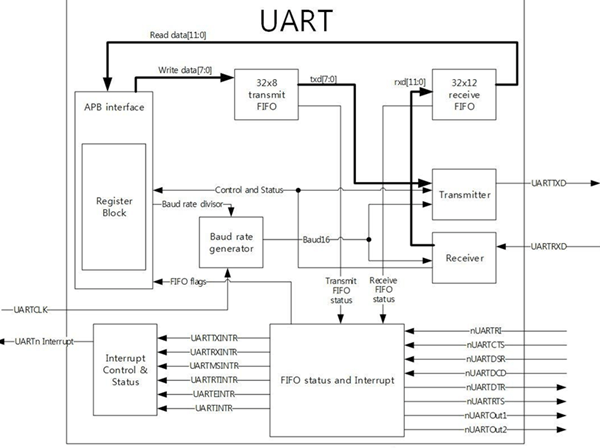

UART je sériové komunikační rozhraní, které může být použito v některých systémech PMIC pro ladění, diagnostiku nebo základní konfiguraci. Jak je ukázáno na příkladovém obrázku, blok UART zahrnuje vysílač, přijímač, generátor baudového kódu, FIFO buffery, blok registrů a řízení přerušení/stavu. Tyto součásti umožňují odesílat a přijímat data mezi PMIC, procesorem nebo externím vývojovým nástrojem. V provozu PMIC je UART méně běžný než I2C nebo SPI, ale může být stále užitečný pro čtení diagnostických dat, kontrolu zpráv o závadách nebo konfiguraci nastavení napájení během vývoje a testování.

Přerušení a signály stavu

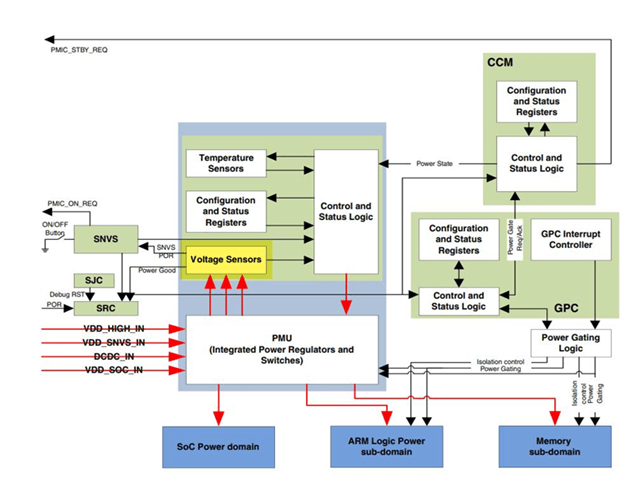

Přerušení a signály stavu pomáhají PMIC rychle hlásit události související s napájením procesoru. Jak je znázorněno na obrázku, PMU monitoruje vstupy, jako jsou senzory napětí, senzory teploty, konfigurační registry a signály stavu napájení. Když PMIC detekuje problém nebo změnu systému, logika řízení a stavu může poslat přerušení nebo signál stavu procesoru.

Tyto signály se používají k hlášení událostí, jako jsou přehřátí, nízké napětí, chyby napájení, stav dobrého napájení nebo změny v stavu napájení v systému PMIC. Obrázek také ukazuje logiku řízení napájení, která pomáhá zapínat nebo vypínat specifické napájecí domény, jako je SoC, ARM logika nebo sekce paměti. To umožňuje systému rychleji reagovat na chyby, chránit citlivé obvody a bezpečněji a efektivněji řídit napájení.

Oblíbení výrobci PMIC a příklady PMIC

Texas Instruments

Texas Instruments je jedním z předních výrobců PMIC řešení. Společnost nabízí širokou škálu PMIC s integrovanými buck převodníky, LDO, funkcemi nabíjení baterií a podporou sekvenování napájení. Mezi oblíbené příklady PMIC patří TPS65217 používaný v embedded Linux systémech a TPS6594-Q1 navržený pro automobilové procesory a systémy ADAS.

Qualcomm

Qualcomm vyvíjí PMIC především pro smartphony, tablety a mobilní platformy. Tyto PMIC úzce spolupracují s procesory Snapdragon, aby efektivně spravovaly funkce CPU, GPU, paměti, nabíjení a baterie. Běžné příklady zahrnují PM8998 a PM8150, které se hojně používají v vysoce výkonných Android smartphonech.

Infineon Technologies

Infineon vyrábí PMIC řešení pro automobilové, průmyslové a výkonové elektronické aplikace. Jejich PMIC se zaměřují na spolehlivost, tepelnou správu a bezpečnostní funkce požadované v moderních vozidlech a průmyslových systémech. Příklady zahrnují TLF35584 pro automobilové mikrořadiče a rodinu PMIC OPTIREG používanou v elektronice vozidel.

NXP Semiconductors

NXP Semiconductors poskytuje PMIC pro automobilové systémy, embedded procesory, průmyslové zařízení a síťové přístroje. Jejich PMIC často podporují pokročilé sekvenování napájení, monitoring a bezpečnostní funkce. Běžné příklady zahrnují PF8100 pro procesory i.MX a FS6500 používanou v automobilových řídicích systémech.

Analog Devices

Analog Devices vyvíjí vysoce výkonné PMIC pro průmyslovou automatizaci, komunikaci, lékařskou elektroniku a aplikace datových center. Jejich produkty se zaměřují na přesnou regulaci, monitoring a efektivitu napájení. Příklady PMIC zahrnují LTC3589 a MAX77650 pro nositelné a přenosné zařízení.

Renesas Electronics

Renesas nabízí PMIC řešení pro automobilové systémy, průmyslovou elektroniku, spotřebitelské zařízení a embedded procesory. Jejich PMIC podporují efektivní regulaci napětí, provoz s nízkou spotřebou a funkce ochrany systému. Mezi oblíbené příklady patří ISL91302A a RAA215300 pro pokročilé embedded systémy.

STMicroelectronics

STMicroelectronics vyrábí PMIC běžně používané v embedded systémech založených na STM32 a aplikacích s nízkou spotřebou. Příklady zahrnují STPMIC1 pro mikroprocesory STM32 a L5965 pro aplikace řízení napájení v automobilovém průmyslu.

Návrh PCB s PMIC

Návrh PCB s PMIC vyžaduje pečlivé plánování, protože jeden PMIC může řídit více napájecích kolejnic, spínacích regulátorů a citlivých nízkonapěťových obvodů. Protože uspořádání PCB přímo ovlivňuje stabilitu napájení, tepelnou výkon, účinnost a spolehlivost, špatné uspořádání může způsobit šum napětí, spínané rušení, přehřívání, nestabilní spuštění nebo problémy s komunikací.

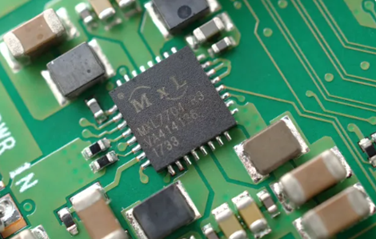

Umístění komponent je jednou z nejdůležitějších částí návrhu PCB na bázi PMIC. Jak je znázorněno na výše uvedeném obrázku, PMIC je obvykle obklopen kondenzátory, induktory a dalšími komponenty souvisejícími s napájením umístěnými blízko IC. Vstupní a výstupní kondenzátory by měly zůstat poblíž napájecích pinů PMIC, aby se snížily vlnění napětí a zlepšila reakce při náhlých změnách zatížení.

Uložení země, tepelná kontrola a směrování napájení jsou také kritické. Pevná zemní rovina pomáhá snižovat šum a teplo, zatímco citlivé stopy, jako jsou zpětná vazba, I2C a senzory, by měly zůstat daleko od hlučných spínacích uzlů. Cesty s vysokým proudem by měly používat širší měděné stopy, termální via a krátké směrování, aby se snížilo teplo, EMI a skoky napětí. Čisté uspořádání PMIC zlepšuje účinnost, chrání signály a udržuje systém stabilní.

Závěr

Výběr správného PMIC závisí na aplikaci, vstupním napětí, výstupních napájecích linkách, požadavku na proud, účinnosti, komunikačním rozhraní, velikosti balení a ochranných funkcích. Mobilní zařízení potřebují kompaktní a energeticky efektivní PMIC, zatímco automobilové a průmyslové systémy potřebují silnější ochranu, širší teplotní variabilitu a vyšší spolehlivost.

Často kladené otázky [FAQ]

1. Proč moderní elektronická zařízení potřebují PMIC místo samostatných napájecích komponent?

Moderní zařízení často vyžadují více napěťových úrovní, řízení baterie, tepelnou ochranu a sekvencování spuštění v velmi malém prostoru. PMIC kombinuje tyto funkce do jednoho čipu, což pomáhá zmenšit velikost PCB, zlepšit energetickou účinnost, zjednodušit návrh a podpořit lepší spolehlivost ve srovnání s použitím mnoha samostatných napájecích komponent.

2. Jak PMIC zlepšuje životnost baterie v přenosné elektronice?

PMIC zlepšuje životnost baterie tím, že efektivněji řídí spotřebu energie. Může snížit zbytečnou spotřebu energie, přepínat komponenty do režimů s nízkou spotřebou, regulovat napětí přesněji a bezpečně řídit nabíjení baterie. To pomáhá zařízením, jako jsou chytré telefony, tablety a nositelná zařízení, fungovat déle na jedno nabití.

3. Co se stane, když PMIC selže v elektronickém systému?

Když PMIC selže, systém může zažívat problémy se spouštěním, nestabilní napětí, přehřívání, selhání nabíjení, náhodná vypnutí nebo úplnou ztrátu napájení. Vzhledem k tomu, že PMIC řídí více napájecích linek a ochranných funkcí, může poškozený PMIC ovlivnit provoz celého zařízení.

4. Jak PMIC přispívají k redukci generování tepla v elektronických zařízeních?

PMIC zlepšují účinnost přeměny energie a snižují zbytečné ztráty energie během regulace napětí. Vyšší účinnost znamená, že méně elektrické energie se přeměňuje na teplo, což pomáhá zlepšit tepelný výkon v kompaktních zařízeních, jako jsou chytré telefony, notebooky a vestavěné systémy.

5. Jaký je rozdíl mezi PMIC a standardním regulátorem napětí?

Standardní regulátor napětí hlavně poskytuje stabilní výstup napětí, zatímco PMIC integruje více funkcí řízení energie do jednoho zařízení. PMIC může zahrnovat DC-DC měniče, LDO, nabíjení baterie, tepelnou ochranu, monitorovací obvody a komunikační rozhraní, což ho činí vhodnějším pro složité systémy.

6. Proč PMIC využívají sekvencování napájení v elektronických systémech?

Různé komponenty systému často potřebují zapínat a vypínat se v určitém pořadí, aby se předešlo nestabilitě nebo poškození hardwaru. Sekvencování napájení PMIC řídí tento proces spuštění a vypnutí, aby se zajistilo, že procesory, paměť a periferní zařízení fungují bezpečně a správně.
