FT230X Pinout, nastavení ovladače a průvodce rozhraním mikrokontroléru

Moderní počítače obvykle používají porty USB, ale mnoho mikrokontrolérů a vestavěných zařízení stále komunikuje prostřednictvím sériových signálů UART.Zde se FT230X stává užitečným.Tento článek vysvětluje pinout FT230X, vnitřní provoz, elektrické specifikace, nastavení ovladače, připojení mikrokontroléru, výkon, srovnání a použití v reálném světě.

Katalog

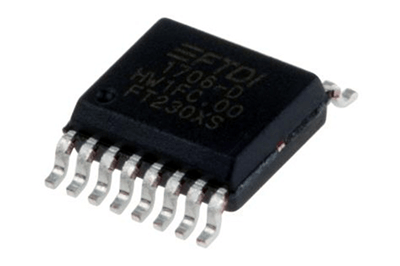

FT230X USB-to-UART Interface IC

The FT230X je kompaktní IC rozhraní USB-to-UART od FTDI.Převádí data USB z počítače na asynchronní sériové signály UART, což umožňuje externímu hardwaru komunikovat prostřednictvím linek TX a RX.Čip interně zpracovává plný protokol USB, takže snižuje práci s firmwarem a zjednodušuje sériový design USB.

Podporuje datové rychlosti od 300 baudů do 3 Mbaudů, zahrnuje integrované generování hodin bez potřeby externího krystalu a poskytuje konfigurovatelné piny CBUS, signály LED pohonu, inverzi signálu UART a vestavěnou paměť pro konfiguraci zařízení.Podporuje také ovladače FTDI VCP a D2XX, což pomáhá zařízení vypadat jako virtuální COM port na podporovaných systémech.

FT230X je navržen pro kompaktní a nízkoenergetický hardware, s kompatibilitou USB 2.0 Full Speed, integrovaným resetem, interními regulátory, nízkým aktivním a pozastaveným proudem a provozem v rozšířeném teplotním rozsahu.

Informace pro objednání:

Část Číslo	Balíček Typ	Pin Počítejte	Balíček Popis	RoHS Stav
FT230XS-R	SSOP	16 pinů	Shrink Small Outline balíček	V souladu s RoHS
FT230XQ-R	QFN	16 pinů	Čtyřlůžkový byt Balíček bez olova	V souladu s RoHS

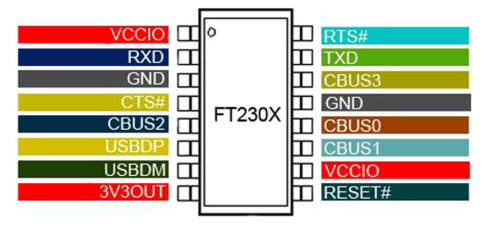

FT230X Pinout a přehled hardwaru

FT230X obsahuje USB komunikační piny, jako je USBDP a USBDM, které se připojují přímo k datovým linkám USB.Piny TXD a RXD zajišťují sériový přenos a příjem UART, zatímco RTS# a CTS# podporují volitelné hardwarové řízení toku pro stabilnější komunikaci.

Vývody související s napájením zahrnují VCCIO, 3V3OUT a GND.VCCIO umožňuje, aby napětí rozhraní UART odpovídalo externím logickým úrovním, zatímco 3V3OUT poskytuje vnitřní regulovaný 3,3V výstup.Čip také obsahuje pin RESET# pro ovládání hardwarového resetu.

Další konfigurovatelné piny jako CBUS0, CBUS1, CBUS2 a CBUS3 lze naprogramovat pro funkce jako TX/RX LED indikátory, výstup hodin nebo provoz GPIO.Tato flexibilita pomáhá zjednodušit návrh externích obvodů a zároveň zlepšit ovládání a monitorování rozhraní.

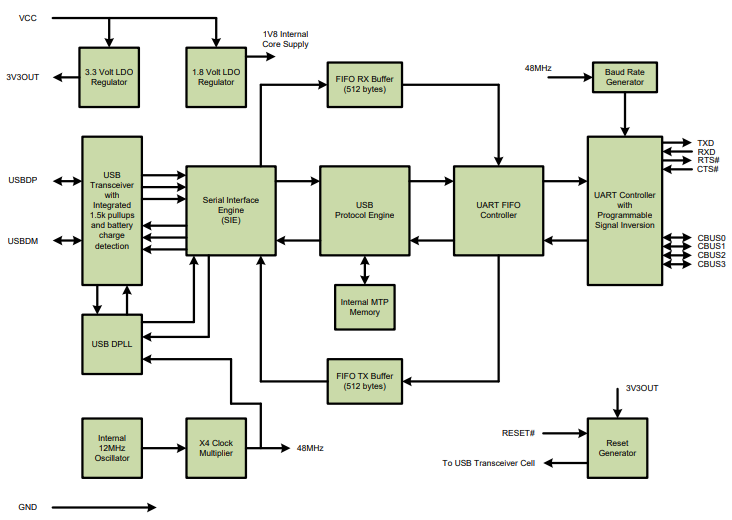

Interní provoz FT230X

FT230X funguje jako most mezi rozhraním USB počítače a sériovým komunikačním systémem UART.Interně čip převádí datové pakety USB na signály UART TX/RX, kterým rozumí mikrokontroléry a vestavěný hardware.

Po připojení k počítači vstupují signály USB přes kolíky USBDP a USBDM a procházejí do integrovaného USB transceiveru a sériového rozhraní (SIE).SIE spravuje nízkoúrovňové komunikační úlohy USB, včetně dekódování paketů, časování, synchronizace a zpracování protokolu USB.To umožňuje externímu mikrokontroléru komunikovat přes UART bez přímé implementace firmwaru USB.

Modul USB Protocol Engine poté zpracuje příchozí data USB a přenese je do vnitřních vyrovnávacích pamětí FIFO.FT230X obsahuje samostatné 512bajtové vysílací a přijímací vyrovnávací paměti FIFO, které pomáhají hladkému toku dat a snižují přerušení komunikace při vysokorychlostních sériových přenosech.

Po uložení do vyrovnávací paměti UART FIFO Controller odešle data do UART Controller, kde jsou data USB převedena na standardní sériové signály UART, jako jsou TXD, RXD, RTS# a CTS#.Regulátor UART také podporuje programovatelnou inverzi signálu a konfigurovatelné nastavení komunikace.

FT230X obsahuje interní oscilátor a násobič hodin, které interně generují požadované provozní hodiny, čímž eliminuje potřebu externího krystalu.Integrované regulátory napětí poskytují stabilní interní napájení 3,3 V a 1,8 V, zatímco interní paměť MTP ukládá informace o konfiguraci zařízení, jako jsou popisovače USB a nastavení CBUS.

Tato integrovaná architektura pomáhá zjednodušit návrh hardwaru, snížit počet externích komponent a zajistit stabilní komunikaci USB-to-serial s nízkou spotřebou energie.

Elektrické specifikace FT230X

Parametr	Specifikace
USB standard	Plné USB 2.0 Rychlost
Rychlost přenosu dat USB	12 Mbps
Přenosová rychlost UART	300 baudů na 3 Mbaud
Provozní Napětí	+5V Single Zásobování
UART I/O napětí	1,8V až 5V Kompatibilní
Interní Výstupy regulátoru	3,3V a 1,8V
Logická úroveň Podpora	3,3V CMOS / 5V Tolerantní vstupy
TX/RX FIFO Velikost vyrovnávací paměti	512 bajtů každý
Integrovaný Paměť	2048bajtový MTP Paměť
Zdroj hodin	Interní Oscilátor
Vnější krystal Povinné	Ne
Aktivní proud Spotřeba	Typicky 8mA
Pozastavení USB Aktuální	Typicky 125 uA
Provozní Teplotní rozsah	-40 °C až +85 °C
Formát dat UART Podpora	7 nebo 8 datových bitů
Stop Bit Support	1 nebo 2 stop bity
Podpora parity	Lichý, Sudý, Mark, Prostor, žádný
Typy balíčků	16pinový SSOP, 16pinový QFN
Řízení toku Podpora	RTS#, CTS#
USB ovladač Podpora	VCP a D2XX Ovladače
Režimy napájení USB	Autobusem, Vlastní pohon
CBUS kolíky	Konfigurovatelné Funkce GPIO
Inverze signálu	Podporováno
ESD/Reset Vlastnosti	Integrovaný Reset při zapnutí
Soulad	V souladu s RoHS

Komunikační výkon FT230X

FT230X podporuje přenosové rychlosti dat UART od 300 baudů do 3 Mbaudů, což umožňuje jak nízkorychlostní řídicí komunikaci, tak vysokorychlostní sériovou výměnu dat.Integrovaná manipulace s protokolem USB pomáhá snížit režii zpracování na externím mikrokontroléru, což zlepšuje efektivitu komunikace a zjednodušuje návrh systému.

Pro udržení hladkého toku dat během nepřetržitého přenosu obsahuje FT230X samostatné 512bajtové vysílací a přijímací vyrovnávací paměti FIFO.Tyto vyrovnávací paměti pomáhají minimalizovat ztrátu dat, snižují riziko přetečení a zlepšují stabilitu během vysokokapacitní komunikace.Interní systém ukládání do vyrovnávací paměti je zvláště užitečný při zpracovávání hromadných datových přenosů nebo rychlé sériové komunikaci mezi hostitelem USB a zařízením UART.

FT230X také poskytuje nízkou komunikační latenci a stabilní výkon časování díky integrovanému systému generování hodin.Vzhledem k tomu, že čip využívá interní oscilátor a násobič hodin, eliminuje potřebu externího krystalu při zachování spolehlivé přesnosti časování UART.Podpora hardwarového řízení toku prostřednictvím RTS# a CTS# dále zlepšuje stabilitu komunikace tím, že zabraňuje přetečení vyrovnávací paměti během velkého datového provozu.

V praktickém provozu je FT230X známý spolehlivou stabilitou USB připojení, nízkou spotřebou energie a konzistentním výkonem ovladače napříč podporovanými operačními systémy.Integrovaný USB transceiver, regulátory napětí a protokolový engine pomáhají snížit složitost externího návrhu při zachování spolehlivého výkonu sériové komunikace v kompaktních hardwarových designech.

Instalace ovladače FT230X a nastavení softwaru

FT230X používá FTDI Virtual COM Port (VCP) a ovladače D2XX, které umožňují počítači rozpoznat zařízení jako sériový COM port.Po připojení FT230X přes USB operační systém normálně rozpozná hardware a automaticky nahraje příslušný ovladač.Po instalaci se zařízení objeví v systému jako standardní sériové komunikační rozhraní, které lze použít s terminálovým softwarem, programovacími nástroji a vestavěnými vývojovými platformami.

Pro systémy Windows uživatelé obvykle instalují oficiální balíček ovladače FTDI VCP.Po instalaci lze FT230X zkontrolovat pomocí Správce zařízení v části COM port.Systémy Linux obecně obsahují podporu ovladače FTDI zabudovanou v jádře, takže zařízení je obvykle detekováno automaticky bez dalších instalačních kroků.macOS také podporuje ovladače FTDI, i když novější verze systému mohou vyžadovat aktualizované balíčky ovladačů nebo schválení bezpečnostního oprávnění během instalace.

Správná instalace ovladače je důležitá pro stabilní komunikační výkon.Nesprávné ovladače, poškozené kabely USB nebo problémy s napájením mohou bránit správné detekci FT230X.V některých případech mohou uživatelé muset po instalaci ručně vybrat ovladač nebo restartovat systém.Po správné konfiguraci poskytuje FT230X stabilní sériovou komunikaci s nízkou latencí a spolehlivou USB konektivitou.

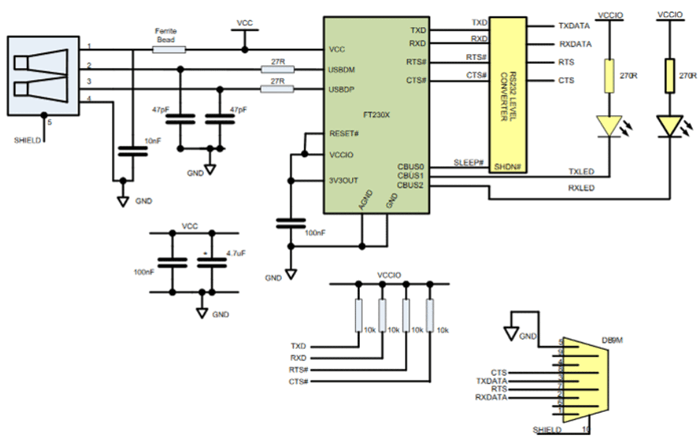

Jak používat FT230X s mikrokontroléry

FT230X propojuje port USB počítače s rozhraním UART mikrokontroléru.Ve výše uvedeném obvodu přijímá FT230X signály USB prostřednictvím konektoru USB a převádí je na komunikační signály UART, jako jsou TXD, RXD, RTS# a CTS#.Tyto signály jsou pak připojeny přímo na piny UART mikrokontroléru pro sériovou komunikaci.

Pro správné navázání komunikace se musí kolík TXD FT230X připojit ke kolíku RX mikrokontroléru, zatímco kolík FT230X RXD se připojí k kolíku TX mikrokontroléru.Obě zařízení musí sdílet stejné uzemnění.Pin VCCIO se používá k přizpůsobení úrovně logického napětí UART cílovému mikrokontroléru, což umožňuje kompatibilitu s 3,3V i 5V systémy.

Obvod také obsahuje ochranné a filtrační komponenty USB, jako jsou feritové kuličky, kondenzátory a rezistory pro zlepšení integrity signálu a snížení elektrického šumu.Piny CBUS jsou nakonfigurovány tak, aby řídily LED aktivity TX a RX, což uživatelům umožňuje vizuálně sledovat sériový přenos dat.

Po instalaci ovladače FTDI do počítače se FT230X objeví jako virtuální COM port.Software sériového terminálu nebo vývojové nástroje pak mohou komunikovat přímo s připojeným mikrokontrolérem přes USB.

FT230X vs jiné převodníky USB-to-UART

Převodník IC	Rozhraní Typ	Max Rychlost UART	klíč Síla	Hlavní Omezení	Nejlepší Use Case
FT230X	USB na UART	Nahoru až 3 Mbaud	Kompaktní velikost, stabilní ovladače FTDI, žádný externí krystal	Méně kolíků než větší čipy FTDI	Malý USB-to-sériový design
FT232RL	USB na UART	Nahoru až 3 Mbaud	Zralý, široce použito, více I/O možností	Větší a obvykle vyšší náklady	Univerzální USB sériové adaptéry
CH340	USB na UART	Běžně až 2 Mbps	Nízké náklady a snadno zdroj	Podpora ovladače se může lišit podle systému	Levné USB sériové moduly
CP2102	USB na UART	Nahoru až 1 Mbps	Dobrý řidič podpora a kompaktní design	Snižte maximální přenosovou rychlost rychlost než FT230X	Mikrokontrolér vývojové desky
PL2303	USB na UART	Běžně až 1 Mbps	Běžné u starších USB sériové kabely	Klon/ovladač problémy s kompatibilitou	Základní dědictví sériové adaptéry
MCP2221A	USB na UART/I2C	Nahoru až 460,8 kbps UART	Přidá USB-to-I2C podporu	Pomalejší UART výkon	Jednoduché Návrhy mostů USB-I2C/UART

Aktuální aplikace FT230X

Ladění vestavěného systému

FT230X je široce používán pro ladění UART ve vestavěných systémech.Inženýři připojují FT230X k mikrokontrolérům, aby mohli sledovat sériový výstup, prohlížet diagnostické zprávy a testovat chování firmwaru během vývoje.Jeho stabilní USB připojení a spolehlivá komunikace COM portu usnadňují a zlepšují ladění.

Nahrávání firmwaru

FT230X je běžně integrován do hardwaru, který vyžaduje programování firmwaru prostřednictvím komunikace UART.Umožňuje počítačům přenášet data firmwaru přímo do mikrokontrolérů pomocí USB, což zjednodušuje aktualizace softwaru a snižuje potřebu vyhrazených sériových portů na moderních počítačích.

Průmyslová řídicí rozhraní

Průmyslové systémy často používají komunikaci UART pro řízení, monitorování a konfiguraci stroje.FT230X poskytuje stabilní rozhraní USB-to-serial, které umožňuje počítačům údržby a řídicím systémům komunikovat s průmyslovými řídicími jednotkami prostřednictvím standardního připojení USB.

Komunikace zařízení IoT

Mnoho vývojových platforem IoT používá FT230X pro sériovou komunikaci během nastavování zařízení, testování a monitorování dat.Umožňuje vývojářům vyměňovat si data senzorů, konfigurační příkazy a informace o ladění mezi hardwarem internetu věcí a počítačem.

Adaptérové moduly USB na sériový port

FT230X se běžně používá uvnitř modulů sériového převodníku USB-to-TTL.Tyto adaptéry poskytují snadný způsob připojení hardwaru založeného na UART k počítačům přes USB pro účely komunikace, konfigurace a testování.

Rozhraní FPGA a vývojové desky

Vývojové desky a systémy FPGA často obsahují čipy FT230X pro přímou sériovou komunikaci USB.To pomáhá uživatelům přistupovat k bootloaderům, sériovým konzolám a konfiguračním rozhraním bez nutnosti externího sériového hardwaru.

Systémy sériového záznamu dat

FT230X lze použít v systémech, které nepřetržitě sbírají a přenášejí sériová data do počítače.Jeho vnitřní vyrovnávací paměti FIFO pomáhají udržovat stabilní komunikaci během nepřetržitého přenosu dat a snižují riziko ztráty dat.

Laboratorní a zkušební zařízení

Testovací přístroje a laboratorní zařízení někdy používají FT230X jako komunikační rozhraní USB pro monitorování systému, kalibraci a konfiguraci parametrů.Čip zjednodušuje konektivitu počítače při zachování spolehlivého výkonu sériové komunikace.

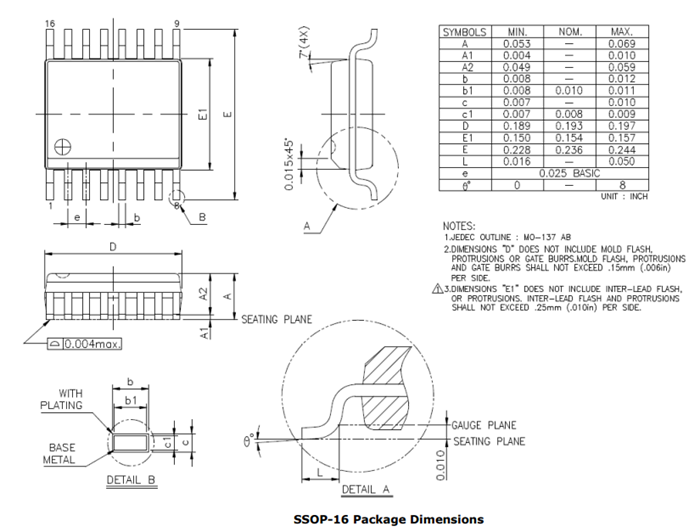

Mechanické rozměry FT230X

Závěr

FT230X je praktický IC rozhraní USB-to-UART pro návrhy, které vyžadují stabilní sériovou komunikaci, kompaktní hardware a jednoduché připojení USB.Jeho integrovaný USB engine, interní oscilátor, regulátory napětí, konfigurovatelné kolíky CBUS, vyrovnávací paměti FIFO a podpora ovladačů pomáhají redukovat externí komponenty a zároveň zlepšit spolehlivost návrhu.Celkově je FT230X dobrou volbou, když potřebujete malé, nízkoenergetické a spolehlivé sériové rozhraní USB.Je zvláště užitečné, když na stabilních ovladačích, flexibilní podpoře logického napětí a čisté komunikaci UART záleží více než na pouhém výběru nejlevnějšího převodníku.

Často kladené otázky [FAQ]

1. Proč FT230X nevyžaduje externí krystalový oscilátor?

FT230X obsahuje vnitřní oscilátor a obvod násobiče hodin, který interně generuje požadované provozní hodiny.To snižuje počet externích součástek, zmenšuje velikost PCB, zjednodušuje návrh obvodů a zlepšuje celkovou integraci systému.

2. Jak vyrovnávací paměti FT230X FIFO zlepšují spolehlivost sériové komunikace?

FT230X obsahuje samostatné 512bajtové vysílací a přijímací vyrovnávací paměti FIFO, které pomáhají hladkému toku dat během vysokorychlostní komunikace.Tyto vyrovnávací paměti snižují riziko přetečení, minimalizují ztrátu dat a zlepšují stabilitu při shlukových přenosech dat.

3. Jaká je výhoda FT230X s podporou ovladačů VCP i D2XX?

Ovladače VCP umožňují, aby se FT230X jevil jako standardní COM port, což usnadňuje integraci s terminálovým softwarem a vestavěnými nástroji.Ovladače D2XX poskytují přímý přístup přes USB pro pokročilé aplikace, které vyžadují řízení komunikace na nižší úrovni.

4. Proč je VCCIO důležité při připojování FT230X k mikrokontrolérům?

Pin VCCIO umožňuje, aby napětí logiky UART odpovídalo cílovému systémovému napětí.To pomáhá FT230X bezpečně komunikovat s 3,3V i 5V mikrokontroléry, aniž by to způsobilo problémy s kompatibilitou na logické úrovni.

5. Jak FT230X snižuje složitost firmwaru mikrokontroléru?

FT230X interně zpracovává kompletní USB protokol prostřednictvím integrovaného USB transceiveru a Serial Interface Engine (SIE).To eliminuje potřebu, aby mikrokontrolér implementoval složité sady firmwaru USB.

6. Jaké problémy s komunikací mohou nastat, pokud se nepoužívá řízení toku RTS# a CTS#?

Bez hardwarového řízení toku může vysokorychlostní komunikace zaznamenat přetečení vyrovnávací paměti nebo ztrátu dat, když přijímající zařízení nedokáže zpracovat příchozí data dostatečně rychle.RTS# a CTS# pomáhají regulovat datový tok pro zlepšení stability.

7. Proč je FT230X běžně preferován před levnými USB-to-UART převodníky?

FT230X je známý pro stabilní podporu ovladačů FTDI, spolehlivou detekci USB, komunikaci s nízkou latencí a konzistentní kompatibilitu s operačním systémem.Tyto vlastnosti pomáhají snížit problémy s komunikací a řidiči.

8. Jak piny CBUS zlepšují flexibilitu hardwaru?

Piny CBUS lze nakonfigurovat pro více funkcí, jako jsou TX/RX LED indikátory, provoz GPIO, výstup hodin nebo signály spánku.To umožňuje návrhářům přidat užitečné ovládací a monitorovací funkce bez dalších komponent.

9. Jaké faktory mohou zabránit detekci FT230X počítačem?

Mezi běžné příčiny patří nesprávné ovladače, poškozené kabely USB, nedostatečná stabilita napájecího zdroje, problémy s uspořádáním PCB nebo problémy s integritou signálu USB.Nesprávné uzemnění a chybějící oddělovací kondenzátory mohou také ovlivnit spolehlivost detekce.
