Průvodce typy měničů DC-DC a topologiemi konverze napájení

DC-DC měniče jsou elektronické výkonové obvody, které mění jednu úroveň stejnosměrného napětí na jinou úroveň stejnosměrného napětí.Mnoho elektronických zařízení a napájecích systémů nepracuje se stejným napětím.Některé obvody potřebují nižší napětí pro procesory a senzory, zatímco jiné vyžadují vyšší napětí pro motory, komunikační systémy nebo rozvody energie.DC-DC měniče pomáhají poskytovat stabilní, efektivní a kontrolovaný výkon a zároveň snižují energetické ztráty a tvorbu tepla.Používají se různé konstrukce převodníků v závislosti na požadavcích na napětí, úrovni výkonu, účinnosti, bezpečnosti a složitosti systému.Tento článek vysvětluje hlavní typy DC-DC měničů, včetně izolovaných a neizolovaných provedení.

Katalog

Hlavní typy DC-DC měničů

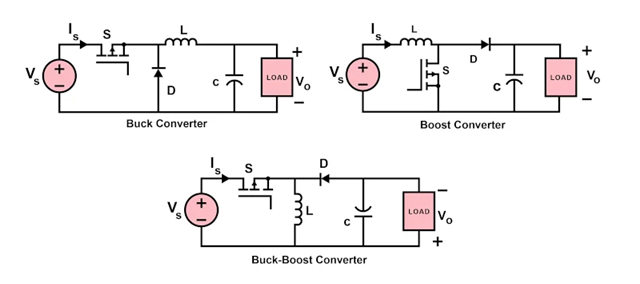

DC-DC měniče lze rozdělit do dvou hlavních kategorií: izolované a neizolované měniče.Rozdíl mezi nimi spočívá především v tom, zda jsou vstupní a výstupní strana elektricky odděleny.Každý typ je navržen pro různé požadavky na převod napětí, úrovně bezpečnosti, výkonové rozsahy a aplikační prostředí.Některé systémy se zaměřují na kompaktní rozměry a vysokou účinnost, zatímco jiné vyžadují elektrickou izolaci pro bezpečnost, snížení hluku nebo ochranu citlivých obvodů.

Izolované DC-DC měniče

Izolované DC-DC měniče používají transformátor k elektrickému oddělení vstupní a výstupní strany.Tato izolace pomáhá zlepšit bezpečnost, omezit problémy se zemní smyčkou a chránit citlivé obvody před elektrickými poruchami nebo napěťovými špičkami.Protože transformátor také přenáší energii, izolované konvertory se běžně používají ve vysokonapěťových systémech, průmyslových zařízeních, lékařských zařízeních, telekomunikačním hardwaru, systémech EV a napájecích zdrojích serverů.V praktických aplikacích jsou často preferovány izolované měniče, když zařízení musí splňovat přísné normy elektrické bezpečnosti nebo když různé části systému pracují na samostatných zemních potenciálech.

Neizolované DC-DC měniče

Neizolované DC-DC měniče nepoužívají izolaci transformátoru.Vstup a výstup sdílejí stejné elektrické uzemnění, což umožňuje, aby byl návrh menší, jednodušší, rychlejší a obvykle účinnější pro aplikace s nízkým až středním výkonem.Mezi běžné neizolované typy měničů patří buck, boost, buck-boost, Ćuk, SEPIC, Zeta a měniče s vysokým ziskem, jako jsou prokládané nebo vázané tlumivky.Protože se vyhýbají izolaci transformátoru, často dosahují nižších nákladů a vyšší hustoty výkonu.

Běžné typy izolovaných DC-DC měničů

Flyback Converter

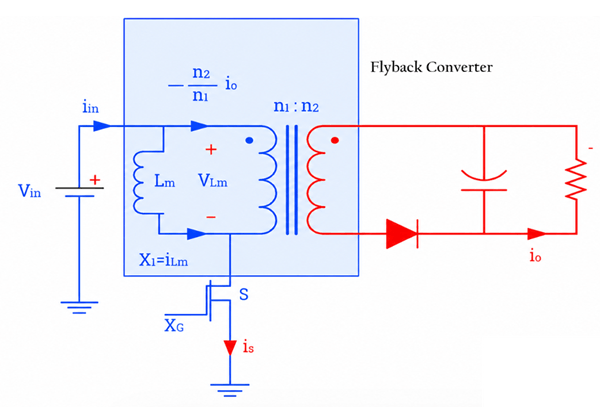

Flyback měnič je izolovaný DC-DC měnič, který využívá transformátor k přenosu energie ze vstupu na výstup a zároveň zajišťuje elektrickou izolaci.Na základě diagramu, když se spínač S zapne, proud protéká primárním vinutím a ukládá energii do magnetizační indukčnosti transformátoru (Lm).Během této doby je výstupní dioda zhasnutá.Když se spínač vypne, uložená energie se přenese do sekundárního vinutí, dioda se zapne a proud proudí do výstupního kondenzátoru a zátěže.Převodník využívá součástky jako je transformátor s poměrem závitů (n1:n2), spínací tranzistor, dioda, kondenzátor a magnetická indukčnost.Flyback konvertory jsou běžně navrženy pro aplikace s nízkým až středním výkonem, obvykle pracují od několika wattů až do přibližně 150 W, se vstupním napětím v rozsahu od nízkých stejnosměrných zdrojů až po vysokonapěťové zdroje AC-DC v závislosti na konstrukci.

Dopředný konvertor

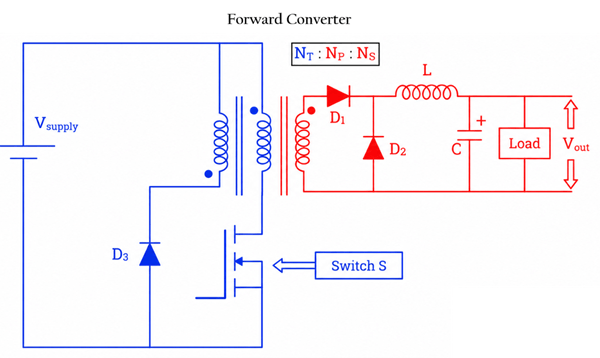

Dopředný měnič přenáší energii přímo z primárního vinutí transformátoru do sekundárního vinutí, když je spínač S zapnutý.Na obrázku zdroj vstupního napájení (Vsupply) posílá energii přes transformátor, když se aktivuje spínač.Sekundární vinutí pak dodává energii přes diodu D1, zatímco výstupní induktor L a kondenzátor C vyhlazují napětí před tím, než dosáhne zátěže.Když se spínač vypne, dioda D2 udržuje tok proudu do zátěže a pomáhá stabilizovat výstup.Přídavné resetovací vinutí a dioda D3 pomáhají resetovat magnetický tok transformátoru, aby se zabránilo saturaci jádra.

Ve srovnání s konvertorem flyback nabízí dopředný konvertor obvykle nižší zvlnění výstupu, lepší účinnost a zlepšený výkon pro aplikace se středním až vysokým výkonem.Běžně se používá v průmyslových napájecích zdrojích, telekomunikačních systémech, serverech a vysoce účinných SMPS konstrukcích, typicky pracujících od desítek do několika stovek wattů v závislosti na konstrukci obvodu.

Push-Pull převodník

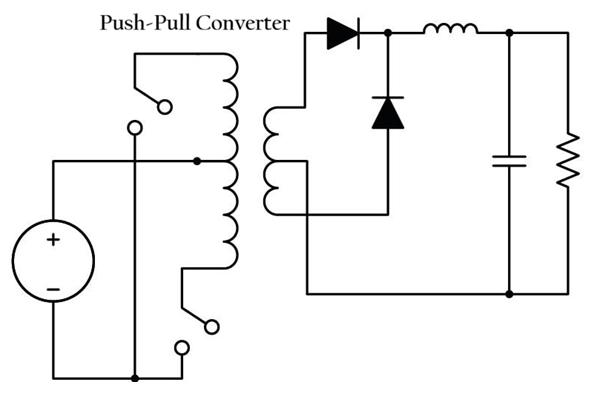

Push-pull měnič je izolovaný DC-DC měnič, který používá dva spínací tranzistory k střídavému buzení opačných stran primárního vinutí transformátoru se středovým odbočením.V typickém zobrazení převodníku push-pull je transformátor umístěn uprostřed, zatímco dva spínače pracují jeden po druhém a vytvářejí tok střídavého proudu primárním vinutím.Tento střídavý provoz umožňuje efektivní přenos energie na sekundární stranu, kde usměrňovací diody a výstupní filtry převádějí vysokofrekvenční střídavý signál na stabilní stejnosměrné výstupní napětí.

Ve srovnání s flyback a forward měniči jsou push-pull měniče vhodnější pro aplikace se středním až vysokým výkonem, protože poskytují lepší využití transformátoru, vyšší účinnost a lepší manipulaci s výkonem.Topologie také pomáhá zmenšit velikost transformátoru, protože při provozu se používají obě poloviny jádra transformátoru.Push-pull měniče se běžně používají v rozsahu od desítek do několika stovek wattů v závislosti na spínací frekvenci a konstrukci transformátoru.

Převodník Half-Bridge

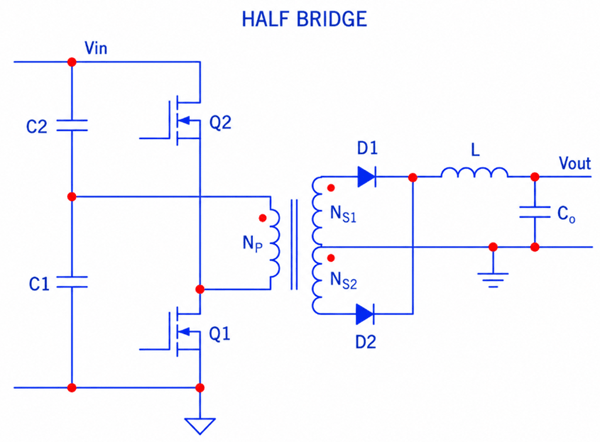

Převodník polovičního můstku je izolovaný převodník DC-DC běžně používaný ve spínaných zdrojích středního až vysokého výkonu.Na obrázku dva spínací tranzistory (Q1 a Q2) pracují střídavě pro řízení primárního vinutí transformátoru (Np).Kondenzátory C1 a C2 rozdělují vstupní napětí (Vin) na dvě poloviny, což umožňuje spínačům přivádět na transformátor střídavé napěťové impulsy.Na sekundární straně je výstup transformátoru usměrněn diodami D1 a D2, poté filtrován induktorem L a kondenzátorem Co pro vytvoření stabilního stejnosměrného výstupního napětí (Vout).

Červené tečky ve vinutí transformátoru označují polaritu vinutí pro správnou funkci fáze.Ve srovnání s push-pull měničem snižuje topologie polovičního můstku napěťové namáhání spínacích tranzistorů, protože každý spínač normálně vidí jen asi polovinu vstupního napětí.

Full-Bridge konvertor

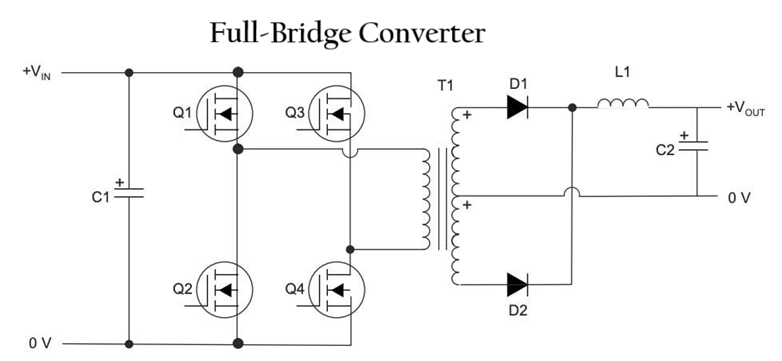

Obrázek topologie Full-Bridge Converter (také nazývaný H-Bridge Converter).Diagram ukazuje čtyři spínací tranzistory (Q1, Q2, Q3 a Q4) uspořádané v můstkové konfiguraci kolem primárního vinutí transformátoru, což je hlavní charakteristika měniče s plným můstkem.Spínače pracují ve střídavých párech, typicky Q1 s Q4 a Q2 s Q3, aby přiváděly střídavé napětí přes transformátor T1.Na sekundární straně diody D1 a D2 usměrňují výstup transformátoru, zatímco tlumivka L1 a kondenzátor C2 vyhlazují výstupní napětí.Plnomůstkové měniče se běžně používají ve vysoce výkonných DC-DC měničích a systémech SMPS, protože poskytují vysokou účinnost, lepší využití transformátoru a podporu energetických aplikací na úrovni kilowattů.

Rezonanční měnič

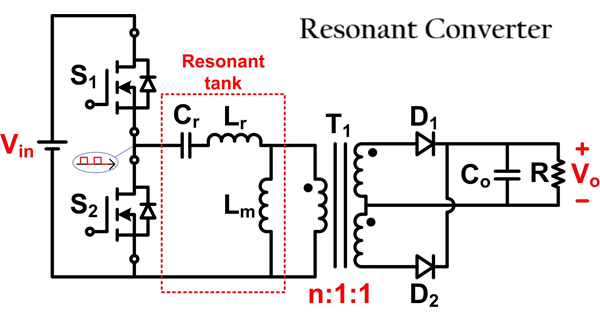

Rezonanční DC-DC měnič je izolovaný vysoce účinný měnič, který využívá rezonanční obvod, nazývaný rezonanční nádrž, k přenosu energie s nižší spínací ztrátou a sníženým elektrickým šumem.Na obrázku spínače S1 a S2 střídavě generují vysokofrekvenční spínací signály ze vstupního napětí (Vin).Rezonanční nádrž, tvořená rezonančním kondenzátorem Cr, rezonanční tlumivkou Lr a magnetizační indukčností Lm, vytváří místo ostrých spínacích přechodů hladký sinusový tok proudu.

To pomáhá snižovat tepelné a spínací napětí na MOSFETech.Transformátor T1 zajišťuje elektrickou izolaci a konverzi napětí, zatímco diody D1 a D2 usměrňují střídavý signál na sekundární straně na stejnosměrné výstupní napětí (Vo).Capacitor Co filtruje výstup a dodává stabilní stejnosměrný proud do zátěže R. Rezonanční měniče jsou široce používány ve vysoce účinných aplikacích, jako jsou serverové napájecí zdroje, herní jednotky PSU, nabíječky EV, telekomunikační systémy a vysoce výkonné konstrukce SMPS, protože podporují techniky měkkého přepínání, jako je ZVS (Zero Voltage Switching), které zlepšuje účinnost a snižuje EMI při vysokých spínacích frekvencích.

Běžné typy neizolovaných DC-DC měničů

Konvenční / Základní topologie

Konvertor Buck

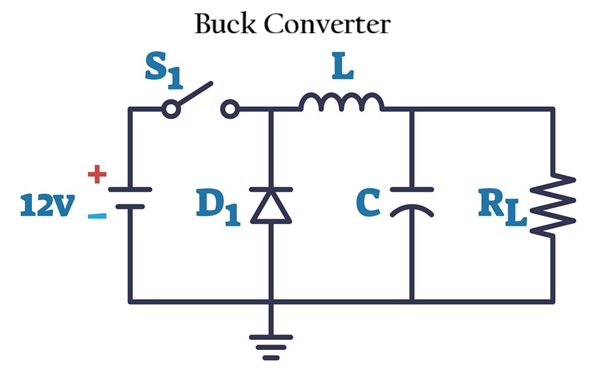

Buck konvertor snižuje vyšší vstupní napětí na nižší výstupní napětí s vysokou účinností.Na obrázku 12V vstupní zdroj napájí obvod přes spínač S1.Když se S1 zapne, proud protéká induktorem L, který ukládá energii a zároveň dodává energii do zatěžovacího odporu RL a nabíjí kondenzátor C.

Když se spínač vypne, induktor uvolní svou uloženou energii prostřednictvím diody D1, což umožňuje, aby proud pokračoval v toku do zátěže, i když je spínač otevřený.Kondenzátor C vyhlazuje výstupní napětí a snižuje zvlnění.Řízením doby zapnutí a vypnutí spínače, nazývané pracovní cyklus, převodník reguluje výstupní napětí na nižší úroveň, než je vstupní napětí.

Boost Converter

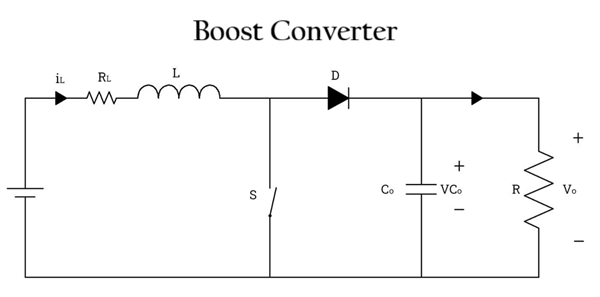

Zesilovací měnič je neizolovaný DC-DC měnič, který zvyšuje vstupní napětí na vyšší výstupní napětí.Na obrázku induktor L, spínač S, dioda D, kondenzátor Co a zatěžovací odpor R spolupracují na zvýšení napětí.Když se spínač S zapne, proud protéká induktorem a energie se ukládá v jeho magnetickém poli, zatímco dioda blokuje proud z výstupní strany.Když se spínač vypne, induktor uvolní svou uloženou energii přes diodu D do výstupního kondenzátoru a zátěže.Uvolněné napětí induktoru se přidává ke vstupnímu napětí a vytváří vyšší výstupní napětí (Vo) než vstupní zdroj.Kondenzátor Co vyhlazuje výstupní napětí a snižuje zvlnění.

Převodník Buck-Boost

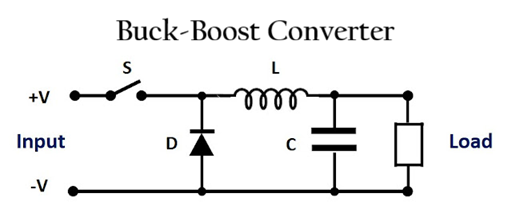

Konvertor buck-boost může buď snížit nebo zvýšit vstupní napětí.Na obrázku spínač S ovládá, jak se energie pohybuje obvodem.Když se S zapne, proud teče ze vstupu přes induktor L, takže induktor ukládá energii.Během této doby je dioda D obráceně předpětí a kondenzátor C dodává energii do zátěže.Když se S vypne, induktor uvolní svou uloženou energii přes diodu do kondenzátoru a zátěže.To umožňuje obvodu produkovat výstupní napětí, které může být vyšší nebo nižší než vstupní, v závislosti na pracovním cyklu.Tato topologie je užitečná pro systémy napájené bateriemi, kde může vstupní napětí během provozu stoupat nebo klesat.

Pokročilé neizolované DC-DC měniče s vysokým ziskem

Pokročilé a vysoce ziskové neizolované DC-DC konvertory jsou navrženy pro aplikace, které vyžadují větší převodní poměry napětí, zlepšenou účinnost, nižší zvlnění nebo vyšší výkon než standardní buck a boost konvertory.The Pozitivní výstup Super Lift Luo (POSLL) převodník zvyšuje napětí pomocí techniky zdvihu kondenzátoru při zachování kladné výstupní polarity, což je užitečné pro aplikace s vysokým nárůstem. Kvadratické převodníky dosáhnout mnohem vyššího napěťového zisku kombinací více stupňů konverze, což umožňuje velké zvýšení nebo snížení napětí bez extrémně vysokých pracovních cyklů.

Převodníky s vázanou cívkou použijte magneticky propojené induktory ke zlepšení napěťového zisku, snížení spínacího napětí a zvýšení účinnosti v kompaktních konstrukcích. Prokládané převodníky používat více spínacích fází pracujících paralelně pro rovnoměrnější distribuci proudu, snížení zvlnění na vstupu a výstupu, zlepšení tepelného výkonu a podporu systémů s vyšším výkonem.

Jak konvertory DC-DC fungují v reálných aplikacích

elektrická vozidla (EV)

DC-DC měniče v elektrických vozidlech převádějí vysokonapěťovou baterii na nižší napětí, které potřebují osvětlovací systémy, moduly infotainmentu, senzory, ovladače a pomocná elektronika.Tyto měniče musí pracovat s vysokou účinností, protože energetické ztráty přímo ovlivňují jízdní dosah a tepelný výkon.Systémy EV také vyžadují stabilní regulaci napětí při rychlé akceleraci, regenerativním brzdění a kolísání napětí baterie.

Solární energie a systémy obnovitelné energie

Solární systémy a systémy obnovitelné energie využívají DC-DC měniče k regulaci nestabilního vstupního napětí ze solárních panelů, baterií a systémů skladování energie.Často se používají měniče s vysokým ziskem, protože napětí solárního panelu se mění s intenzitou slunečního záření a teplotou.

Elektronika napájená bateriemi

Elektronika napájená bateriemi spoléhá na DC-DC měniče, které poskytují stabilní napětí, i když napětí baterie během vybíjení klesá.Smartphony, notebooky, drony, přenosná zdravotnická zařízení a nositelná elektronika běžně používají převodníky buck, boost nebo buck-boost ke zlepšení životnosti baterie a snížení ztráty energie.

Průmyslové a automatizační systémy

Průmyslové systémy používají DC-DC měniče k napájení PLC, senzorů, komunikačních modulů, motorových ovladačů a automatizačních ovladačů.Tato prostředí často obsahují elektrický šum, napěťové špičky a velké spínací zátěže, takže měniče musí udržovat stabilní provoz v náročných podmínkách.

IoT a vestavěná zařízení

IoT a vestavěné systémy využívají DC-DC měniče k efektivnímu řízení energie v kompaktní nízkopříkonové elektronice.Zařízení, jako jsou inteligentní senzory, bezdrátové moduly, mikrokontroléry a systémy edge-computing, často fungují z baterií nebo nízkonapěťových napájecích kolejnic.

Klíčové výkonnostní faktory DC-DC měničů

• Účinnost - Měří, jak efektivně měnič přenáší vstupní výkon na výstup s minimální ztrátou energie a tvorbou tepla.

• Regulace napětí - Popisuje, jak stabilní zůstává výstupní napětí během změn vstupního napětí nebo podmínek zatížení.

• Přepínací frekvence - Vyšší spínací frekvence může snížit velikost součástek, ale může zvýšit spínací ztráty a EMI.

• Hustota výkonu - Udává, kolik energie může konvertor dodat v rámci kompaktní fyzické velikosti.

• Tepelný výkon - Udává, jak dobře měnič hospodaří s teplem během nepřetržitého provozu.

• Zvlněné napětí a šum - Měří nežádoucí výkyvy napětí, které mohou ovlivnit citlivé elektronické obvody.

• Přechodná odezva - Ukazuje, jak rychle převodník reaguje na náhlé zatížení nebo změny vstupního napětí.

• Elektromagnetické rušení (EMI) - Vysokorychlostní přepínání může generovat elektrický šum, který může rušit blízké obvody.

• Rozsah vstupního napětí - Definuje minimální a maximální vstupní napětí, které převodník bezpečně zvládne.

• Schopnost zatížení - Určuje, jaký proud nebo výkon může převodník dodávat připojeným zařízením.

• Schopnost izolace - Důležité u izolovaných měničů, kde je kvůli bezpečnosti a ochraně vyžadováno elektrické oddělení.

Závěr

Výběr správného převodníku závisí na požadovaném rozsahu napětí, úrovni výkonu, stabilitě výstupu, spínacím výkonu, regulaci tepla a limitech hluku.Po pochopení každé topologie a jejích silných stránek si můžete vybrat převodník, který odpovídá elektrickým a výkonnostním potřebám systému.

Často kladené otázky [FAQ]

1. Proč jsou ve vysokonapěťových systémech a systémech kritických z hlediska bezpečnosti preferovány izolované DC-DC měniče?

Izolované DC-DC měniče používají transformátor k elektrickému oddělení vstupní a výstupní strany.To pomáhá chránit citlivé obvody před napěťovými špičkami, problémy se zemní smyčkou a elektrickými poruchami.Jsou také důležité v systémech, které musí splňovat přísné normy elektrické bezpečnosti.

2. Jak se zpětný konvertor ukládá a přenáší energii odlišně od dopředného konvertoru?

Flyback měnič nejprve ukládá energii v transformátoru a přenáší ji na výstup, když se spínač vypne.Dopředný měnič přenáší energii přímo na výstup, když je spínač zapnutý, což obvykle poskytuje nižší zvlnění a lepší účinnost při vyšších úrovních výkonu.

3. Proč jsou konvertory push-pull, half-bridge a full-bridge lepší pro provoz s vyšším výkonem?

Tyto topologie využívají více spínacích zařízení a vylepšené využití transformátoru k efektivnějšímu zpracování větších úrovní výkonu.Také snižují namáhání jednotlivých součástí a zlepšují tepelný výkon ve srovnání s jednoduššími konstrukcemi měničů.

4. Jakou výhodu má rezonanční DC-DC měnič oproti konvenčním pevně spínaným měničům?

Rezonanční měniče využívají techniky měkkého spínání, jako je přepínání nulového napětí (ZVS), aby se snížily spínací ztráty a tvorba tepla.To umožňuje vyšší účinnost, nižší EMI a lepší vysokofrekvenční provoz.

5. Proč je u převodníků buck, boost a buck-boost důležitý pracovní cyklus?

Pracovní cyklus řídí, jak dlouho zůstane spínač zapnutý a vypnutý během provozu.Změna pracovního cyklu přímo ovlivňuje, jak moc převodník zvýší nebo sníží výstupní napětí.

6. Jak zlepšují sdružené indukční a prokládané měniče výkon DC-DC konverze s vysokým ziskem?

Měniče s vázanou tlumivkou zlepšují napěťový zisk a účinnost použitím magneticky propojených tlumivek, zatímco prokládané konvertory rozdělují proud do více fází, aby se snížilo zvlnění, teplo a namáhání součástí.
