Průvodce pracovním principem krokového motoru 28BYJ-48

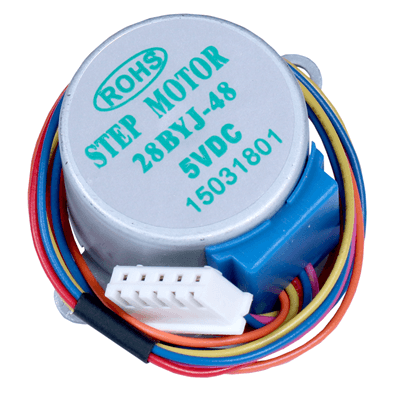

28BYJ-48 je malý 5V krokový motor běžně používaný v Arduino, ESP32, Raspberry Pi, robotice a DIY automatizačních projektech.Na rozdíl od normálního stejnosměrného motoru, který se volně otáčí, se 28BYJ-48 pohybuje v malých kontrolovaných krocích, což je užitečné pro přesné polohování.Tento článek bude hovořit o pinoutu krokového motoru 28BYJ-48, specifikacích, funkcích, principu práce, aplikacích a dalších.

Katalog

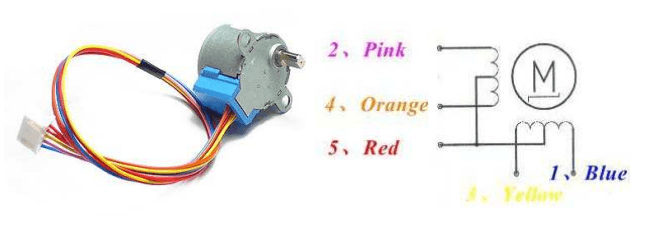

Pinout a funkce

Pin/Wire Barva	Funkce	Popis
Modrá	Cívka A	Připojeno k jednomu konec první cívky motoru
Růžová	Cívka B	Připojeno k jednomu konec druhé cívky motoru
Žlutá	Cívka C	Připojeno k jednomu konec třetí motorové cívky
Oranžová	Cívka D	Připojeno k jednomu konec čtvrté motorové cívky
Červená	Běžné VCC	Společné pozitivní napájecí vedení sdílené všemi vnitřními cívkami

Specifikace krokového motoru 28-BYJ48

Parametr	Specifikace
Model	28BYJ-48 – 5V
Jmenovité napětí	5V DC
Počet fází	4
Variace rychlosti Poměr	1/64
Úhel kroku	5,625° / 64
Frekvence	100 Hz
DC odpor	50Ω ±7% (25°C)
Idle In-Traction Frekvence	> 600 Hz
Nečinný Out-trakční frekvence	> 1000 Hz
In-Traction Točivý moment	>34,3 mN·m (120 Hz)
Vlastní polohování Točivý moment	>34,3 mN·m
Třecí moment	600–1200 gf·cm
Zátahový moment	300 gf·cm
Izolované Odpor	>10 MΩ (500 V)
Izolované Elektřina Power	600VAC / 1mA / 1s
Stupeň izolace	třída A
Nárůst teploty	<40K (120Hz)
Úroveň hluku	<35dB (120Hz, bez zatížení, 10 cm)

Vlastnosti krokového motoru 28-BYJ48

Funkce	Popis
Kompaktní velikost	Malé a lehký design vhodný pro vestavěné systémy a DIY elektronické projekty
Provoz 5V	Funguje pomocí a nízké napájení 5V DC, díky čemuž je kompatibilní s Arduino a mikrokontroléry
Vysoká pozice Přesnost	Poskytuje přesné krok za krokem ovládání rotace
Vestavěné zařízení Snížení	Používá interní Redukční převodovka 1:64 pro lepší točivý moment a polohování
Nízká hlučnost Provoz	Vyrábí relativně tichý pohyb během provozu
Dobré držení Točivý moment	Lze udržovat poloha hřídele při napájení
Snadný ovladač Kompatibilita	Běžně používané s deskami ovladačů ULN2003
Nízký výkon Spotřeba	Vhodné pro bateriově napájené a nízkoenergetické aplikace
Kontinuální Možnost otáčení	Může se otáčet průběžně se správnou krokovou kontrolou
Vhodné pro začátečníky	Široce používané v vzdělávací projekty elektroniky a robotiky

Jak funguje krokový motor 28-BYJ48

28-BYJ48 je unipolární krokový motor navržený tak, aby se otáčel malými, přesnými úhlovými pohyby nazývanými kroky.Na rozdíl od běžného stejnosměrného motoru, který se nepřetržitě otáčí, když je připojeno napájení, se tento motor pohybuje v řízené rotaci krok za krokem postupným nabíjením svých vnitřních cívek.

Uvnitř motoru jsou čtyři elektromagnetické cívky uspořádané kolem rotoru s permanentním magnetem.Když elektrický proud protéká jednou cívkou, vytváří magnetické pole, které přitahuje rotor směrem k této poloze.Budicí obvod pak nabudí další cívku, což způsobí, že se rotor opět mírně pohne.Nepřetržitým přepínáním sekvence cívek se rotor otáčí v malých řízených krocích.

Motor běžně používá řídicí desku ULN2003, protože mikrokontrolér, jako je Arduino, nemůže přímo dodávat dostatek proudu pro bezpečné řízení cívek.Ovladač přijímá řídicí signály z mikrokontroléru a zapíná a vypíná cívky motoru ve správném pořadí.

28-BYJ48 obsahuje také vnitřní redukční převodovku s poměrem přibližně 1:64.Tato redukce převodu zvyšuje výstupní točivý moment a zároveň zlepšuje přesnost polohování, i když snižuje rychlost otáčení.Díky této převodovce je motor vhodný pro aplikace vyžadující přesný pohyb při nízkých otáčkách spíše než vysokorychlostní rotaci.

Motor může pracovat v několika krokových režimech, včetně plného a polovičního kroku.V režimu plného kroku se mohou dvě cívky napájet společně pro vyšší točivý moment.V režimu polovičního kroku motor střídá aktivaci s jednou a dvěma cívkami, čímž se dosáhne hladšího a přesnějšího pohybu.

Typická sekvence aktivace cívky je:

Krok	Cívka Aktivováno
1	Modrá
2	Růžová
3	Žlutá
4	Oranžová

Opakováním této sekvence se motor otáčí jedním směrem, zatímco obrácením pořadí se směr otáčení mění.

Protože se motor pohybuje v pevných krocích namísto nepřetržitého otáčení, je široce používán v polohovacích systémech, jako je robotika, posuvné kamery, chytré zámky, automatické žaluzie a malé automatizační projekty, kde je důležité přesné řízení pohybu.

28BYJ-48 Systém redukce převodů

28BYJ-48 používá vnitřní převodovku s redukčním poměrem přibližně 1:64.Tato redukce převodu snižuje výstupní otáčky motoru a zároveň zvyšuje točivý moment a přesnost polohování.Díky tomuto systému se motor může pohybovat plynuleji a lépe držet svou polohu při provozu při nízkých otáčkách.

Převodovka také pomáhá motoru efektivněji zvládat lehké mechanické zatížení ve srovnání s mikrokrokovým motorem s přímým pohonem.Snížená rychlost jej však činí méně vhodným pro vysokorychlostní rotační aplikace.

Unipolární vs bipolární operace v 28BYJ-48

Parametr	Unipolární 28BYJ-48	bipolární Upraveno 28BYJ-48
Elektroinstalace motoru	Používá 5 drátů	Upraveno na 4 dráty
Středový kohoutek	Používá běžné středový odbočný drát	Středový kohoutek odpojeno
Typ ovladače	ULN2003 ovladač deska	A4988, DRV8825, nebo bipolární ovladače
Kontrolní metoda	Jednodušší cívka přepínání	Složitější Ovládání H-můstku
Výstup točivého momentu	Nižší točivý moment	Vyšší točivý moment
Energetická účinnost	Nižší účinnost	lépe účinnost
Aktuální tok	Jedna cívka pouze směr	Obrátí se proud přes cívky
Rychlostní schopnost	Mírná rychlost	lépe vysokorychlostní výkon
Generování tepla	Nižší	Mírně vyšší pod zátěží
Elektroinstalace Složitost	Jednoduché a přátelský pro začátečníky	Pokročilejší nastavení
Modifikace Povinné	Žádná úprava potřebná	Vnitřní rozvody nutná úprava
Společný Aplikace	Arduino projekty, vzdělávací systémy, mini automatizace	CNC projekty, silnější robotika, výkonnější řízení pohybu
Náklady na nastavení	Celkově nižší náklady	Vyšší řidič náklady
Snadné použití	Velmi snadné pro začátečníky	Lepší pro pokročilé uživatele
Celkově vzato Výkon	Dobré pro polohování pro lehkou zátěž	Lepší točivý moment a hladší ovládání

28BYJ-48 Úhel kroku a přesnost rotace

28BYJ-48 se pohybuje v pevných krokových úhlech místo toho, aby se volně otáčel jako běžný stejnosměrný motor.Jeho vnitřní motor má úhel kroku 5,625° a po redukci převodovky se každý výstupní krok výrazně zmenší.To dává motoru jemnější kontrolu nad pohybem hřídele.

Tento krokový pohyb umožňuje motoru dosáhnout opakovatelných poloh s dobrou přesností v projektech s nízkou hmotností.Je to užitečné pro aplikace, jako jsou posuvníky fotoaparátu, chytré zámky, snímače senzorů a malé robotické mechanismy, kde na řízeném pohybu záleží více než na rychlosti.

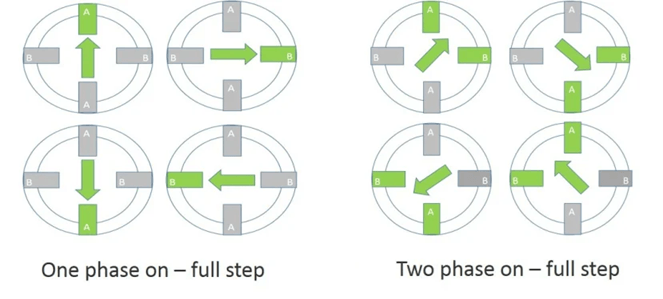

Režimy Half-Step vs Full-Step v 28BYJ-48

Parametr	Polokrok Režim	Úplný krok Režim
Metoda krokování	Náhradníci mezi aktivací single-coil a dual-coil	Obvykle napájí dvě cívky najednou
Krokové rozlišení	vyšší rozlišení	Nižší rozlišení
Pohyb Hladkost	Hladší rotace	Trochu drsnější pohyb
Pozice Přesnost	lépe přesnost polohování	Mírný přesnost polohování
Výstup točivého momentu	Mírně nižší průměrný točivý moment	Vyšší držení kroutící moment
Úroveň vibrací	Nižší vibrace	Vyšší vibrace
Moc Spotřeba	Mírný	Mírně vyšší
Rychlost otáčení	Pomalejší kvůli více kroků za otáčku	Rychleji, protože je potřeba méně kroků
Úroveň hluku	Tišší operace	Trochu hlasitěji
Ovládání Složitost	Složitější kroková sekvence	Jednodušší krokování sekvence
Nejlepší Aplikace	Posuvníky fotoaparátu, přesné polohování, systémy plynulého pohybu	Základní robotika, jednoduchá automatizace, aplikace s vyšším točivým momentem
Pohyb Výkon	Propracovanější pohyb	Silnější, ale méně hladký pohyb

Wave Drive vs Full-Step Drive v 28BYJ-48

Parametr	Vlna Režim jízdy	Úplný krok Režim jízdy
Aktivace cívky	Jedna cívka najednou pod napětím	Dvě cívky současně pod napětím
Výstup točivého momentu	Nižší točivý moment	Vyšší točivý moment
Moc Spotřeba	Nižší výkon použití	Vyšší výkon použití
Generování tepla	Nižší teplo	Vyšší teplo
Pohyb Síla	Slabší držení síla	Silnější držení síla
Pozice Stabilita	Mírný stabilitu	lépe polohová stabilita
Rotační Hladkost	Hladší na nízké úrovni zatížení	Mírně silnější, ale méně hladké
Rychlostní schopnost	Může dosáhnout mírně vyšší rychlost při mírném zatížení	Stabilní rychlost při větší zátěži
Aktuální Požadavek	Nižší proud poptávka	Vyšší proud poptávka
Úroveň vibrací	Nižší pod lehké zátěže	Mírně vyšší vibrace
Účinnost pod Načíst	Méně účinné pro mechanické zatížení	Lepší pro jízda těžších nákladů
Společný Aplikace	Nízká spotřeba projekty, lehké pohybové systémy	robotika, polohovací systémy, aplikace s vyšším točivým momentem
Ovládání Složitost	Jednoduché krokování sekvence	Jednoduché krokování sekvence
Celkově vzato Výkon	Lepší pro nízkopříkonový provoz	Lepší pro silnější a stabilnější pohyb

Kde využít krokový motor 28-BYJ48

Krokový motor 28-BYJ48 se běžně používá v nízkorychlostních aplikacích přesného řízení, kde je přesné polohování důležitější než vysoký výkon.Protože funguje na 5V a lze jej snadno propojit s Arduino, ESP32, Raspberry Pi a dalšími mikrokontroléry, je široce používán ve výukové elektronice, automatizaci pro kutily a malých robotických systémech.

Jeho vestavěný mechanismus redukce převodů umožňuje motoru poskytovat lepší přesnost polohování a lepší přídržný moment ve srovnání s malými stejnosměrnými motory.Díky tomu je vhodný pro projekty, které vyžadují kontrolovaný rotační pohyb namísto kontinuálního vysokorychlostního předení.

Mezi běžné aplikace patří automatické závěsové systémy, chytré dveřní zámky, posuvné kamery, otočné a naklápěcí plošiny, robotická ramena, malé dopravníkové mechanismy a snímací zařízení.Často se také používá v hobby CNC prototypech, 3D tištěných mechanismech a demonstračních projektech pro výuku ovládání krokových motorů.

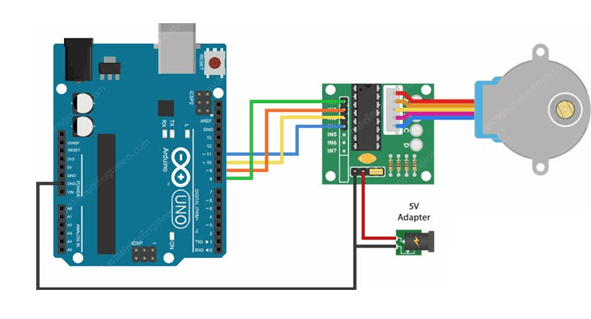

Jak propojit 28-BYJ48 s Arduinem

Krokový motor 28-BYJ48 je běžně připojen k Arduinu pomocí desky ovladače ULN2003.Řídicí deska ovládá cívky motoru a poskytuje požadovaný proud pro stabilní provoz.

Připojení vodičů

2003 ULN Pin řidiče	Arduino Pin
IN1	D8
IN2	D9
IN3	D10
IN4	D11
GND	GND
VCC	5V

Krokový motor se zapojuje přímo do bílého konektoru na desce ULN2003.Pro spolehlivější výkon motoru se doporučuje samostatný 5V adaptér.

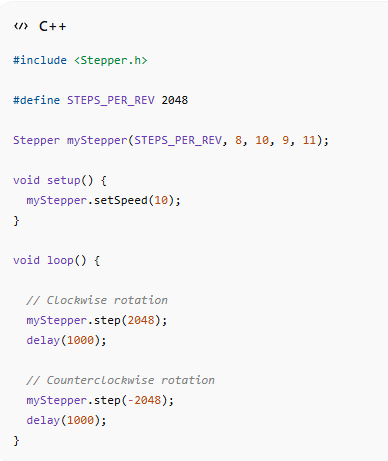

Příklady kódu Arduino pro 28-BYJ48

Tento program otočí motor o jednu celou otáčku ve směru hodinových ručiček, zastaví se na jednu sekundu a poté jej otočí o jednu celou otáčku proti směru hodinových ručiček.

28-BYJ48 s ESP32 a Raspberry Pi

Krokový motor 28-BYJ48 lze také ovládat pomocí desek ESP32 a Raspberry Pi, takže je užitečný pro systémy IoT, robotiku, automatizační projekty a chytrá zařízení.Protože motor vyžaduje více proudu, než může kolík GPIO bezpečně dodat, je normálně připojen přes desku ovladače ULN2003.Ovladač přijímá řídicí signály z mikrokontroléru nebo jednodeskového počítače a spíná cívky motoru ve správném krokovém pořadí.

Kompatibilita s ESP32

ESP32 je plně kompatibilní s krokovým motorem 28-BYJ48 a běžně se používá v projektech bezdrátové automatizace, protože podporuje připojení Wi-Fi i Bluetooth.Piny GPIO na ESP32 mohou přímo ovládat vstupy ovladače ULN2003, což umožňuje přesný pohyb krokového motoru pro aplikace, jako jsou chytré závěsy, robotické systémy, posuvníky kamer a polohovací zařízení IoT.

Protože ESP32 pracuje na logických úrovních 3,3 V, deska ovladače ULN2003 pomáhá zajistit správné přepínání proudu pro cívky motoru.Mnoho vývojářů používá knihovny Arduino IDE, jako jsou Stepper nebo AccelStepper, při programování ESP32 pro plynulejší zrychlení motoru a řízení rychlosti.

Způsoby ovládání Raspberry Pi

Raspberry Pi může také ovládat 28-BYJ48 prostřednictvím svých pinů GPIO pomocí desky ovladače ULN2003.Knihovny Pythonu jako RPi.GPIO nebo gpiozero se běžně používají ke generování krokovací sekvence potřebné pro otáčení motoru.Toto nastavení je oblíbené v automatizačních systémech, otočných a naklápěcích kamerách, systémech snímání senzorů a robotických projektech založených na Linuxu.

Na rozdíl od desek Arduino nebo ESP32 běží na Raspberry Pi plný operační systém, díky čemuž je vhodný pro pokročilejší aplikace zahrnující sítě, zpracování kamer, webové servery nebo dálkové ovládání motoru.

Požadavky na GPIO

Motor obvykle vyžaduje čtyři výstupní piny GPIO pro ovládání čtyř vstupních kanálů ULN2003.Tyto piny GPIO vysílají postupně digitální signály HIGH a LOW, aby se hřídel motoru otáčela krok za krokem.Desky ESP32 i Raspberry Pi poskytují dostatek GPIO pinů pro tento typ ovládání.

Je důležité nepřipojovat cívky motoru přímo k pinům GPIO, protože proud motoru překračuje bezpečné limity GPIO.Ovladač ULN2003 chrání ovladač a zároveň poskytuje dostatečné zesílení proudu pro stabilní provoz.

Úvahy o napětí

Standardní motor 28-BYJ48 je určen pro provoz 5V DC.Přestože desky ESP32 a Raspberry Pi používají nižší logická napětí, deska ovladače ULN2003 umožňuje bezpečné propojení mezi ovladačem a motorem.

Pro stabilní provoz se doporučuje externí 5V zdroj namísto napájení motoru přímo z vývojové desky.Nedostatečný výkon může způsobit slabý točivý moment, vynechané kroky, vibrace nebo nestabilní pohyb motoru.Uzemnění externího zdroje by mělo být vždy připojeno k zemi regulátoru, aby byla zajištěna správná reference signálu.

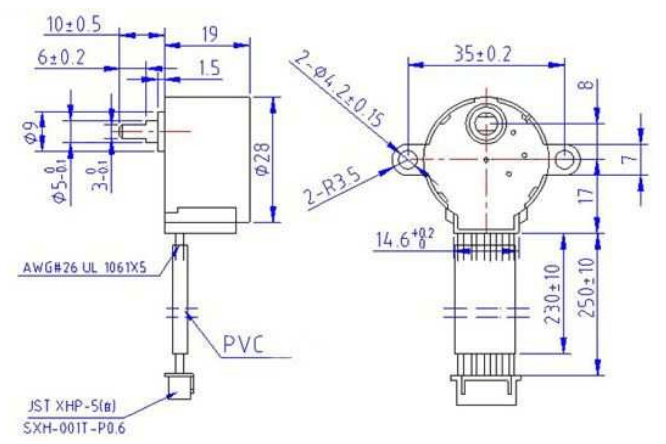

28-BYJ48 Mechanické rozměry

Závěr

Krokový motor 28BYJ-48 5V provoz, kompaktní velikost, vestavěná převodovka a kompatibilita s běžnými řídicími deskami z něj dělají ideální zařízení pro začátečníky a hobby uživatele elektroniky.Není však určen pro velké zatížení nebo vysokorychlostní pohyb.Pro silnější aplikace, jako jsou CNC stroje, 3D tiskárny nebo větší robotika, jsou lepší motory jako NEMA 14 nebo NEMA 17.Celkově se 28BYJ-48 nejlépe používá pro lehkou automatizaci, výukové projekty a přesný pohyb nízkou rychlostí.

Často kladené otázky [FAQ]

1. Proč 28BYJ-48 používá převodovku místo přímého motorového pohonu?

28BYJ-48 používá vnitřní převodovku 1:64 pro zvýšení točivého momentu a zlepšení přesnosti polohování.Bez převodovky by se malý vnitřní motor otáčel příliš rychle s nižším kroutícím momentem.Redukční převody pomáhají motoru pohybovat se pomalu a přesně, takže je vhodný pro automatizační a polohovací systémy.

2. Proč je deska ovladače ULN2003 důležitá pro 28BYJ-48?

Deska ovladače ULN2003 funguje jako proudový zesilovač mezi mikrokontrolérem a motorem.Piny GPIO Arduino, ESP32 a Raspberry Pi nemohou bezpečně poskytnout dostatek proudu k přímému pohonu cívek motoru.ULN2003 správně spíná cívky a zároveň chrání regulátor před přetížením.

3. Čím se 28BYJ-48 liší od běžného stejnosměrného motoru?

Běžný stejnosměrný motor se nepřetržitě otáčí po připojení napájení, zatímco 28BYJ-48 se otáčí v kontrolovaných krokových pohybech.Tato operace krok za krokem umožňuje přesné polohování, což je důležité v robotice, inteligentních zámcích, posuvných kamerách a automatizačních systémech.

4. Jaká jsou omezení krokového motoru 28BYJ-48?

Motor není určen pro vysokorychlostní nebo vysoce zatěžované aplikace.Jeho převodovka zlepšuje točivý moment, ale snižuje rychlost.Při velkém mechanickém zatížení může motor chybět kroky nebo ztratit přesnost polohování ve srovnání se silnějšími motory, jako je NEMA 17.

5. Lze 28BYJ-48 použít pro aplikace s kontinuální rotací?

Ano, motor se může otáčet nepřetržitě, pokud se sekvence krokování neustále opakuje.Je však optimalizován pro řízený pohyb nízkou rychlostí spíše než pro rychlé nepřetržité odstřeďování, takže nejlépe funguje v polohovacích aplikacích.

6. Proč některé motory 28BYJ-48 vibrují nebo se nedaří správně otáčet?

Mezi běžné příčiny patří nedostatečný napájecí proud, nesprávné pořadí zapojení, nestabilní krokové signály nebo nadměrné zatížení.Použití externího regulovaného 5V napájecího zdroje často zlepšuje stabilitu a výkon točivého momentu.

8. Jak režim polovičního kroku zlepšuje výkon 28BYJ-48?

Režim polovičního kroku střídá aktivaci s jednou a dvěma cívkami, čímž se dosáhne plynulejšího pohybu a vyššího polohového rozlišení.To pomáhá snižovat vibrace a zlepšuje přesnost pohybu v citlivých aplikacích.
