Základy, struktura a provozní charakteristiky MOSFET

MOSFETy jsou jednou z nejdůležitějších součástí moderních elektronických obvodů.Používají se k řízení proudu, zapínání a vypínání zátěže, zesilování signálů a zlepšování energetické účinnosti v mnoha zařízeních.Tento článek se bude zabývat základním principem činnosti, vnitřní strukturou, typy, provozními charakteristikami, běžným použitím, důležitými parametry a pokročilými technologiemi MOSFET.

Katalog

Základy MOSFET

MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor) je polovodičové zařízení používané hlavně pro přepínání a zesilování elektronických signálů.Řídí tok proudu pomocí napětí aplikovaného na jeho hradlový terminál namísto spoléhání se na spojitý vstupní proud jako bipolární tranzistor.

Základní pracovní princip MOSFETu

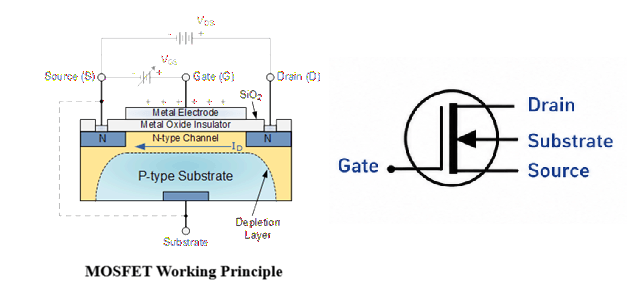

MOSFET funguje tak, že řídí tok proudu mezi svorkami kolektoru a zdroje pomocí napětí přivedeného na svorku hradla.Na obrázku struktura MOSFET obsahuje hradlovou elektrodu oddělenou od polovodičového materiálu tenkou izolační vrstvou z oxidu kovu (SiO₂).Kvůli této izolaci je během provozu vyžadován velmi malý hradlový proud.

Když je v N-kanálovém MOSFETu aplikováno kladné napětí hradla ke zdroji (VGS), pod vrstvou oxidu hradla se vytvoří elektrické pole.Toto elektrické pole přitahuje elektrony a vytváří vodivý kanál typu N mezi oblastí zdroje a odvodu, jak je znázorněno na diagramu.Jakmile se kanál vytvoří, proud (ID) může téci z kolektoru do zdroje, když je přítomno napětí kolektoru (VDS).

Pokud je napětí hradla odstraněno nebo klesne pod prahové napětí, vodivý kanál zmizí a tok proudu se zastaví.Tento napěťově řízený provoz umožňuje MOSFETům spínat elektronické obvody velmi rychle a efektivně.

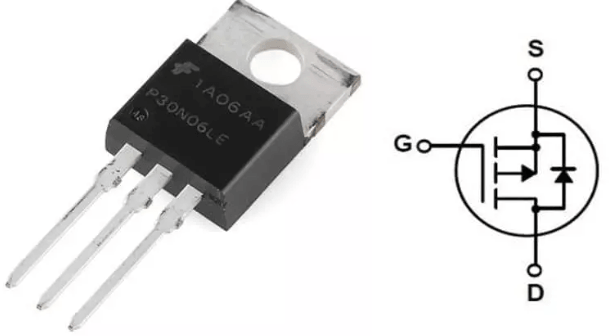

Na obrázku je také zobrazen symbol MOSFET na pravé straně, který představuje stejné zařízení ve schématech zapojení.Brána interně ovládá kanál, zatímco svodové a zdrojové terminály přenášejí hlavní zátěžový proud.Protože MOSFETy vyžadují nízký vstupní výkon a podporují vysokorychlostní přepínání, jsou široce používány v obvodech SMPS, motorových ovladačích, invertorech, bateriových systémech a moderní digitální elektronice.

Vnitřní struktura MOSFET

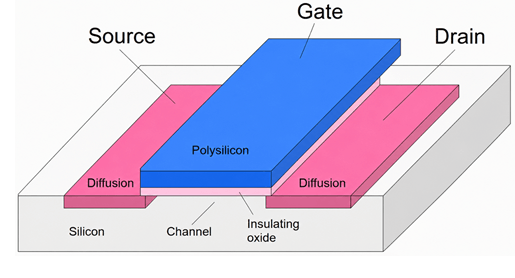

Vnitřní struktura MOSFET se skládá z několika polovodičových vrstev, které spolupracují na řízení toku proudu.Jak je znázorněno na obrázku, zařízení obsahuje hlavně zdroj, odtok, bránu, oblast kanálu, izolační vrstvu oxidu a křemíkový substrát.

Oblast zdroje a odvodu jsou vytvořeny pomocí dopovaného polovodičového materiálu, zatímco hradlo je umístěno nad oblastí kanálu a odděleno tenkou izolační vrstvou oxidu.Tato oxidová izolace zabraňuje přímému elektrickému kontaktu mezi hradlem a polovodičem, což umožňuje MOSFETu pracovat s použitím elektrického pole namísto stejnosměrného proudu hradla.

Když je na bránu přivedeno napětí, oblast kanálu pod vrstvou oxidu se stane vodivou a vytvoří cestu pro proudění mezi zdrojem a kolektorem.Tato izolovaná konstrukce hradla je jedním z hlavních důvodů, proč MOSFETy poskytují vysokou vstupní impedanci, vysokou rychlost přepínání a efektivní řízení výkonu v elektronických obvodech.

Typy MOSFETů

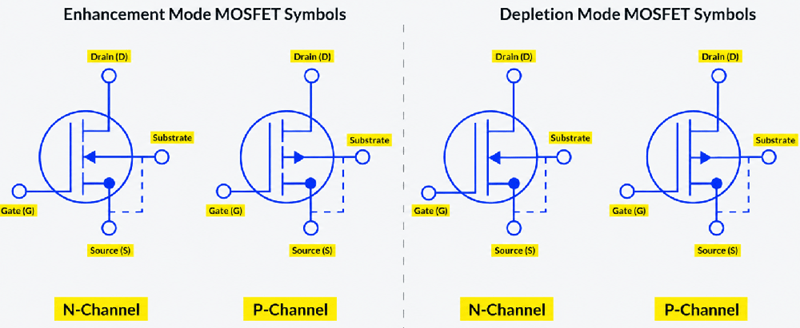

MOSFETy lze klasifikovat dvěma hlavními způsoby: podle typu kanálu a podle provozního režimu.Jak je znázorněno na obrázku, tyto klasifikace pomáhají popsat, jak MOSFET vede proud a jak se chová při použití hradlového napětí.

Klasifikace MOSFET podle typu kanálu

N-kanálový MOSFET

N-kanálový MOSFET používá elektrony jako primární nosiče náboje, což mu umožňuje poskytovat rychlejší spínací rychlost a nižší vodivý odpor.Jedná se o nejrozšířenější typ MOSFET ve výkonové elektronice, spínacích obvodech, motorových ovladačích a DC-DC měničích, protože má vyšší účinnost a schopnost manipulace s proudem.

V symbolu směr šipky ukazuje ven z oblasti kanálu, což jej identifikuje jako N-kanálové zařízení.

MOSFET P-kanálu

P-kanálový MOSFET používá díry jako hlavní nosiče náboje a běžně se používá pro přepínání na vysoké straně.Zapne se, když napětí hradla klesne pod napětí zdroje.Ačkoli je jeho použití snazší v některých obvodech na vyšší straně, má obvykle vyšší odpor zapnutí a nižší účinnost ve srovnání s ekvivalentním N-kanálovým MOSFETem.

V symbolu šipka ukazuje dovnitř směrem k oblasti kanálu a identifikuje ji jako zařízení s P-kanálem.

Klasifikace MOSFET podle provozního režimu

MOSFET v režimu vylepšení

MOSFET v režimu vylepšení je normálně VYPNUT, když není použito žádné hradlové napětí.Vodivý kanál se vytvoří až poté, co napětí mezi hradlem a zdrojem překročí prahové napětí.Jedná se o nejběžnější typ MOSFET používaný v moderní elektronice, protože poskytuje účinné přepínání a nízkou spotřebu energie v pohotovostním režimu.

MOSFET v režimu vyčerpání

MOSFET v režimu vyčerpání je normálně zapnutý, když je napětí hradla nulové.Použití hradlového napětí snižuje vodivost kanálu a může případně zastavit tok proudu.Tyto MOSFETy jsou méně běžné a používají se hlavně v analogových obvodech, obvodech regulace proudu a specializovaných elektronických aplikacích.

Provozní charakteristiky MOSFET

Charakteristická křivka MOSFET

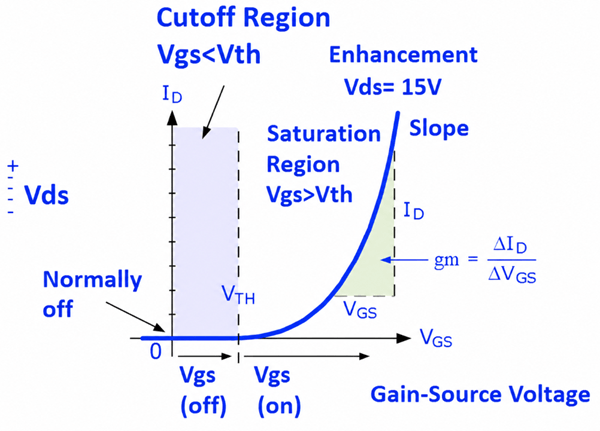

Charakteristická křivka MOSFETu ukazuje, jak se kolektorový proud mění, když se zvyšuje napětí mezi hradlem a zdrojem.Tato křivka pomáhá vysvětlit, jak se MOSFET přepne z vypnutého stavu do aktivního vodivého stavu.U tranzistoru MOSFET typu vylepšení zůstává zařízení vypnuto, když je napětí hradla pod prahovým napětím, protože není dostatek elektrického pole k vytvoření vodivého kanálu mezi svorkami kolektoru a zdroje.

Když se napětí mezi hradlem a zdrojem zvýší nad prahovou úroveň, začne se uvnitř MOSFETu tvořit vodivý kanál.To umožňuje, aby proud protékal z odtoku ke zdroji, což způsobuje rychlý nárůst odtokového proudu.Křivka se zpočátku zvyšuje pomalu a poté se stává strmější, jak se napětí hradla dále zvyšuje, což ukazuje na silnější kanálové vedení.

Sklon křivky představuje transkonduktanci tranzistoru MOSFET, která popisuje, jak účinně napětí hradla řídí odběrový proud.Strmější sklon znamená, že malá změna napětí hradla může způsobit větší změnu odtokového proudu.Kvůli tomuto chování řízenému napětím jsou MOSFETy široce používány ve spínacích obvodech, zesilovačích, napájecích zdrojích a řídicích systémech motoru.

Graf také znázorňuje různé provozní oblasti, jako je oblast cutoff, kde je MOSFET vypnutý, a oblast aktivního vedení, kde se proud zvyšuje s vyšším napětím hradla.

Vysvětlení provozních oblastí MOSFET

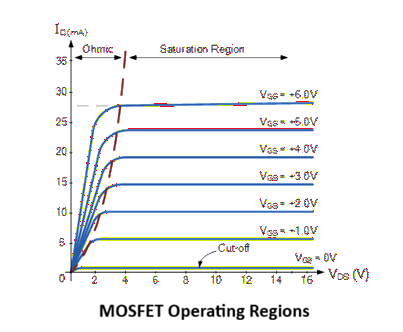

Výstupní charakteristické křivky MOSFETu při různých napětích mezi hradlem a zdrojem (VGS).Tyto křivky pomáhají vysvětlit, jak se MOSFET chová za různých provozních podmínek, když se mění napětí mezi kolektorem a zdrojem (VDS).Graf je rozdělen hlavně do tří provozních oblastí: oblast cutoff, ohmická nebo lineární oblast a oblast nasycení.

V odříznutá oblast, hradlové napětí je pod prahovým napětím, takže se mezi kolektorem a zdrojem netvoří žádný vodivý kanál.Z tohoto důvodu zůstává odběrový proud (ID) téměř nulový a MOSFET zůstává vypnutý.V grafu se tento stav objevuje poblíž spodní křivky, kde je VGS velmi nízké.

The ohmická oblast , nazývaná také lineární nebo triodová oblast, se objevuje na levé straně křivek, kde je VDS relativně malé.V této oblasti se MOSFET chová jako ovladatelný rezistor.Se zvyšujícím se VDS se téměř lineárně zvyšuje i odtokový proud.Tento provozní režim se běžně používá v analogových obvodech a spínacích aplikacích s nízkým odporem.

The oblast nasycení je znázorněn na plošší části křivek.Zde se kanál MOSFET plně ustaví a odběrový proud zůstává relativně stabilní, i když se VDS stále zvyšuje.Velikost svodového proudu závisí hlavně na použitém napětí hradla.Vyšší hodnoty VGS vedou k vyšším úrovním odběrového proudu, jak ukazují horní křivky v grafu.Tato oblast se běžně používá v zesilovačích a mnoha spínacích aplikacích.

Graf také ukazuje, že zvýšení hradlového napětí posiluje vodivý kanál, což umožňuje proudění většího proudu z kolektoru do zdroje.Díky těmto provozním oblastem mohou MOSFETy fungovat jako účinné spínače, zesilovače a zařízení pro řízení výkonu v moderních elektronických systémech.

Spínací charakteristiky MOSFET

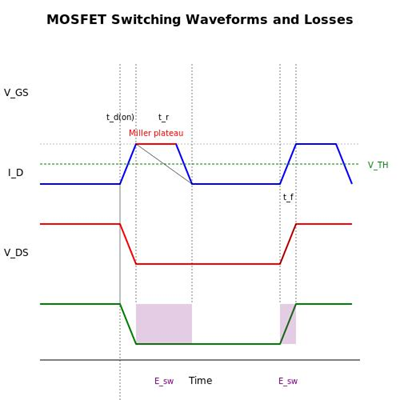

Přepínání průběhů MOSFETu během zapínání a vypínání.Ilustruje, jak se napětí mezi hradlem a zdrojem (VGS), odebíraný proud (ID) a odebírané napětí (VDS) v průběhu času mění, zatímco MOSFET přepíná mezi stavy OFF a ON.

Na začátku procesu zapínání se napětí hradla začíná zvyšovat, jak se nabíjí kapacita hradla.Během doby zpoždění zapnutí t_{d (zapnuto)}, MOSFET zůstane vypnutý, protože napětí hradla ještě nedosáhlo prahového napětí V_TH.Jakmile je dosaženo prahové úrovně, odtokový proud začne stoupat a MOSFET začne vést.

Graf také ukazuje oblast Millerovy plošiny, kde napětí hradla dočasně zůstává téměř konstantní, zatímco napětí mezi kolektorem a zdrojem rychle klesá.Během této fáze dochází k většině spínacích akcí, protože MOSFET přechází ze stavu vypnuto s vysokým odporem do stavu zapnuto s nízkým odporem.

Během vypínacího provozu se napětí hradla snižuje s vybíjením kapacity hradla.Odběrový proud pak klesá, zatímco napětí odběru ke zdroji stoupá zpět na svou původní úroveň.Doba podzimu t_fpředstavuje, jak rychle MOSFET přestane vést proud.

Stínované oblasti označené E_SWpředstavují spínací ztráty.K těmto ztrátám dochází, protože napětí a proud existují současně během spínacích přechodů.Vyšší spínací rychlosti pomáhají snížit tyto ztráty a zlepšit celkovou účinnost ve vysokofrekvenčních systémech výkonové elektroniky.

Jak se MOSFETy používají v elektronických obvodech

MOSFET jako přepínač

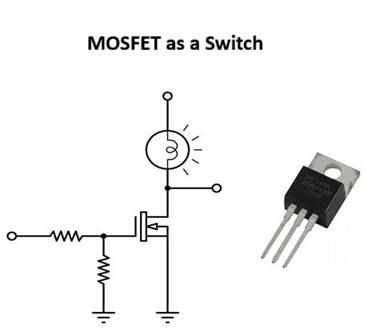

Na prvním obrázku se MOSFET používá k elektronickému zapínání a vypínání lampy.Terminál hradla přijímá řídicí signál přes odpor.Když je aplikováno dostatečné napětí hradla, MOSFET umožňuje proudění proudu z kolektoru do zdroje, což způsobí rozsvícení lampy.Když je napětí hradla odstraněno, tok proudu se zastaví a kontrolka zhasne.

Tato spínací operace je jedním z nejběžnějších použití MOSFETů, protože poskytuje rychlou odezvu, nízkou ztrátu energie a účinné řízení elektrické zátěže.

Aplikace:

• Přepínání LED a žárovek

• Obvody řízení motoru

• Napájecí zdroje a SMPS

• Arduino a přepínání mikrokontrolérů

• Zařízení napájená bateriemi

MOSFET jako zesilovač

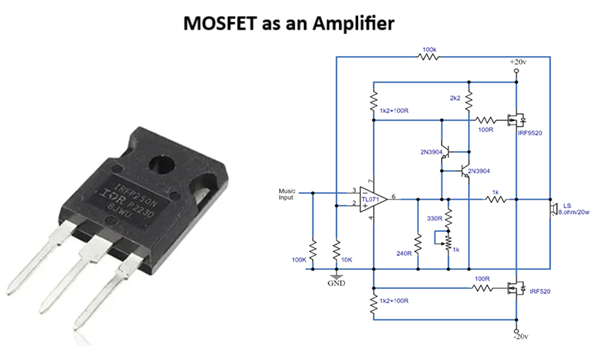

Na druhém obrázku je MOSFET použit v obvodu audio zesilovače.Do brány je přiveden malý hudební nebo zvukový vstupní signál a MOSFET zvyšuje sílu signálu pro ovládání reproduktoru.Obvod používá další tranzistory a součástky pro zlepšení kvality signálu a výstupního výkonu.

MOSFETy jsou vhodné pro obvody zesilovačů, protože mají vysokou vstupní impedanci a efektivně zvládají velké výstupní proudy.

Aplikace:

• Audio zesilovače

• RF a komunikační obvody

• Systémy zesilování signálu

• Kytarové zesilovače

• Domácí kino a reproduktorové systémy

MOSFET jako proměnný rezistor

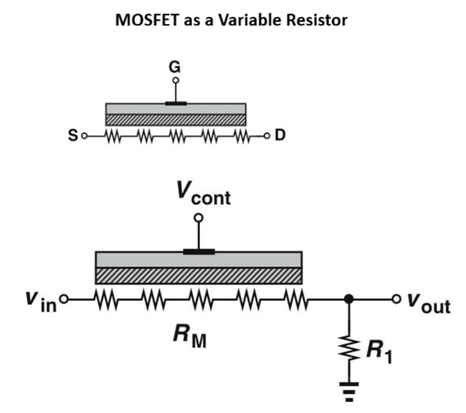

Na třetím obrázku MOSFET funguje jako napěťově řízený odpor.Odpor mezi kolektorem a zdrojem se mění v závislosti na řídicím napětí aplikovaném na bránu.Jak se mění napětí hradla, mění se také odpor kanálu, což umožňuje MOSFETu regulovat úroveň výstupního signálu.

Tento provozní režim je užitečný pro aplikace analogového ovládání a úpravy signálu.

Aplikace:

• Obvody automatického řízení zisku

• Ovládání hlasitosti zvuku

• Zpracování analogového signálu

• Elektronické stmívače

• Laditelné filtry a obvody s proměnným útlumem

Důležité parametry MOSFET ke zvážení

Parametr	Symbol	Popis	Typické Jednotka	Důležitost
Prah brány Napětí	VGS(th)	Minimální napětí od brány ke zdroji potřebné k tomu, aby se mezi nimi začal tvořit vodivý kanál odtok a zdroj.MOSFET se začne zapínat při tomto napětí.	V	Určuje minimální ovládací napětí potřebné pro provoz.
Pohon brány Napětí	VGS	Skutečné napětí aplikované mezi svorky brány a zdroje, aby se MOSFET plně zapnul. Obvykle vyšší než VGS(th).	V	Ovlivňuje spínací výkon a odpor kanálu.
Drain-to-Source Napětí	VDS	Maximální napětí MOSFET vydrží mezi vývodem a zdrojem, když je vypnutý.	V	Důležité pro prevence poškození při výpadku vysokonapěťových obvodů.
Nepřetržité vypouštění Aktuální	ID	Maximální nepřetržitý proud, který může MOSFET bezpečně přenášet přes odtokový terminál za stanovených tepelných podmínek.	A	Určuje schopnost manipulace s nákladem.
Drain-to-Source ON Resistance	RDS (zapnuto)	Interní odpor mezi kolektorem a zdrojem, když je MOSFET plně zapnutý.Nižší hodnoty snížit ztráty energie a vytápění.	mΩ nebo Ω	Kritické pro účinnost a tepelný výkon.
Nabíjení brány	Qg	Celkem elektro náboj potřebný k nabití kapacity hradla MOSFET během přepínání.	nC	Ovlivňuje rychlost spínání a požadavky na řidiče brány.
Spínací ztráty	ESW	Energie ztracena při přechodech zapínání a vypínání, kdy se napětí a proud překrývají.	µJ nebo mJ	Důležité v vysokofrekvenční spínací obvody.
Moc Rozptylování	PD	Maximální výkon MOSFET se může bezpečně rozptýlit jako teplo bez překročení teplotních limitů.	W	Určuje požadavky na chlazení a chladič.
Bezpečný provoz Oblast	SOA	Definuje trezor napětí a proudové provozní limity MOSFETu pod různými podmínky.	Graf/křivka	Zabraňuje zařízení porucha v důsledku přetížení nebo přehřátí.
Termální Odpor	RθJA / RθJC	Odolnost vůči tepelný tok z MOSFET přechodu do okolního vzduchu nebo pouzdra.Nižší hodnoty zlepšit účinnost chlazení.	°C/W	Důležité pro návrh tepelného managementu.
Maximální křižovatka Teplota	TJ(max)	Nejvyšší vnitřní teplota polovodiče, kterou MOSFET bezpečně toleruje během provozu.	°C	Překročení tohoto limit může trvale poškodit MOSFET.

MOSFET vs mechanické relé: Co je lepší?

Parametr	MOSFET	Mechanické Relé
Provozní metoda	Polovodič přepínání	Fyzický kontakt přepínání
Rychlost přepínání	Velmi rychle (nanosekundy až mikrosekundy)	Pomalu (milisekundy)
Hluk během Provoz	Tichý	Vyrábí zvuk kliknutí
Celý život	Velmi dlouhé	Omezeno kontaktní opotřebení
Moc Spotřeba	Nízký pohon brány moc	Vyšší cívka potřebný výkon
izolace	Žádná elektrika izolace	Poskytuje elektrická izolace
Přepínání Frekvence	Vhodné pro vysokofrekvenční spínání	Nevhodné pro vysokofrekvenční provoz
Velikost	Kompaktní	Větší
Spolehlivost	Vysoká pro elektronické spínání	Kontakty mohou opotřebení nebo oblouk
Nejlepší pro	Rychlá elektronika ovládání	Vysoké napětí izolované spínání

MOSFET vs. BJT vs. IGBT: Který si vybrat?

Parametr	MOSFET	BJT	IGBT
Typ ovládání	Řízené napětím	Proudově řízené	Řízené napětím
Rychlost přepínání	Velmi rychle	Mírný	Pomalejší než MOSFET
Účinnost	Vysoká	Nižší	Vysoká a vysoká napětí
Vstupní impedance	Velmi vysoká	Nízká	Vysoká
Manipulace s energií	Střední až vysoká	Střední	Velmi vysoká
Ztráta vedení	Nízká ztráta RDS(on).	vyšší ztráta saturace	Nízká vodivost ztráta při vysokém napětí
Nejlepší napětí Rozsah	Nízká až střední napětí	Nízká až střední napětí	Střední až velmi vysokého napětí
Frekvence Schopnost	Vynikající pro vysoká frekvence	Mírný	Lepší za nižší frekvenční přepínání napájení
Termální Stabilita	Dobře	Může trpět tepelný útěk	Dobře
Společný Aplikace	SMPS, motor ovládání, DC-DC měniče	zesilovače, analogové obvody	Invertory, EV, průmyslové pohony

Pokročilé technologie MOSFET

Příkopový MOSFET

Příkopové MOSFETy využívají vertikální příkopovou strukturu uvnitř křemíku pro snížení odporu kanálu a zlepšení toku proudu.Tato konstrukce snižuje RDS(on), zlepšuje účinnost a umožňuje vyšší proudovou manipulaci v kompaktním balení.Ve srovnání s tradičními planárními MOSFETy poskytují trench MOSFET lepší spínací výkon a nižší ztráty ve vedení.

MOSFET Super Junction

Super junction MOSFETy používají střídající se polovodičové vrstvy typu P a N pro zlepšení manipulace s napětím a snížení odporu.Tato struktura umožňuje zařízení dosáhnout nízkých ztrát ve vedení při zachování schopnosti vysokého průrazného napětí.Technologie super junction je široce známá pro zlepšení účinnosti vysokonapěťových spínacích návrhů.

MOSFET z karbidu křemíku (SiC).

MOSFETy z karbidu křemíku jsou vyrobeny z polovodičového materiálu se širokým pásmem místo standardního křemíku.SiC MOSFETy mohou pracovat při vyšším napětí, vyšších teplotách a vyšších rychlostech spínání s nižšími ztrátami energie.Poskytují také zlepšený tepelný výkon a lepší účinnost v náročných energetických systémech.

Gallium nitrid (GaN) MOSFET

GaN MOSFETy využívají polovodičový materiál z nitridu galia k dosažení extrémně rychlých spínacích rychlostí a vysoké hustoty výkonu.Tato zařízení mají ve srovnání s konvenčními křemíkovými MOSFETy nižší náboj hradla, snížené spínací ztráty a menší velikosti balení.Technologie GaN je známá tím, že umožňuje kompaktní a vysoce efektivní návrhy napájení.

MOSFET stíněné brány

MOSFETy se stíněným hradlem obsahují dodatečnou strukturu stínění uvnitř zařízení, aby se snížila kapacita hradla-odvod.Tato konstrukce zlepšuje stabilitu spínání, snižuje hluk a minimalizuje nežádoucí napěťové špičky při vysokorychlostním provozu.Zvyšuje také účinnost spínání ve vysokofrekvenčních obvodech.

Dvoubránový MOSFET

Dvoubránové MOSFETy obsahují dva nezávislé hradlové terminály, které ovládají kanál současně.Tato struktura poskytuje vylepšené řízení zisku, lepší izolaci signálu a vylepšenou frekvenční odezvu.Druhé hradlo lze také použít k přesnějšímu řízení charakteristik zesílení.

Technologie FinFET

Technologie FinFET využívá trojrozměrnou strukturu kanálu ve tvaru žebra namísto plochého rovinného kanálu.Tato konstrukce zlepšuje ovládání hradla nad kanálem, snižuje svodový proud a zvyšuje účinnost tranzistoru při velmi malých velikostech polovodičových procesů.Struktury FinFET jsou široce používány v pokročilých integrovaných obvodech pro lepší výkon a nižší spotřebu energie.

Závěr

Pro výběr správného zařízení je důležité porozumět typům MOSFET, provozním oblastem, spínacímu chování a klíčovým parametrům, jako je prahové napětí brány, RDS (zapnuto), odvodňovací proud a tepelný odpor.Novější technologie, jako je trench, super junction, SiC, GaN, stíněná brána a návrhy FinFET nadále zlepšují výkon, ale MOSFETy stále zůstávají zásadní v elektronických obvodech s nízkým výkonem i vysokým výkonem.

Často kladené otázky [FAQ]

1. Proč jsou v moderních spínacích obvodech preferovány MOSFETy před BJT?

MOSFETy jsou preferovány, protože jsou to zařízení řízená napětím, která vyžadují velmi malý hradlový proud k provozu.Spínají také mnohem rychleji, generují nižší spínací ztráty a poskytují vyšší účinnost ve vysokofrekvenčních obvodech.Na rozdíl od BJT mají MOSFETy vysokou vstupní impedanci a lepší tepelnou stabilitu, díky čemuž jsou vhodnější pro SMPS, ovladače motorů a systémy přeměny energie.

2. Jak prochází hradlové napětí řídicím proudem uvnitř MOSFETu?

Hradlové napětí vytváří elektrické pole pod vrstvou oxidu uvnitř MOSFETu.Když napětí mezi hradlem a zdrojem překročí prahové napětí, vytvoří se vodivý kanál mezi svorkami kolektoru a zdroje.Tento kanál umožňuje proudění proudu.Pokud napětí hradla klesne pod prahovou úroveň, kanál zmizí a tok proudu se zastaví.

3. Co se stane během oblasti Millerovy plošiny při přepínání MOSFET?

Během oblasti Millerovy plošiny se hradlové napětí dočasně zastaví, zatímco napětí mezi kolektorem a zdrojem rychle klesá.Tento stupeň představuje hlavní spínací přechod, kdy se MOSFET změní ze stavu OFF do stavu ON.Velká část spínacích ztrát nastává během této doby, protože napětí i proud existují současně.

4. Jak funguje MOSFET odlišně v mezní, lineární a saturační oblasti?

V oblasti cutoff zůstává MOSFET vypnutý, protože napětí hradla je pod prahovým napětím.V lineární nebo ohmické oblasti se MOSFET chová jako řiditelný rezistor a proud se mění s kolektorovým napětím.V oblasti nasycení se odběrový proud stává většinou řízen napětím hradla a zůstává relativně stabilní, i když se odběrové napětí dále zvyšuje.

5. Proč jsou spínací ztráty důležité ve vysokofrekvenčních MOSFET obvodech?

Spínací ztráty se vyskytují při přechodech zapínání a vypínání, kdy současně existuje proud i napětí.Ve vysokofrekvenčních obvodech se tyto spínací události opakují, což způsobuje nahromadění tepla a snížení účinnosti.Rychlejší přepínání MOSFETů pomáhá minimalizovat tyto ztráty a zlepšuje celkový výkon obvodu.

6. Jaké výhody poskytují technologie SiC a GaN MOSFET oproti tradičním křemíkovým MOSFETům?

MOSFETy SiC a GaN poskytují vyšší rychlost přepínání, nižší výkonové ztráty a vyšší teplotní schopnost ve srovnání s tradičními křemíkovými MOSFETy.Zlepšují také účinnost ve vysokonapěťových a vysokofrekvenčních systémech.Tyto pokročilé polovodičové materiály umožňují menší chladicí systémy a kompaktnější návrhy napájení.

7. Proč MOSFETy vyžadují správné řízení teploty ve výkonové elektronice?

MOSFETy generují teplo kvůli ztrátám vedením a ztrátám při spínání během provozu.Pokud se teplota spoje příliš zvýší, zařízení se může stát nestabilní nebo trvale poškozeno.Správné chladiče, způsoby chlazení a nízký tepelný odpor jsou důležité pro udržení spolehlivosti a prodloužení životnosti MOSFET.
