PWM vs MPPT solární regulátory nabíjení: Který z nich je lepší?

Solární regulátor nabíjení je důležité zařízení používané mezi solárními panely a bateriemi.Jeho hlavním úkolem je kontrolovat, jak energie proudí do baterie, aby se baterie bezpečně nabíjela a nedocházelo k přebíjení, přehřívání nebo poškození.Bez regulátoru nabíjení může solární panel vysílat nestabilní napětí do baterie, což může zkrátit životnost baterie nebo způsobit systémové problémy.Při výběru solárního regulátoru nabíjení jsou dvě běžné možnosti PWM a MPPT.Tento článek vysvětluje, jak PWM a MPPT solární regulátory nabíjení fungují, jak se porovnávají v reálných aplikacích a který z nich je lepší pro různé velikosti a potřeby solárních systémů.

Katalog

MPPT solární regulátor nabíjení

MPPT (Maximum Power Point Tracking) solární regulátor nabíjení je pokročilý regulátor, který maximalizuje výkon přenášený ze solárních panelů na baterie.Využívá DC-DC měnič pro optimalizaci výkonu solárního panelu a přeměnu přebytečného napětí na dodatečný nabíjecí proud, což má za následek vyšší účinnost a rychlejší nabíjení baterie.

PWM solární regulátor nabíjení

Solární regulátor nabíjení PWM (Pulse Width Modulation) je základní solární regulátor nabíjení, který řídí nabíjení baterie úpravou spojení mezi solárním panelem a baterií.Přímo přizpůsobuje napětí solárního panelu napětí baterie, takže je jednodušší a dostupnější, ale méně efektivní než technologie MPPT.

Jak fungují solární regulátory nabíjení MPPT a PWM?

Jak fungují solární regulátory nabíjení MPPT

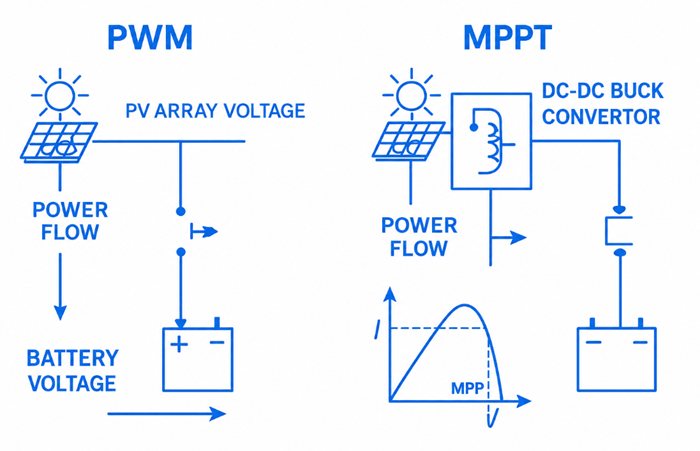

Obrázek ukazuje hlavní provozní rozdíl mezi PWM a MPPT solárními regulátory nabíjení.Na straně MPPT regulátor obsahuje DC-DC buck konvertor a nepřetržitě sleduje bod maximálního výkonu solárního panelu (MPP), což je bod, kde může panel generovat nejvyšší možný výstupní výkon.

Na rozdíl od PWM regulátorů MPPT regulátory nevynucují, aby napětí solárního panelu přímo odpovídalo napětí baterie.Místo toho regulátor inteligentně převádí přebytečné solární napětí na dodatečný nabíjecí proud.To umožňuje baterii přijímat více využitelné energie ze stejného solárního panelu.

Například solární panel může produkovat 36V při nabíjení 12V bateriového systému.Spíše než plýtváním nadbytečným napětím jej MPPT regulátor převádí na vyšší nabíjecí proud pomocí svého interního DC-DC měniče.Díky tomuto procesu přeměny napětí mohou systémy MPPT nabíjet baterie rychleji a získávat více solární energie než systémy PWM.

Jak je znázorněno na obrázku, MPPT regulátory také sledují výkonovou křivku solárního panelu, aby lokalizovaly bod maximálního výkonu.Ovladač automaticky upravuje svůj provoz v průběhu dne podle toho, jak se mění intenzita slunečního záření, teplota a povětrnostní podmínky.Toto dynamické sledování pomáhá udržovat vysokou účinnost nabíjení i při zatažené obloze, ranním slunci nebo nízkých teplotách.

Ve srovnání s technologií PWM jsou MPPT regulátory pokročilejší, účinnější a vhodnější pro uživatele, kteří chtějí maximální produkci solární energie a rychlejší výkon nabíjení baterie.

Jak fungují PWM solární regulátory nabíjení

PWM solární regulátory nabíjení fungují odlišně od MPPT systémů.U regulátoru PWM je solární panel připojen příměji k baterii, což způsobuje, že napětí panelu bude fungovat blízko napětí baterie namísto skutečného maximálního výkonu panelu.

PWM je zkratka pro Pulse Width Modulation, což znamená, že ovladač rychle zapíná a vypíná nabíjecí připojení, aby bezpečně reguloval nabíjení baterie.Během nabíjení regulátor upravuje šířku impulsu tak, aby řídil průměrný nabíjecí proud dodávaný do baterie a zároveň zabránil přebíjení.

Jak je znázorněno na obrázku, PWM regulátory neobsahují DC-DC měnič jako MPPT systémy.Z tohoto důvodu nemůže být nadměrné napětí solárního panelu přeměněno na dodatečný nabíjecí proud.Pokud například 18V solární panel nabíjí 12V baterii, část dostupného napětí je prakticky nevyužita.To je důvod, proč systémy PWM obecně produkují nižší účinnost nabíjení ve srovnání se systémy MPPT.

Regulátory PWM fungují nejlépe, když napětí solárního panelu těsně odpovídá napětí baterie.V malých solárních systémech může tato jednodušší metoda nabíjení stále poskytovat stabilní a spolehlivý provoz.Mnoho přenosných solárních sad, malých RV systémů, zahradních osvětlovacích systémů a základních nastavení off-grid používá PWM regulátory, protože jsou cenově dostupné, snadno se instalují a mají jednodušší vnitřní design.

Přestože jsou PWM regulátory celkově méně účinné, zůstávají praktickou možností pro uživatele s menšími solárními systémy a omezeným rozpočtem.Ve srovnání s MPPT však systémy PWM obvykle získávají méně sluneční energie, zejména během chladného počasí, špatných světelných podmínek nebo při použití solárních panelů s vyšším napětím.

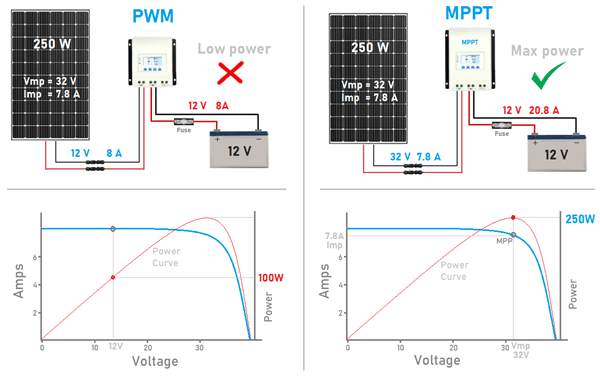

Porovnání výkonu nabíjení baterie

MPPT regulátory obvykle nabíjejí baterie rychleji, protože mohou dodávat více využitelného nabíjecího proudu ze stejného nastavení solárního panelu.To je zvláště patrné, když se sluneční světlo mění během dne nebo když je napětí solárního panelu vyšší než napětí baterie.Regulátory PWM mohou stále bezpečně nabíjet baterie, ale jejich rychlost nabíjení je obvykle nižší, protože nemohou plně využít dodatečné napětí panelu.

Z důvodu kompatibility typu baterií mohou ovladače PWM i MPPT pracovat s olověnými, AGM, gelovými a lithiovými bateriemi, pokud ovladač podporuje správný nabíjecí profil.MPPT regulátory jsou však často lepší volbou pro systémy lithiových baterií, protože obvykle nabízejí lépe nastavitelné nastavení nabíjení, lepší monitorování a vyšší účinnost nabíjení.Regulátory PWM jsou vhodnější pro jednoduchá nastavení olověných nebo AGM baterií, kde je velikost systému malá a požadavky na nabíjení nejsou vysoké.

V reálných podmínkách MPPT funguje lépe, když je sluneční světlo slabé, teploty jsou nízké nebo solární pole produkuje více napětí, než baterie potřebuje.PWM je přijatelné pro malé systémy, ale MPPT poskytuje konzistentnější nabíjecí výkon pro uživatele, kteří chtějí rychlejší obnovu, lepší sklizeň energie a lepší využití baterie po celý den.

Rozdíly v kompatibilitě solárních panelů

Regulátory PWM potřebují, aby se napětí solárního panelu blížilo napětí baterie.Například typický 12V solární panel funguje dobře s 12V bateriovým systémem.Pokud je napětí panelu mnohem vyšší než napětí baterie, PWM regulátor nemůže správně převést toto dodatečné napětí na užitečný nabíjecí proud, takže část dostupné solární energie je promarněna.

MPPT regulátory jsou flexibilnější, protože mohou pracovat s vysokonapěťovými solárními panely a převádět dodatečné napětí na použitelnou energii pro nabíjení baterie.Díky tomu je MPPT lepší pro větší solární pole, sériově zapojené panely a systémy, kde jsou panely instalovány daleko od baterie.

Pro dlouhé kabelové vzdálenosti má MPPT výhodu, protože kabelové rozvody s vyšším napětím mohou snížit tok proudu a snížit výkonové ztráty kabelu.PWM je stále praktickou volbou pro malé systémy s přizpůsobeným napětím s krátkou kabeláží, jako jsou malé RV soupravy, přenosné solární nabíječky a základní osvětlovací systémy mimo síť.

PWM vs MPPT pro různé velikosti sluneční soustavy

Solární Velikost systému	PWM Solární regulátor nabíjení	MPPT Solární regulátor nabíjení	Doporučeno Výběr
Malé systémy (50W–200W)	Nízká cena, jednoduché instalace, vhodná pro základní osvětlení, nabíjení malých baterií a přenosné solární sady	vyšší účinnost, ale může být dražší než celé nastavení malého systému	PWM je obvykle praktičtější pro rozpočtové malé systémy
Střední systémy (200W–800W)	Funguje pro základní nastavení, ale při měnících se povětrnostních podmínkách může dojít ke značné ztrátě solární energie	Lepší energie sklizeň, rychlejší nabíjení a zlepšená účinnost po celý den	MPPT je obecně lepší dlouhodobá volba
Velké systémy (800W–2000W)	Nižší účinnost se stává znatelnější s rostoucí velikostí systému	Významně lepší nabíjecí výkon a využití solární energie	MPPT je silně doporučeno
Velký Off-Grid Systémy (2000W+)	Obvykle ne ideální z důvodu omezení účinnosti a omezení napětí	Podporuje vysokonapěťová pole, sériové zapojení a dlouhé kabelové vzdálenosti efektivně	MPPT je preferované řešení
RV a karavan Solární systémy	Dobré pro malé a nízkoenergetické RV systémy	Lepší pro větší RV systémy s lithiovými bateriemi a více spotřebiči	Záleží na velikost systému a spotřeba energie
Domácí záloha Solární systémy	Vhodné pouze pro malé nouzové záložní systémy	Lepší baterie kontrola nabíjení a vyšší sklizeň energie pro každodenní použití	MPPT je doporučeno
Vysoké napětí Systémy solárních panelů	Omezené kompatibilitu, protože napětí panelu musí přesně odpovídat napětí baterie	Určeno pro vysokonapěťové solární panely a flexibilní konfigurace panelů	MPPT je lepší varianta
Rozpočet DIY Solar Projekty	Velmi cenově dostupné a snadné pro začátečníky	Vyšší předem náklady, ale lepší účinnost	PWM za nízkou cenu projekty, MPPT pro dlouhodobý výkon

Případy použití a aplikace PWM vs MPPT

Případy použití solárního regulátoru nabíjení PWM

Případ 1: Malá RV sluneční soustava

PWM regulátor se běžně používá v malých RV systémech s jedním 12V solárním panelem a olověnou baterií.Poskytuje cenově dostupné a spolehlivé nabíjení světel, nabíjení telefonů a malých spotřebičů.

Případ 2: Solární zahradní osvětlení

Regulátory PWM jsou široce používány v solárních zahradních svítidlech a malých venkovních osvětlovacích systémech, protože jsou jednoduché, levné a vhodné pro aplikace s nízkou spotřebou.

Případ 3: DIY nastavení kabiny mimo síť

Malá off-grid kabina se základním osvětlením a krátkými kabelovými vzdálenostmi může efektivně využívat PWM regulátor, když napětí solárního panelu odpovídá napětí baterie.

Případy použití solárního regulátoru nabíjení MPPT

Případ 1: Domácí solární záložní systém

Ovladač MPPT je ideální pro systémy zálohování baterií v domácnostech, protože poskytuje rychlejší nabíjení, lepší účinnost a lepší získávání energie po celý den.

Případ 2: Nastavení velkého obytného nebo obytného automobilu

Velké RV systémy s více solárními panely, lithiovými bateriemi, ledničkami a invertory těží z technologie MPPT, protože dokáže efektivněji zvládnout vyšší spotřebu energie.

Případ 3: Dálková instalace solárního panelu

MPPT regulátory se běžně používají, když jsou solární panely instalovány daleko od baterie.Vyšší napětí panelu pomáhá snižovat ztráty napájení kabelem a zlepšuje celkovou účinnost systému.

PWM vs MPPT: Který z nich je pro vaše potřeby lepší?

Výběr mezi PWM a MPPT závisí na vás velikost systému, rozpočet, typ baterie, napětí panelu a spotřeba energie.PWM je lepší pro malé, jednoduché a levné solární systémy, zatímco MPPT je lepší pro větší systémy, které potřebují vyšší účinnost a silnější nabíjecí výkon.Pro malá zařízení, jako jsou solární světla, malé kabiny nebo základní off-grid systémy, může PWM stačit.Je levnější, snadněji se používá a je spolehlivý, když napětí solárního panelu těsně odpovídá napětí baterie.

Pro větší systémy je MPPT obvykle lepší volbou.Dokáže převést dodatečné napětí panelu na užitečný nabíjecí proud, který pomáhá produkovat více využitelné energie.To je užitečné pro domácnosti, větší baterie, lithiové baterie a oblasti s měnícím se slunečním zářením.Důležitý je také rozpočet.PWM je dobrá volba, pokud chcete nejnižší počáteční náklady.MPPT stojí více, ale může se vyplatit, pokud váš systém potřebuje lepší získávání energie, delší kabely nebo solární panely s vyšším napětím.

Je třeba vzít v úvahu také typ baterie.Olověné baterie mohou pracovat s PWM i MPPT, ale lithiové baterie obvykle těží z MPPT, protože potřebují přesnější řízení nabíjení.Měli byste také zvážit počasí a sluneční podmínky.Pokud má vaše oblast stabilní sluneční světlo a nízkou spotřebu energie, PWM může fungovat dobře.Pokud se sluneční světlo často mění kvůli mrakům, stínu nebo počasí, MPPT se může lépe přizpůsobit a shromáždit více energie.

Chyby při výběru solárního regulátoru nabíjení

Společný Omyl	Proč? Je to problém	možné Výsledek
Výběr regulátor pouze na základě ceny	levné řadiče mohou mít nízkou účinnost, slabé ochranné funkce nebo nespolehlivé výkon	Redukovaný systém spolehlivost a kratší životnost součástí
Pomocí PWM regulátor s vysokonapěťovými solárními panely	PWM regulátory nemůže efektivně využít nadměrné napětí panelu	Nižší nabíjení účinnost a plýtvání solární energií
Nákup an poddimenzovaný ovladač	Ovladač nemusí bezpečně zvládnout proud solárního panelu	přehřívání, vypnutí nebo poškození ovladače
Ignorování baterie typová kompatibilita	Různé baterie vyžadují různé nabíjecí profily	Špatné nabíjení výkonu nebo poškození baterie
Pomocí falešných popř nekvalitní MPPT regulátory	Nějaké nízkonákladové produkty jsou označeny jako MPPT, ale ve skutečnosti využívají technologii PWM	Nižší účinnost a špatný výkon systému
Nesprávné solární přizpůsobení napětí panelu	Ovladač nemusí správně regulovat nabíjecí napětí	Nabíjení nestabilita nebo snížená sklizeň energie
Ignorování kabelu vzdálenost a pokles napětí	Dlouhé kabely může snížit účinnost nabíjení	Ztráta výkonu a pomalejší nabíjení baterie
Výběr PWM pro velké solární systémy	PWM účinnost ztráty jsou znatelnější ve větších systémech	Nižší součet výroba energie
Nekontroluji ochranné funkce	Chybí ochrany zvyšují systémové riziko	Možná baterie přebití, přehřátí nebo poškození zkratem
Neschopnost plánovat pro budoucí rozšíření	Ovladač nemusí později podporovat další solární panely	Extra upgrade cena nebo úplná výměna ovladače

Závěr

Regulátory solárního nabíjení PWM a MPPT pomáhají udržovat systémy solárních baterií bezpečné a spolehlivé, ale nejsou nejlepší pro stejné situace.Obecně zvolte PWM, pokud je váš systém malý a zaměřený na rozpočet, ale zvolte MPPT, pokud chcete lepší získávání solární energie a silnější celkový výkon nabíjení.

Často kladené otázky [FAQ]

1. Proč MPPT solární regulátory nabíjení obvykle produkují více využitelné solární energie než PWM regulátory?

MPPT regulátory převádějí přebytečné napětí solárního panelu na dodatečný nabíjecí proud, což umožňuje, aby se do baterie dostalo více solární energie.Regulátory PWM nemohou plně využívat dodatečné napětí panelu, což má za následek nižší účinnost.

2. Proč je MPPT vhodnější pro systémy lithiových baterií?

Ovladače MPPT obvykle poskytují lepší kontrolu nabíjení, vyšší účinnost a nastavitelné nastavení nabíjení, které pomáhají zlepšit výkon a životnost lithiové baterie.

3. Jak napětí solárního panelu ovlivňuje výkon regulátoru PWM?

Regulátory PWM fungují nejlépe, když napětí solárního panelu těsně odpovídá napětí baterie.Vyšší napětí panelu může způsobit nevyužitý výkon a nižší účinnost nabíjení.

4. Proč se MPPT regulátory běžně používají ve velkých off-grid solárních systémech?

Ovladače MPPT efektivně zvládají solární pole s vyšším napětím a dlouhé kabelové vzdálenosti, což pomáhá zlepšit celkový výkon nabíjení a snížit ztráty energie.

5. Jak se liší PWM a MPPT regulátory během zataženého nebo chladného počasí?

Ovladače MPPT se automaticky přizpůsobují měnícímu se počasí a mohou sklízet více energie během zatažených nebo studených podmínek.Regulátory PWM nemohou plně využít dodatečné napětí panelu.

6. Proč se mohou falešné MPPT regulátory stát problémem v solárních systémech?

Falešné ovladače MPPT mohou ve skutečnosti interně používat technologii PWM, což má za následek nižší účinnost, pomalejší nabíjení a snížený solární výkon.

7. Proč je u MPPT solárních systémů důležitější vzdálenost kabelů?

Systémy MPPT používají vyšší napětí panelu, což snižuje tok proudu a snižuje ztráty energie v dlouhých kabelech.

8. Jaký typ solárního regulátoru nabíjení je lepší pro malé obytné vozy a kempingové systémy?

Regulátory PWM obvykle stačí pro malé obytné a kempingové systémy, protože jsou cenově dostupné a jednoduché.Větší systémy často těží více z technologie MPPT.

9. Proč větší solární systémy vykazují větší rozdíly v účinnosti mezi PWM a MPPT?

Ztráty účinnosti jsou znatelnější u velkých PWM systémů, zatímco MPPT regulátory obnovují více využitelné solární energie prostřednictvím přeměny napětí.

10. Co by měli uživatelé zkontrolovat před výběrem solárního regulátoru nabíjení?

Měli byste zkontrolovat jmenovité napětí, proudovou kapacitu, kompatibilitu baterie, ochranné funkce a zda regulátor odpovídá velikosti solárního systému.
