DW01A Battery Protection IC: Kompletní průvodce bezpečností lithiových baterií

Lithium-iontové a lithium-polymerové baterie potřebují náležitou ochranu, protože přebíjení, hluboké vybíjení, nadproud a zkraty mohou baterii poškodit nebo způsobit, že zařízení nebude bezpečné.Zde se DW01A Battery Protection IC stává užitečným.V tomto článku probereme pinout DW01A, klíčové specifikace, pracovní princip, aplikační obvod, chování časování, srovnání s jinými integrovanými obvody ochrany baterie a důležité tipy pro návrh.

Katalog

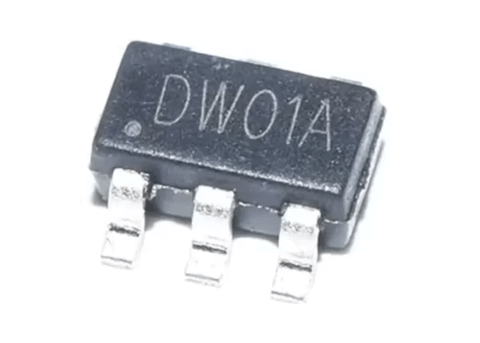

DW01A Battery Protection IC

The DW01A Battery Protection IC je kompaktní ochranný čip určený pro jednočlánkové lithium-iontové a lithium-polymerové baterie.Pomáhá předcházet poškození baterie způsobené přebitím, nadměrným vybitím, nadproudem a zkratem.

Nepřetržitě monitoruje napětí a proud baterie a poté spolupracuje s externími MOSFETy pro odpojení nabíjení nebo vybíjení, když nastanou nebezpečné podmínky.Nízký proud v pohotovostním režimu také pomáhá snižovat vybíjení baterie během skladování.

Díky malému balení SOT-23-6, přesné detekci ochrany a jednoduchým požadavkům na externí obvody je DW01A praktickou volbou pro zlepšení bezpečnosti a životnosti lithiové baterie.Máte-li zájem o koupi DW01A Battery Protection IC, neváhejte nás kontaktovat ohledně ceny a dostupnosti.

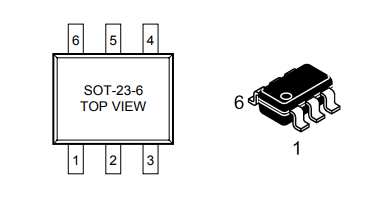

DW01A Pinout a funkce pinů

Pin Ne.	Pin Jméno	Funkce
1	OD	Nadměrné vybití ovládací výstupní kolík.Řídí vybíjecí MOSFET pro zastavení vybíjení baterie za podmínek nízkého napětí.
2	CS	Snímání proudu pin používaný k detekci nadproudových a zkratových podmínek.
3	VSS	Zemnící kolík připojený k zápornému pólu baterie.
4	TD	Použitý zkušební kolík pro tovární testování.V normálních obvodech je obvykle ponecháno nezapojené.
5	VDD	Napájení vstupní kolík připojený ke kladnému pólu baterie.Používá se na baterii sledování napětí.
6	OC	Přeplatek ovládací výstupní kolík.Ovládá nabíjení MOSFET, aby se během nabíjení zastavilo podmínky předražení.

Technické specifikace DW01A

Kategorie	Specifikace	Hodnota
Typ balíčku	Balíček	SOT-23-6
Typ baterie	Podporováno Baterie	Single-Cell Li-ion / Li-Po
Přeplatek Ochrana	Detekce Napětí	4,30V ±50mV
Přeplatek Uvolněte	Uvolňovací napětí	4,10V Typ
Nadměrné vybití Ochrana	Detekce Napětí	2,50V Typ
Nadměrné vybití Uvolněte	Uvolňovací napětí	2,90V Typ
Nadproud Ochrana	Detekce Napětí	150mV Typ
Zkrat Ochrana	Detekce Napětí	1,36V Typ
Napájecí proud	Provozní Aktuální	3µA Typ
Vypnutí Aktuální	Pohotovostní proud	4µA Max
Zpoždění přebití	Doba zpoždění	110 ms Typ
Nadměrné vybití Zpoždění		55 ms Typ
Nadproud Zpoždění		7 ms Typ
Zkrat Zpoždění		400 µs Typ
Provozní Napětí	VDD na VSS	0,3V až 10V
Provozní Teplota	Teplota Rozsah	-40 °C až +85 °C
Skladování Teplota	Teplota Rozsah	-40 °C až +125 °C
Interní Vlastnosti	Zpožděný obvod	Vnitřní zpoždění generace
Externí Komponenty	Kondenzátor Požadavek	Žádné externí Je vyžadován kondenzátor

Jak funguje integrovaný obvod ochrany baterie DW01A

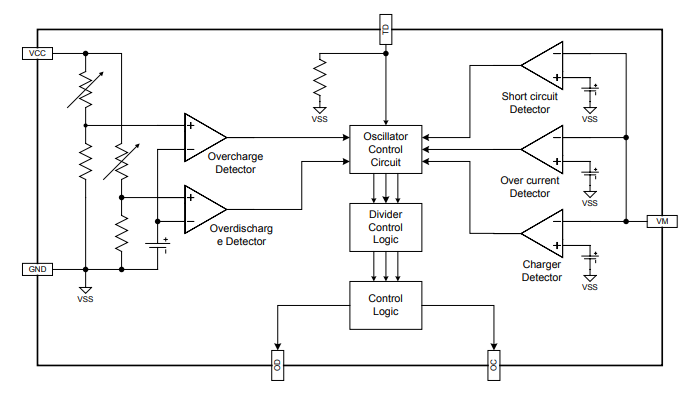

DW01A funguje tak, že v reálném čase kontroluje napětí a aktuální stav baterie.Jeho vnitřní detektory přebití a nadměrného vybití porovnávají napětí baterie s přednastavenými bezpečnostními limity.Když napětí překročí povolený rozsah, IC vyšle řídicí signál k zastavení nabíjení nebo vybíjení.

Detektory nadproudu a zkratu kontrolují abnormální průtok proudu.Pokud zátěž odebírá příliš mnoho proudu nebo dojde ke zkratu, DW01A rychle zareaguje a přeruší vybíjecí dráhu. Oscilátor, logika děliče a řídicí logika řídí časování zpoždění uvnitř IC.Tím se zabrání tomu, aby ochranný obvod reagoval na velmi krátké poklesy napětí nebo proudové špičky, které ve skutečnosti nejsou nebezpečné.

DW01A Typický aplikační obvod

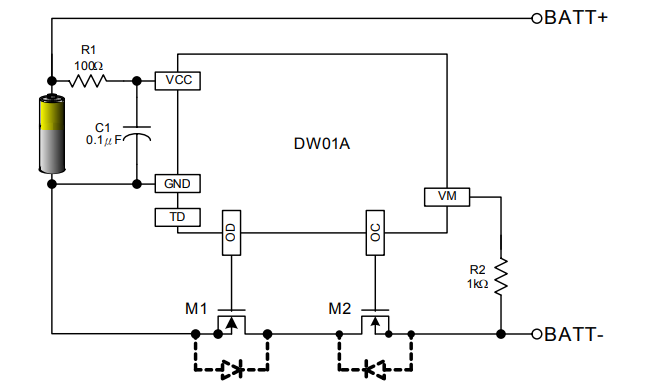

V typickém obvodu je DW01A připojen k baterii přes kolíky VCC a GND.R1 a C1 pomáhají stabilizovat snímací vedení, takže IC může spolehlivěji číst napětí baterie. Kolíky OC a OD řídí dva externí MOSFETy, M1 a M2.Tyto MOSFETy fungují jako elektronické spínače pro nabíjecí a vybíjecí cesty.Během normálního používání zůstávají oba MOSFETy zapnuté, takže proud může protékat mezi baterií a zátěží nebo nabíječkou. Když je detekována závada, DW01A změní stav výstupu OC nebo OD a vypne příslušný MOSFET.To umožňuje obvodu zastavit nebezpečné nabíjení, hluboké vybití, nadproud nebo zkrat.

Schéma časování DW01A

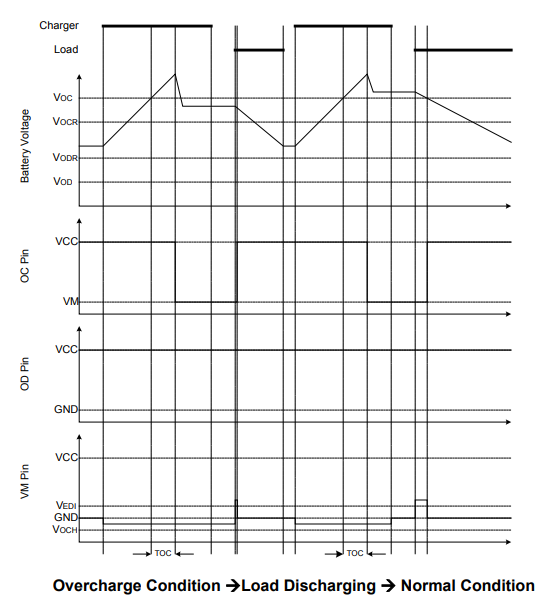

První časový diagram ukazuje činnost ochrany proti přebití DW01A.Během nabíjení se napětí baterie postupně zvyšuje.Když napětí dosáhne úrovně detekce přebití (VOC), IC spustí interní časovač zpoždění přebití (TOC).Pokud napětí během doby zpoždění zůstane nad touto prahovou hodnotou, DW01A vypne nabíjecí MOSFET přes kolík OC, aby se zastavilo další nabíjení.Poté, co napětí baterie poklesne na napětí uvolnění přebití (VOCR), stav ochrany se vymaže a obnoví se normální provoz.

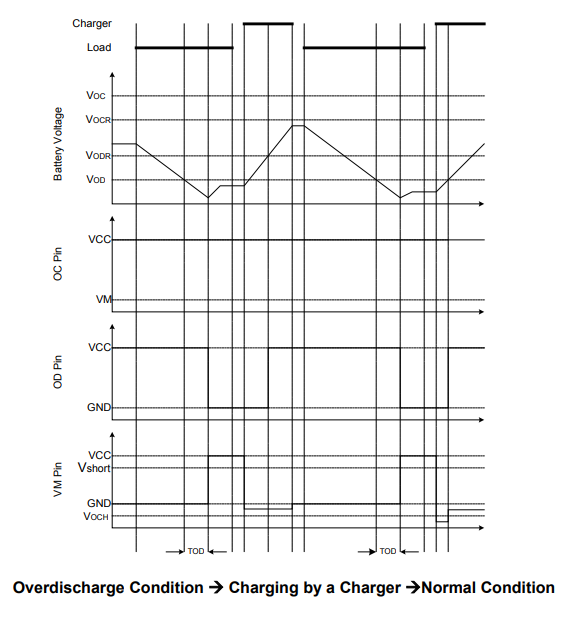

Druhý časový diagram vysvětluje sekvenci ochrany proti přebití.Zatímco baterie napájí zátěž, napětí pomalu klesá.Jakmile napětí dosáhne úrovně detekce nadměrného vybití (VOD), spustí se interní časovač zpoždění (TOD).Pokud stav nízkého napětí pokračuje během doby zpoždění, DW01A deaktivuje vybíjecí MOSFET pomocí kolíku OD, aby se zabránilo hlubokému vybití baterie.Když je připojena nabíječka a napětí baterie stoupne nad uvolňovací napětí při nadměrném vybití (VODR), IC obnoví normální provoz.

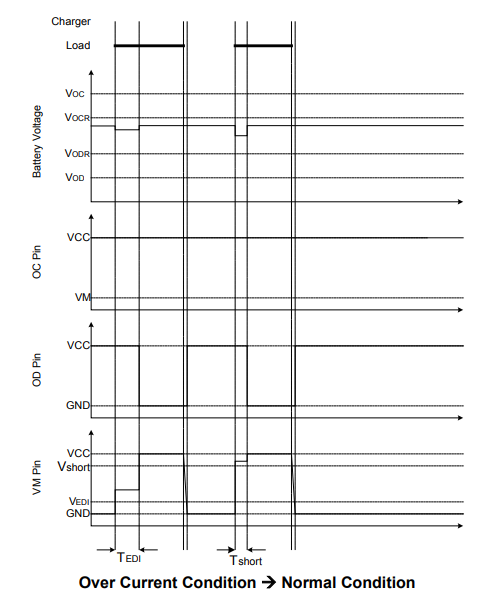

Třetí časový diagram ukazuje chování nadproudové a zkratové ochrany.Když je vybíjecí proud náhle příliš vysoký, napětí kolíku VM stoupne nad prahovou hodnotu detekce nadproudu (VEDI).DW01A poté spustí časovač zpoždění nadproudu (TEDI).Pokud abnormální proud přetrvává, IC rychle vypne vybíjecí MOSFET, aby chránil baterii a externí obvod.Během stavu zkratu se odezva ochrany mnohem zrychlí a využívá dobu zkratového zpoždění (Tshort) k okamžitému odpojení zátěže.

DW01A vs jiné integrované obvody ochrany baterie

Funkce	DW01A	FS312F-G	AP9101	S8254A
Hlavní funkce	Jednočlánkový Li-ion/Li-Po ochrana	Jednočlánkový Li-ion ochrana	Baterie ochrana s integrovanými možnostmi MOSFET	Vysoká přesnost ochrana baterie
Podpora baterie	1-cell Li-ion/Li-Po	1-cell Li-ion/Li-Po	1-cell Li-ion/Li-Po	1-cell Li-ion/Li-Po
Přeplatek Ochrana	Ano	Ano	Ano	Ano
Nadměrné vybití Ochrana	Ano	Ano	Ano	Ano
Nadproud Ochrana	Ano	Ano	Ano	Ano
Zkrat Ochrana	Ano	Ano	Ano	Ano
Externí MOSFET Povinné	Ano	Ano	Některé verze č	Ano
Typické Přebíjecí napětí	4,30 V	4,30 V	4,28 V	4,30 V
Typické Nadměrné napětí	2,50V	2,40V	2,50V	2,50V
Aktuální Spotřeba	Velmi nízká (~3µA)	Nízká	Nízká	Velmi nízká
Ochrana Přesnost	Dobře	Standardní	Dobře	Vysoká přesnost
Vnitřní zpoždění Okruh	Ano	Ano	Ano	Ano
Typ balíčku	SOT-23-6	SOT-23-6	SOT-23-6 / DFN	SOT-23-5/6
Okruh Složitost	Jednoduché	Jednoduché	Mírný	Mírný
náklady	Velmi nízká	Velmi nízká	Střední	vyšší
Běžné použití	desky TP4056, powerbanky	Nízkonákladové ochranné desky	Kompaktní baterie moduly	Vysoká spolehlivost bateriové sady
Nejlepší pro	Obecná baterie ochranu	Rozpočtová baterie obvody	Kompaktní provedení	Přesnost systémy ochrany baterií

Důležité konstrukční úvahy při použití DW01A

• Používejte DW01A pouze pro jednočlánkové lithium-iontové nebo lithium-polymerové baterie.

• Vyberte kompatibilní externí MOSFETy s nízkým odporem ON pro snížení tepelných a energetických ztrát.

• Ujistěte se, že jmenovitý proud MOSFET je vyšší než maximální zatěžovací proud.

• Udržujte stopy PCB krátké a široké pro lepší manipulaci s proudem a snížení poklesu napětí.

• Pro stabilní snímání napětí umístěte filtrační kondenzátor do blízkosti kolíků VCC a GND.

• Vyhněte se nadměrnému šumu na snímacích vedeních CS a VM, abyste zabránili falešnému spouštění.

• Ověřte, že napětí nabíječky odpovídá požadavkům na nabíjení baterie.

• Při výběru prahových hodnot ochrany zvažte vybíjecí proud baterie.

• Nepřekračujte limity provozního napětí a teploty integrovaného obvodu.

• Zajistěte správné řízení teploty pro vysokoproudé aplikace.

• Zabraňte zpětnému připojení baterie, aby nedošlo k poškození IC a MOSFET.

• Během ověřování obvodu vyzkoušejte ochranu proti přebití, nadměrnému vybití a nadproudu.

• Nepoužívejte poškozené nebo nekvalitní lithiové baterie s ochranným obvodem.

• Dodržujte postupy bezpečné manipulace s lithiovými bateriemi a izolace PCB.

• Pro zlepšení stability a spolehlivosti ochrany použijte vysoce kvalitní návrh plošného spoje.

DW01A Aplikace a případy použití

Power Banky

DW01A je široce používán v deskách ochrany baterií powerbank, aby se zabránilo přebití, hlubokému vybití a poškození zkratem v článcích lithiové baterie 18650.

Nabíjecí moduly TP4056

Mnoho nabíjecích desek TP4056 kombinuje DW01A s duálními MOSFETy pro přidání funkcí ochrany baterie během nabíjení a vybíjení.

Zařízení Bluetooth

Přenosné Bluetooth reproduktory, sluchátka a bezdrátová zvuková zařízení využívají DW01A ke zlepšení bezpečnosti a spolehlivosti lithiové baterie.

Dobíjecí LED produkty

Dobíjecí svítilny, nouzové lampy a produkty LED osvětlení používají DW01A k ochraně malých lithiových baterií.

Přenosná spotřební elektronika

IC se běžně používá v kompaktní elektronice napájené baterií, která vyžaduje obvody ochrany baterie s nízkou spotřebou.

DIY projekty lithiových baterií

DW01A je oblíbený v projektech s elektronikou a bateriemi pro kutily díky svému jednoduchému externímu obvodu a nízké ceně.

IoT a vestavěné systémy

Nízkoenergetická zařízení IoT a vestavěné systémy používají DW01A k udržení bezpečného provozu baterie při nepřetržitém používání.

Malé dobíjecí gadgety

Přenosné ventilátory, mini nářadí, ruční testery a malá USB dobíjecí zařízení často obsahují ochranné obvody na bázi DW01A.

Jednočlánkové lithiové baterie

DW01A je určen především pro systémy ochrany jednočlánkových lithium-iontových a lithium-polymerových baterií.

Závěr

Baterie IC DW01A je levné řešení pro ochranu jednočlánkových lithium-iontových a lithium-polymerových baterií.Pomáhá předcházet běžným problémům s baterií, jako je přebití, nadměrné vybití, nadproud a zkraty.Díky malému pouzdru SOT-23-6, nízké spotřebě energie, vnitřnímu řízení zpoždění a jednoduchému designu externích obvodů se snadno používá v mnoha kompaktních produktech napájených bateriemi.

Často kladené otázky [FAQ]

1. Proč DW01A vyžaduje externí MOSFETy místo přímého zpracování proudu z baterie?

DW01A je hlavně monitorovací a řídicí IC, nikoli zařízení pro manipulaci s energií.Používají se externí MOSFETy, protože bezpečně zvládnou vyšší nabíjecí a vybíjecí proudy s nižší tvorbou tepla.Tato konstrukce také umožňuje, aby ochranný obvod podporoval různé požadavky na zátěžový proud v závislosti na zvolených MOSFETech.

2. Jak DW01A zabraňuje spuštění falešné ochrany během dočasných napěťových špiček?

DW01A používá vnitřní obvody pro časování zpoždění pro detekci přebití, nadměrného vybití a nadproudu.Krátké napěťové špičky nebo náhlé změny proudu musí zůstat přítomny po určitou dobu zpoždění, než se ochrana aktivuje.To pomáhá vyhnout se zbytečnému vypínání během normálního provozu na baterie.

3. Proč je DW01A běžně spárován s nabíjecími moduly TP4056?

TP4056 zvládá hlavně nabíjení baterie, zatímco DW01A poskytuje funkce ochrany baterie.Kombinace obou umožňuje obvodu podporovat bezpečné nabíjení a zároveň chránit proti nadměrnému vybití, nadproudu a zkratu.

4. Co se stane, když je z lithiové baterie odstraněn ochranný obvod DW01A?

Bez DW01A může být baterie náchylná k přebíjení, hlubokému vybití, nadměrnému proudu nebo zkratu.Tyto podmínky mohou zkrátit životnost baterie, způsobit přehřátí, vyboulení baterie nebo dokonce způsobit bezpečnostní rizika.

5. Proč je výběr MOSFET důležitý v ochranném obvodu DW01A?

MOSFETy určují, jaký proud může ochranná deska bezpečně zvládnout.Použití MOSFETů s vysokým odporem ON může generovat nadměrné teplo a snižovat účinnost, zejména v aplikacích s vysokonapěťovými bateriemi.

6. Jak DW01A detekuje nadproud a zkrat?

IC monitoruje změny napětí na dráze snímání CS.Když je proud příliš vysoký, snímané napětí překročí vnitřní práh, což způsobí, že DW01A rychle deaktivuje vybíjecí MOSFET kvůli ochraně.

7. Lze DW01A použít pro vícečlánkové lithiové baterie?

Ne. DW01A je určen pouze pro jednočlánkové lithium-iontové nebo lithium-polymerové baterie.Vícečlánkové baterie vyžadují pokročilejší správu baterií nebo vícečlánkové ochranné integrované obvody.

8. Proč DW01A používá samostatné ovládací kolíky OC a OD?

Pin OC ovládá ochranu nabíjení, zatímco pin OD řídí ochranu vybíjení.Použití samostatných řídicích výstupů umožňuje IC přesněji samostatně řídit poruchy nabíjení a vybíjení.
