Vysvětlení reverzní ochrany baterie pro obvody nabíječky baterií

Reverzní připojení baterie je vážný problém v obvodech nabíječky baterií, protože může poškodit nabíječku, zátěž, MOSFETy a blízké součásti.Pro běžné obvody na straně zátěže může fungovat jednoduchá dioda nebo základní metoda ochrany MOSFET, ale nabíječky baterií se liší.Tento článek vysvětluje, proč základní ochrana baterie proti zpětnému chodu nestačí pro systémy nabíječek.Pojednává také o dvou lepších konstrukčních přístupech: N-kanálová MOSFET ochrana a P-kanálová MOSFET ochrana.

Katalog

Limity tradiční ochrany reverzní baterie

Reverzní ochrana baterie je relativně přímočará v obvodech, které napájejí pouze zátěž.V těchto systémech se běžně používá dioda nebo MOSFET k blokování toku proudu, když je baterie připojena s nesprávnou polaritou.Zatímco tato metoda funguje dobře pro základní dodávku energie, obvody nabíječky baterií představují další problémy, protože baterie musí podporovat obousměrný tok proudu.Během nabíjení teče proud do baterie, a když je externí vstupní napájení odpojeno, baterie musí dodávat energii zpět do systému.

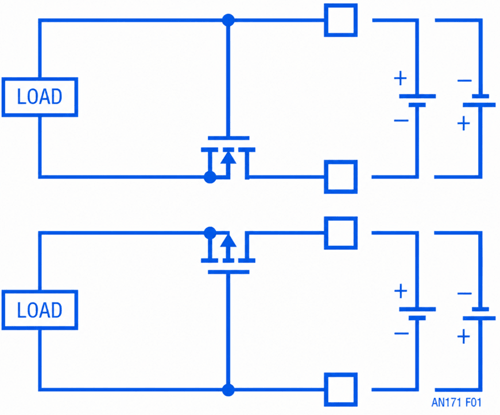

Obrázek 2. Konvenční bateriová ochrana proti převrácení zátěže

Jak je znázorněno na obrázku 2, tradiční ochranný obvod na bázi MOSFET je účinný pro standardní aplikace na straně zátěže.Při správné polaritě baterie se MOSFET zapne a poskytuje nízkoodporovou vodivostní cestu s výrazně nižším úbytkem napětí a ztrátou výkonu ve srovnání s konvenční diodovou ochranou.Pokud dojde k náhodnému přepólování baterie, MOSFET se vypne a izoluje zátěž od nesprávné polarity.

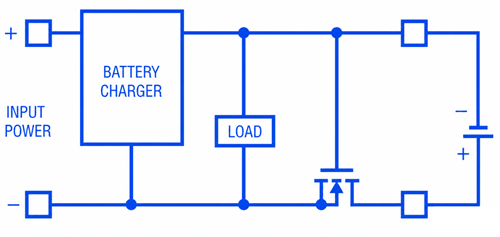

Obrázek 3. Ochranný obvod zátěže pomocí nabíječky jedné baterie

Omezení se stává znatelnějším, když je do systému integrována nabíječka baterií, jak je znázorněno na obrázku 3 a obrázku 4. U konstrukcí založených na nabíječce může samotný výstup nabíječky neúmyslně generovat dostatečné napětí hradla k reaktivaci ochranného MOSFET, i když je baterie připojena zpětně.Místo izolace poruchy může MOSFET začít znovu vést proud.Za těchto podmínek se nabíječka může chovat jako vybíječ, tlačí proud do obrácené dráhy baterie a vytváří nadměrnou ztrátu energie přes MOSFET.

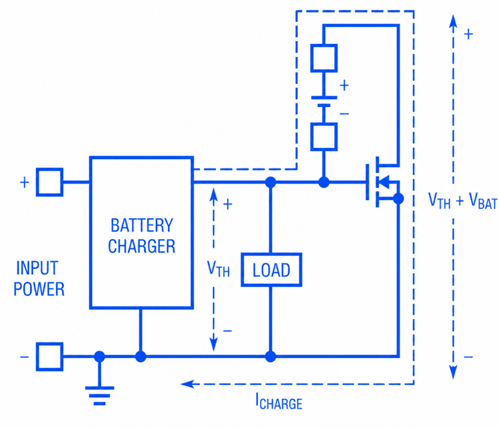

Obrázek 4. Tradiční ochrana proti zpětnému chodu selže v obvodech nabíječky

Tento problém je zvláště důležitý v moderní přenosné elektronice, systémech zálohování baterií, průmyslových zařízeních a aplikacích nabíjení lithiových baterií, kde jsou běžnými provozními podmínkami výměna za provozu a vkládání baterií pod proudem.Reverzní poruchy baterie během aktivního nabíjení mohou generovat velké přechodové proudy, tepelné namáhání, přehřátí MOSFET a možné selhání IC nabíječky, pokud není ochranný obvod správně navržen.

V praktických aplikacích zůstávají tradiční metody reverzní ochrany vhodné pro jednoduché systémy pouze se zátěží, ale pro pokročilé architektury nabíječek jsou často nedostatečné.Nabíjecí systémy vyžadují další detekční a izolační mechanismy schopné zabránit nechtěné reaktivaci MOSFET během reverzních událostí baterie.Z tohoto důvodu pokročilejší Topologie ochrany NMOS a PMOS se běžně používají v moderních konstrukcích nabíječek baterií ke zlepšení spolehlivosti, izolace chyb a bezpečnosti systému.

Reverzní ochrana baterie NMOS

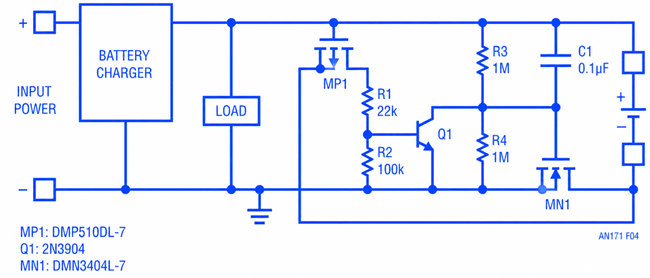

Jeden vylepšený přístup používá N-kanálový izolační obvod MOSFET, znázorněný na obrázku 5. V této topologii je zařízení NMOS instalováno ve zpětné cestě na spodní straně mezi baterií a obvodem nabíječky/zátěže.Obvod je navržen tak, aby podporoval normální nabíjení a zároveň rychle odpojil baterii, pokud je detekována přepólování.

Pro zlepšení přesnosti detekce chyb obsahuje obvod další snímací komponenty, jako jsou MP1 a Q1.Během normálního připojení baterie zůstává hradlo MN1 správně předpětí, což umožňuje proudění proudu s velmi nízkou ztrátou vedení.Když je však polarita baterie obrácená, MP1 detekuje abnormální napětí a aktivuje Q1.Q1 pak rychle stáhne bránu MN1 na nízkou úroveň, čímž přinutí zařízení NMOS vypnout a izolovat nabíječku od obrácené baterie.

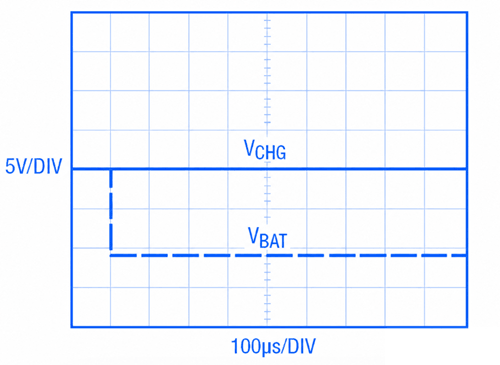

Obrázek 6. Tvar vlny ochranného obvodu NMOS s nabíječkou ve vypnutém stavu.

Obrázek 6 ukazuje chování obvodu, když je nabíječka vypnutá a dojde k obrácenému stavu baterie.Průběh ukazuje, že nabíječka a strana zátěže zůstávají izolované od záporného napětí baterie, což potvrzuje, že ochranný obvod úspěšně blokuje zpětné vedení předtím, než se škodlivý proud dostane k citlivým součástem.

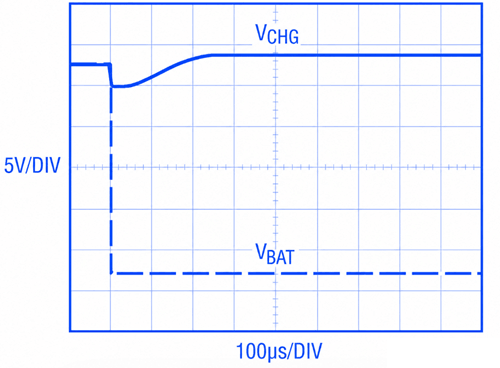

Obrázek 7. Tvar vlny ochranného obvodu NMOS při běžící nabíječce.

Náročnější provozní stav je znázorněn na obrázku 7, kde je nabíječka aktivní již při připojení reverzní baterie.V tomto scénáři dochází k dočasnému narušení výstupního napětí nabíječky, protože výstupní kondenzátory krátce interagují s chybovým stavem.Detekční obvod však reaguje dostatečně rychle, aby deaktivoval cestu NMOS a umožnil bezpečné obnovení napětí nabíječky.To zdůrazňuje důležitost rychlého časování ovládání brány, stabilních snímacích obvodů a správného výběru výstupního kondenzátoru v systémech nabíječek v reálném světě.

Přístup NMOS nabízí několik praktických výhod ve vysokoproudých aplikacích.N-kanálové MOSFETy obecně poskytují nižší RDS(on), nižší ztráty ve vedení, lepší tepelnou účinnost a nižší náklady ve srovnání s ekvivalentními zařízeními PMOS.Díky těmto vlastnostem jsou ochranné obvody NMOS velmi vhodné pro vysoce účinné nabíječky baterií, elektrické nářadí, průmyslové sady baterií a přenosnou elektroniku, kde je důležitá minimalizace tvorby tepla.

Ochranné obvody NMOS jsou však obvykle složitější, protože vyžadují další snímací a řídicí obvody.Návrháři musí také pečlivě vyhodnotit přechodné chování během výměny baterie za provozu, spouštěcí sekvence a podmínek obnovy nabíječky.Špatně optimalizované časování brány může stále vytvářet dočasné poruchové proudy nebo nestabilní spínací chování při událostech rychlého vložení baterie.

V praktických návrzích nabíječek je často preferována topologie NMOS, když jsou primárními prioritami návrhu účinnost, tepelný výkon a schopnost vysokého proudu.

Reverzní ochrana baterie PMOS

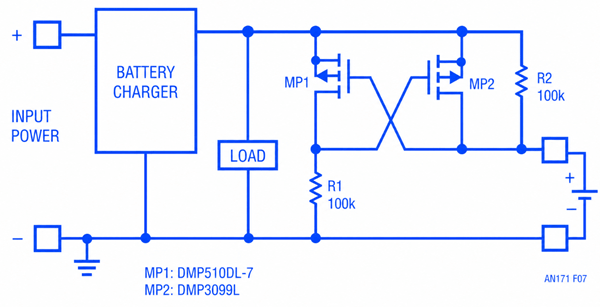

Jiné široce používané řešení využívá topologii ochrany MOSFET P-channel, jak je znázorněno na obrázku 8. V tomto návrhu MP2 funguje jako primární průchod MOSFET, zatímco MP1 funguje jako zařízení pro detekci reverzní baterie.Při správné polaritě baterie zůstává propustný tranzistor PMOS aktivní a umožňuje normální nabíjení a tok zátěžového proudu.Pokud je baterie připojena obráceně, MP1 detekuje reverzní stav a deaktivuje MP2, čímž zabrání zpětnému proudu, aby se dostal do nabíječky a obvodů systému.

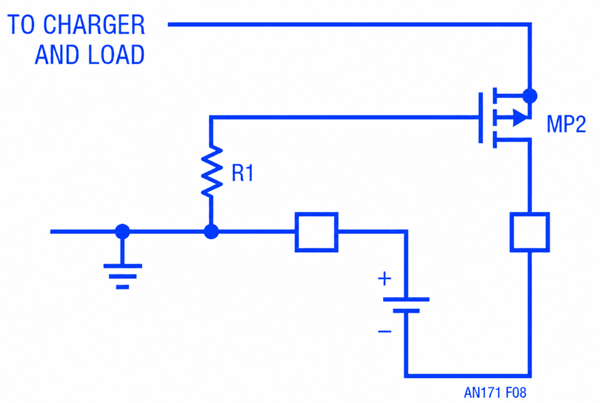

Obrázek 9. Obvod PMOS zobrazující kaskádový efekt během reverzní ochrany baterie.

Jedna důležitá výhoda topologie PMOS je demonstrována na obrázku 9. Vzhledem k přirozenému izolačnímu chování struktury PMOS na vysoké straně je méně pravděpodobné, že nabíječka a zátěž zaznamenají velké záporné výchylky napětí během reverzních baterií.Díky této vlastnosti je konstrukce PMOS přirozeně bezpečnější v některých systémech nabíječek baterií, zejména v aplikacích, kde je kritická ochrana citlivých analogových obvodů, mikrokontrolérů nebo komunikačních rozhraní.

Přístup PMOS také zjednodušuje implementaci hradlového pohonu, protože řízení na vyšší straně lze často dosáhnout s menším počtem podpůrných komponent ve srovnání s návrhy založenými na NMOS.To může snížit celkovou složitost obvodu a zjednodušit uspořádání PCB v kompaktních bateriově napájených zařízeních.

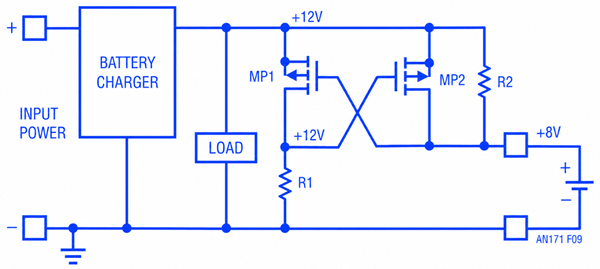

Obrázek 10. Ochranný obvod PMOS zobrazující možné podmínky blokování během provozu.

Navzdory těmto výhodám má konstrukce PMOS provozní omezení, která je třeba pečlivě zvážit.Obrázek 10 znázorňuje jeden možný poruchový stav, kdy je výstup nabíječky aktivní již před připojením nízkonapěťové baterie.Za těchto podmínek může detekční obvod nesprávně interpretovat rozdíl napětí jako obrácené zapojení a ponechat průchod MOSFET deaktivován, i když je polarita baterie správná.Toto chování může zabránit správnému spuštění nabíjení v určitých situacích výměny za provozu nebo výměny baterie.

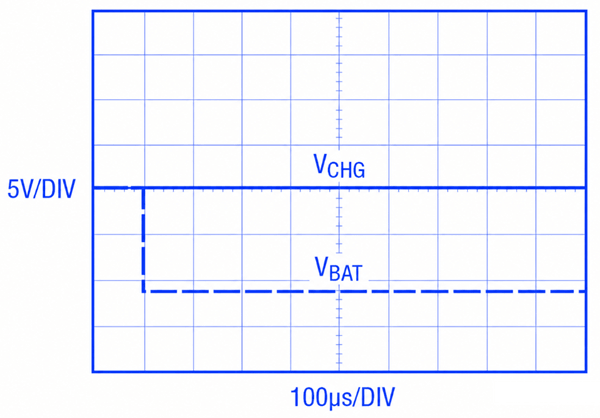

Obrázek 11. Tvar vlny ochranného obvodu PMOS s vypnutou nabíječkou.

Obrázek 11 ukazuje chování systému, když je nabíječka vypnutá během reverzní baterie.Obvod PMOS úspěšně izoluje nabíječku a zátěž od vystavení zápornému napětí.Obrázek 12 ukazuje provozní stav nabíječky, kdy napětí nabíječky během poruchy krátce poklesne, než ochranný obvod obnoví stabilní provoz a zablokuje zpětné vedení.

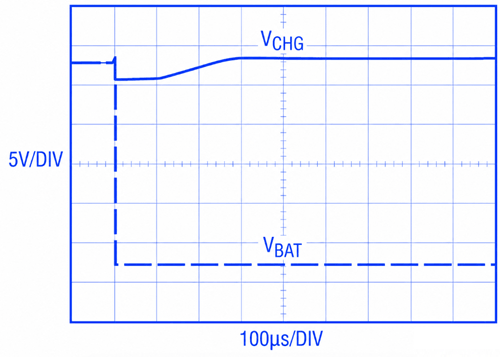

Obrázek 12. Tvar vlny ochranného obvodu PMOS při normálním provozu nabíječky.

U vysokonapěťových bateriových systémů je nezbytná dodatečná ochrana hradla, protože jmenovité hodnoty oxidů hradla MOSFET mohou být snadno překročeny během přechodných podmínek.Obrázek 13 představuje implementaci pro vyšší napětí, která zahrnuje Zenerovy diody a komponenty omezující proud pro ochranu hradel MOSFET před nadměrným napěťovým namáháním mezi hradlem a zdrojem.Tyto přidané ochranné prvky zlepšují spolehlivost ve skládaných bateriových systémech, průmyslových bateriových sadách a vícečlánkových nabíjecích platformách.

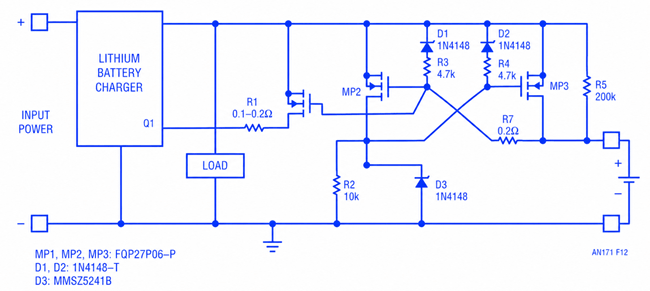

Obrázek 13. Vysokonapěťový reverzní ochranný obvod baterie využívající PMOS tranzistory a Zenerovy diody.

Ve skutečných aplikacích jsou ochranné obvody PMOS běžně vybírány pro systémy, které upřednostňují jednoduchost, snadnější implementaci řízení a zlepšené chování izolace záporného napětí.Zařízení PMOS však obvykle vykazují vyšší vodivý odpor a větší ztrátu výkonu ve srovnání s ekvivalentními zařízeními NMOS, zejména v aplikacích s vysokým proudem.

Celkově lze říci, že návrhy ochrany NMOS obvykle poskytují lepší účinnost, nižší tepelné ztráty a silnější výkon při vysokém proudu, zatímco návrhy PMOS nabízejí jednodušší implementaci a přirozeně vylepšené izolační vlastnosti proti zpětnému napětí.Nejvhodnější řešení závisí na faktorech, jako je napětí baterie, architektura nabíjení, přechodné chování, tepelné požadavky, jmenovité hodnoty MOSFET, cena systému a provozní podmínky výměny za provozu.

Návrhové výzvy a výběr komponent

Návrh obvodu ochrany proti zpětnému chodu baterie není pouze o zastavení zpětného proudu.Obvod musí také reagovat dostatečně rychle během hot-swappingu, přežít napěťové napětí a vyvarovat se vytváření nadměrného tepla během nabíjení.

Jedním z hlavních faktorů je Jmenovité napětí MOSFET.V konstrukcích NMOS musí MOSFET bezpečně zvládnout napětí baterie i napětí hradla.V návrzích PMOS jsou požadavky často náročnější, protože některé tranzistory mohou mít během reverzních podmínek téměř dvojnásobné napětí baterie.Volba MOSFETů s nedostatečným hodnocením VGS nebo VDS může trvale poškodit obvod.

Dalším důležitým faktorem je Odpor MOSFET (R_DS(zapnuto)).Nižší odpor snižuje ztráty energie a tvorbu tepla během nabíjení.To je důvod, proč jsou zařízení NMOS běžně preferována ve vysokoproudých aplikacích.Použití velmi malých MOSFETů s nízkým odporem však může zvýšit náklady a vyžadovat lepší tepelné řízení.

Musíte také zvážit důležitost výběru kondenzátoru .Čistě keramické kondenzátory mohou vytvářet velké překmity napětí během hot-swappingu, protože jejich kapacita se výrazně mění s napětím.Kombinace keramických kondenzátorů s hliníkovým polymerem nebo elektrolytickými kondenzátory pomáhá zlepšit stabilitu a snižuje nebezpečné přechodové špičky během připojení baterie.

Ovládací prvky brány jako např rezistory, tranzistory a Zenerovy diody jsou stejně důležité.Pomáhají řídit rychlost přepínání MOSFET, zabraňují falešnému spouštění a chrání citlivé terminály brány před přepětím.Správné dimenzování součástí zlepšuje spolehlivost ochrany, zejména v automobilových, průmyslových a bateriových záložních systémech.

Srovnání ochrany NMOS vs PMOS

Ochranné obvody NMOS i PMOS řeší problém s reverzní baterií, ale v reálných aplikacích se chovají odlišně.

Přístup NMOS poskytuje lepší elektrický výkon, protože N-kanálové MOSFETy mají obvykle nižší odpor a lepší schopnost zpracovávat proud.To snižuje ztrátový výkon a zlepšuje účinnost nabíjení.Kompromis je v tom, že obvod se stává složitějším, protože je zapotřebí další snímací a hradlový řídicí obvod k rychlému vyřazení MOSFETu během reverzní baterie.

Přístup PMOS využívá jednodušší topologii a přirozeně zabraňuje silnému přenosu záporného napětí do nabíječky a zátěže.To usnadňuje pochopení a implementaci návrhu v mnoha systémech.Tranzistory PMOS však mají obecně vyšší odpor, vyšší cenu a nižší vodivost než ekvivalentní zařízení NMOS.

Dalším důležitým rozdílem je chybové chování.Obvody NMOS závisí především na rychlé detekci a načasování vypnutí.Na druhé straně obvody PMOS mohou za určitých podmínek spuštění nabíječky zaznamenat zvláštní stavy blokování nebo blokování.Z tohoto důvodu systémy PMOS často vyžadují pečlivé testování během provozu nabíječky za provozu a výměny baterie za provozu.

V praktických aplikacích:

• Konstrukce NMOS jsou běžně preferovány pro vysoce účinné nabíječky, vysokoproudé systémy a aplikace, kde je kritická nízká ztráta energie.

• Konstrukce PMOS se často volí pro jednodušší systémy s nízkým až středním výkonem, kde je snazší zpětná izolace důležitější než maximální účinnost.

Oba přístupy mohou poskytnout spolehlivou reverzní ochranu baterie, pokud jsou správně navrženy, testovány a přizpůsobeny chování nabíječky baterií.

Závěr

Reverzní ochrana baterie v nabíjecích obvodech vyžaduje více péče než jednoduchá ochrana zátěže, protože nabíječka může náhodně znovu zapnout MOSFET během poruchy.Návrhy NMOS nabízejí nižší ztráty a lepší účinnost, zatímco návrhy PMOS jsou jednodušší a lépe blokují záporné napětí.Nejlepší volba závisí na napětí, proudu, hodnotách MOSFET a chování při výměně za provozu.Správný ochranný obvod udržuje nabíječku bezpečnější a spolehlivější.

Často kladené otázky [FAQ]

1. Proč může být reverzní ochrana baterie obtížnější v systémech baterií vyměnitelných za provozu?

Systémy vyměnitelné za chodu vytvářejí náhlé změny napětí a proudu, když je baterie připojena a napájení je již aktivní.Během tohoto krátkého přechodu mohou MOSFETy krátce vést velký proud, než ochranný obvod zareaguje.Pokud je detekce a odezva na vypnutí příliš pomalá, MOSFET se může přehřát nebo dočasně zkolabovat napětí nabíječky.

2. Proč některé obvody reverzní ochrany baterie používají současně tranzistory PMOS i NMOS?

Použití obou typů tranzistorů umožňuje obvodu kombinovat výhody každého zařízení.Tranzistory NMOS obvykle poskytují nižší odpor a lepší účinnost, zatímco tranzistory PMOS mohou zjednodušit napěťovou izolaci a ovládání hradla.Hybridní konstrukce se často používají v pokročilých nabíječkách ke zlepšení účinnosti a spolehlivosti ochrany.

3. Jak ovlivní orientace diody těla MOSFET výkon reverzní ochrany baterie?

Každý MOSFET obsahuje vnitřní diodu, která může neúmyslně umožnit tok proudu, pokud je tranzistor nainstalován nesprávně.Správná orientace MOSFETu je kritická, protože dioda těla může vytvořit dočasnou proudovou cestu, i když je MOSFET vypnutý.Konstruktéři pečlivě umístí MOSFET, aby zajistili, že zpětný proud zůstane blokován během poruchových stavů.

4. Proč je tepelný management důležitý v obvodech reverzní ochrany baterie?

Dokonce i krátké reverzní události baterie mohou způsobit vysoký ztrátový výkon uvnitř MOSFET.Nadměrné teplo může poškodit tranzistor, blízké stopy PCB nebo součásti nabíječky.Dobrá měděná plocha PCB, správné dimenzování MOSFET a nízkoodporové cesty pomáhají snížit nárůst teploty a zlepšit dlouhodobou spolehlivost.

5. Proč jsou automobilové a průmyslové systémy citlivější na problémy s reverzní baterií?

Automobilové a průmyslové systémy často pracují při vyšších úrovních proudu a dochází u nich k častým změnám připojení, vibracím a elektrickému šumu.Událost obrácené baterie v těchto prostředích může generovat velké nárazové proudy, které poškozují řídicí jednotky, napájecí zdroje a komunikační obvody.Z tohoto důvodu tyto systémy obvykle vyžadují silnější a rychlejší návrhy ochrany.

6. Jak může zpětná ochrana baterie ovlivnit rychlost nabíjení baterie?

Ochranné MOSFETy přidávají určitý odpor mezi nabíječku a baterii.Pokud je odpor příliš vysoký, část nabíjecího napětí se ztratí přes MOSFET, což snižuje účinnost nabíjení a prodlužuje dobu nabíjení.To je patrnější během fází nabíjení konstantním napětím, kde je důležité přesné řízení napětí.

7. Proč některé obvody reverzní ochrany baterie obsahují Zenerovy diody?

Zenerovy diody pomáhají chránit bránu MOSFET před nadměrným napětím.Během výměny za provozu nebo poruchových stavů může napětí mezi hradlem a zdrojem vzrůst nad bezpečný limit MOSFET.Zenerova dioda svírá napětí na bezpečnější úroveň a zabraňuje trvalému poškození hradla oxidem.
